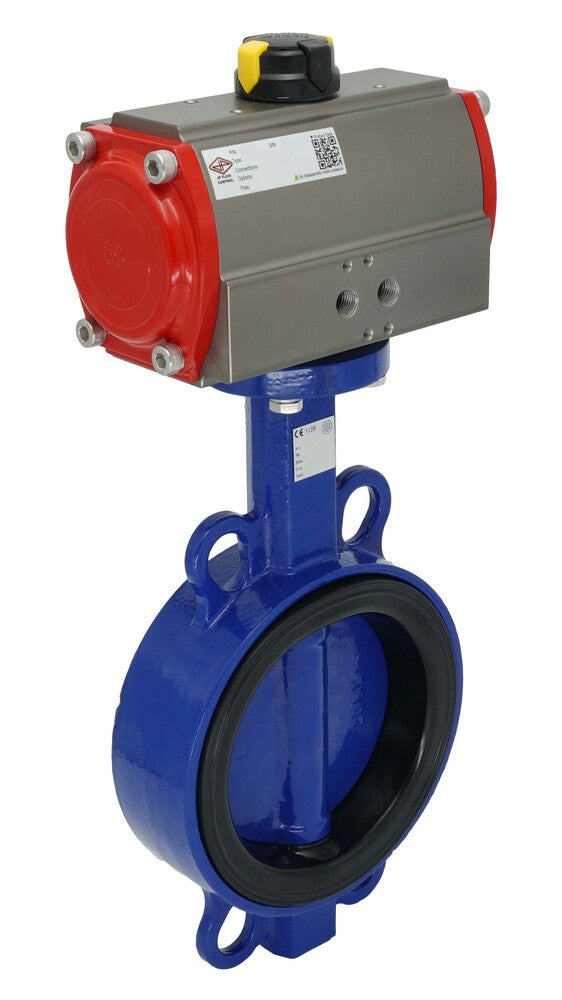

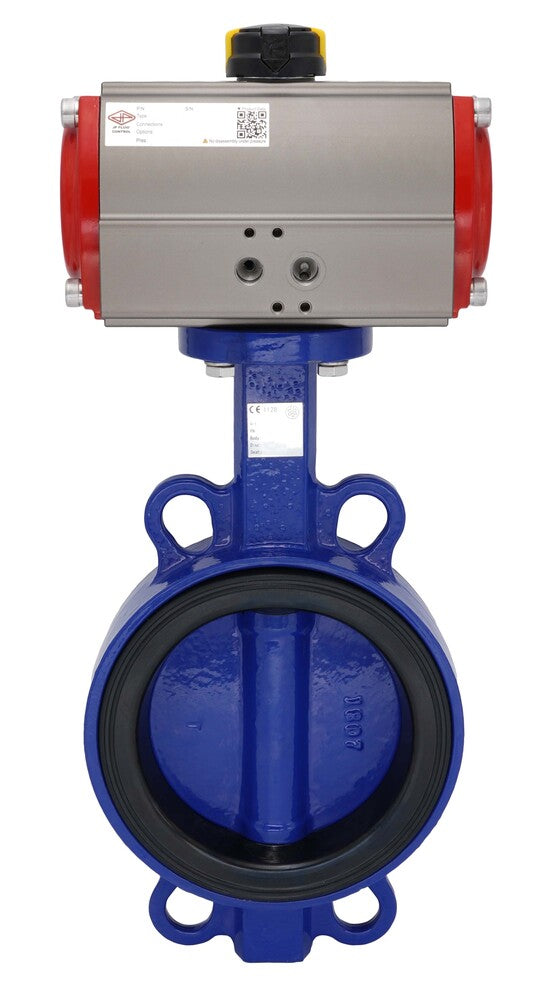

Pneumatische Absperrklappe DN150 (6 Zoll) Zwischenflansch Gusseisen GGG 40 EPDM Doppelt Wirkend

Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine DN 150 Bohrung und eine Wafer-Verbindung für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von -10 bis 110°C (14 bis 230°F) und hat einen maximalen Mediendruck von 16 bar (232 psi).

Der Aktuator arbeitet in einem pneumatischen Eingangsbereich von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 148 Nm bei 6 bar (108 lb-ft @ 87 psi). Der Ventilkörper besteht aus langlebigem Gusseisen mit einer Gusseisen GGG 40 Scheibe und einer EPDM-Dichtung, was ihn für Flüssigkeits- und Gasanwendungen geeignet macht.

Der Aktuator verfügt über einen robusten, doppelt wirkenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F07/F10 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll-Schnittstelle für Magnetventile und eine 80 x 30 mm-Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLW-150-16-BAA), Aktuator (V3JKT/PR07D) und Montagesatz.

Vorteile:

• Doppelt wirkend mit 148 Nm Drehmoment bei 6 bar
• Passt auf ISO 5211 F07/F10 mit 22mm Stern
• Direkte Montage eines 1/4 Namur-Magnetventils möglich
• Schnelles Öffnen/Schließen
• Kann mit einer Endschalterbox ausgestattet werden
• Mechanischer Indikator oben zeigt die Ventilposition an
• Garantiert 500.000+ Zyklen für den pneumatischen Aktuator

Nachteile:

• Kein ATEX- oder SIL-Zertifikat
• Montageschrauben und Sternadapter separat verkauft
