Pneumatische Absperrklappe DN40 (1-1/2 Zoll) Lug Gusseisen Edelstahl EPDM Doppelt Wirkend

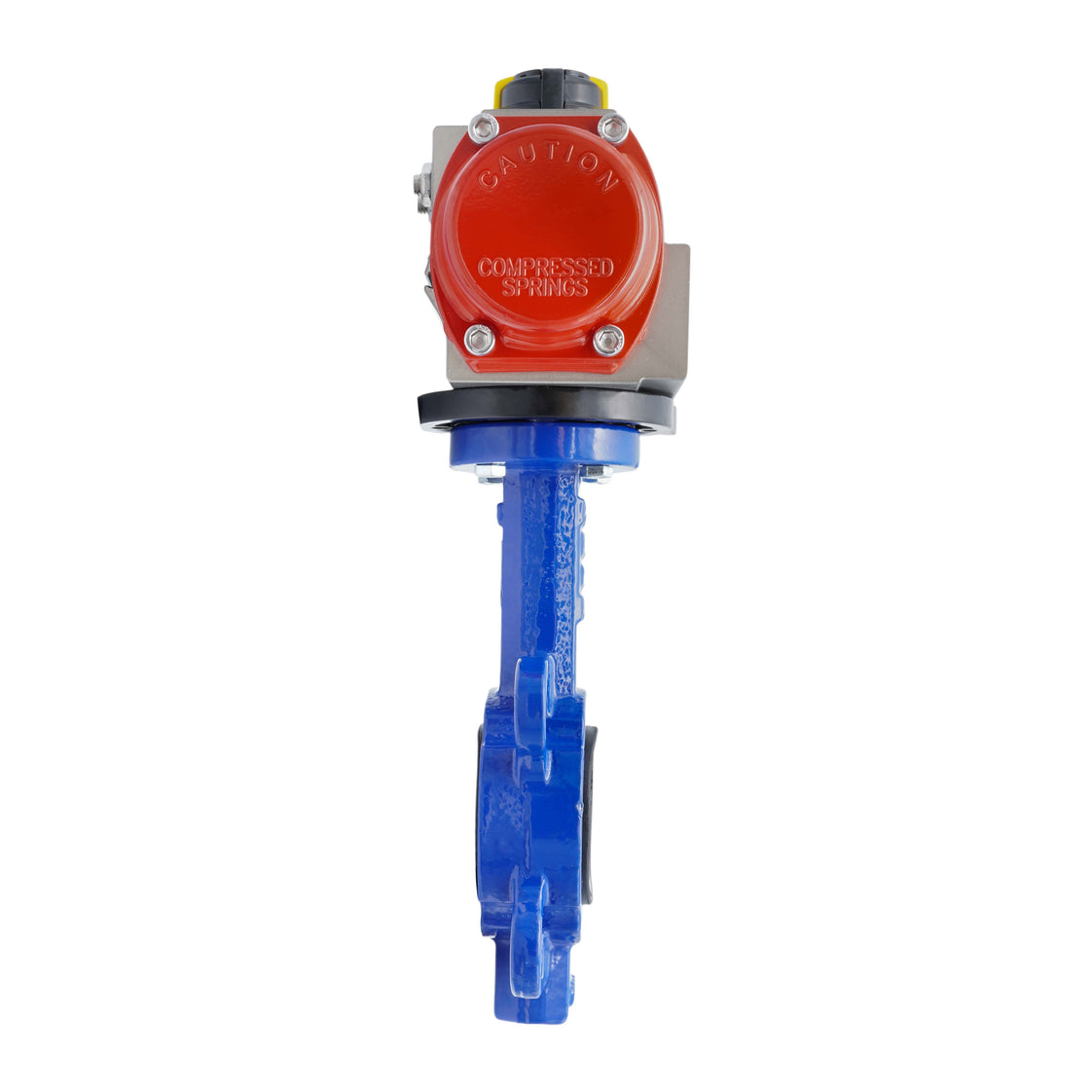

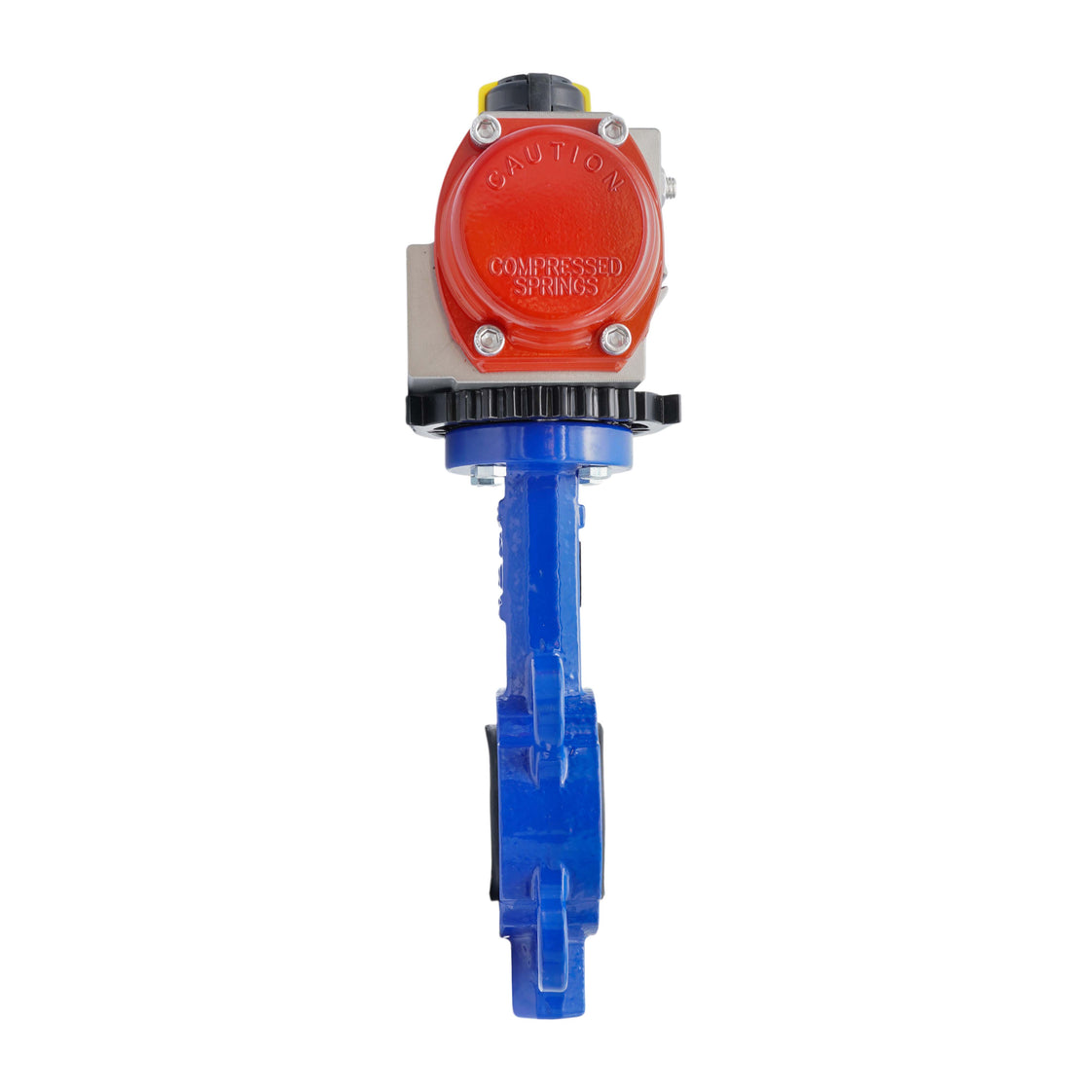

Abbildung kann leicht variieren
Siehe Spezifikationen für genaue Informationen.
Referenz: V3JJ5
Marke: Tameson

Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine Bohrung von DN 40 und eine Lug-Verbindung für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von -10 bis 110°C (14 bis 230°F) und hat einen maximalen Mediendruck von 12 bar (174 psi).

Der Antrieb arbeitet in einem pneumatischen Eingangsbereich von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 76,3 Nm bei 6 bar (56 lb-ft @ 87 psi). Der Ventilkörper besteht aus langlebigem Gusseisen mit einer Edelstahlplatte und einer EPDM-Dichtung, was ihn für Flüssigkeits- und Gasanwendungen geeignet macht. Dieses Modell ist auch für Trinkwasser geeignet und hat die DVGW-Zulassung.

Der Antrieb verfügt über einen robusten, doppelt wirkenden Zahnradmechanismus mit einem 35-Mikron harteloxierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F05/F07-Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll-Schnittstelle für Magnetventile und eine 80 x 30 mm-Schnittstelle für VDI/VDE 3845-Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLL-40-12-BBA), Antrieb (V3JKR/PR80D) und Montagesatz.

Alle anzeigen
Regulärer Preis
$508.13 USD
ohne MwSt.

Auf Lager Versand in 2T Nicht verfügbar Nicht verfügbar
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 0 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 2 Tagen rechnen. Bis zu 60 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter [email protected], um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter [email protected], um die Lieferzeit zu erfragen.
Voraussichtliche Lieferung in 4–5 Werktagen

Versand an Vereinigte Staaten: Kostenlos
Kostenlos für Bestellungen > $390.00 USD (ohne MwSt.)

Wir verkaufen nur an registrierte Unternehmen


Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine Bohrung von DN 40 und eine Lug-Verbindung für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von -10 bis 110°C (14 bis 230°F) und hat einen maximalen Mediendruck von 12 bar (174 psi).

Der Antrieb arbeitet in einem pneumatischen Eingangsbereich von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 76,3 Nm bei 6 bar (56 lb-ft @ 87 psi). Der Ventilkörper besteht aus langlebigem Gusseisen mit einer Edelstahlplatte und einer EPDM-Dichtung, was ihn für Flüssigkeits- und Gasanwendungen geeignet macht. Dieses Modell ist auch für Trinkwasser geeignet und hat die DVGW-Zulassung.

Der Antrieb verfügt über einen robusten, doppelt wirkenden Zahnradmechanismus mit einem 35-Mikron harteloxierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F05/F07-Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll-Schnittstelle für Magnetventile und eine 80 x 30 mm-Schnittstelle für VDI/VDE 3845-Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLL-40-12-BBA), Antrieb (V3JKR/PR80D) und Montagesatz.

Vorteile:

  • Doppelt wirkend mit 76,3 Nm Drehmoment bei 6 bar
  • Passt auf ISO 5211 F05/F07 mit 17 mm Stern
  • Direkte Montage eines 1/4 Namur-Magnetventils möglich
  • Schnelles Öffnen/Schließen
  • Kann mit einer Endschalterbox ausgestattet werden
  • Mechanischer Indikator oben zeigt die Ventilposition an
  • Garantierte 500.000+ Zyklen für den pneumatischen Antrieb
  • Geeignet für Trinkwasser (DVGW-Zulassung)

Nachteile:

  • Kein ATEX- oder SIL-Zertifikat
  • Montageschrauben und Sternadapter separat verkauft
