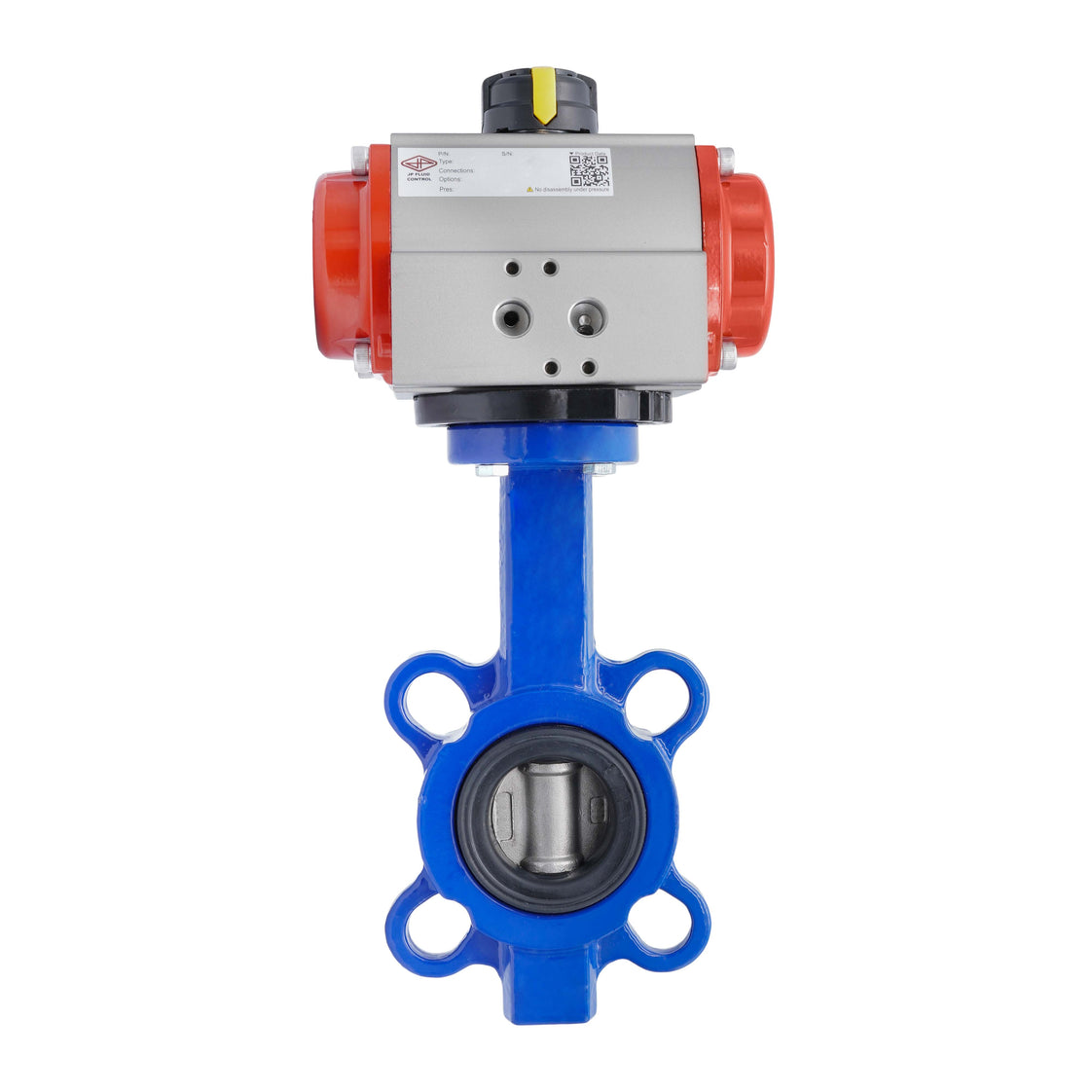

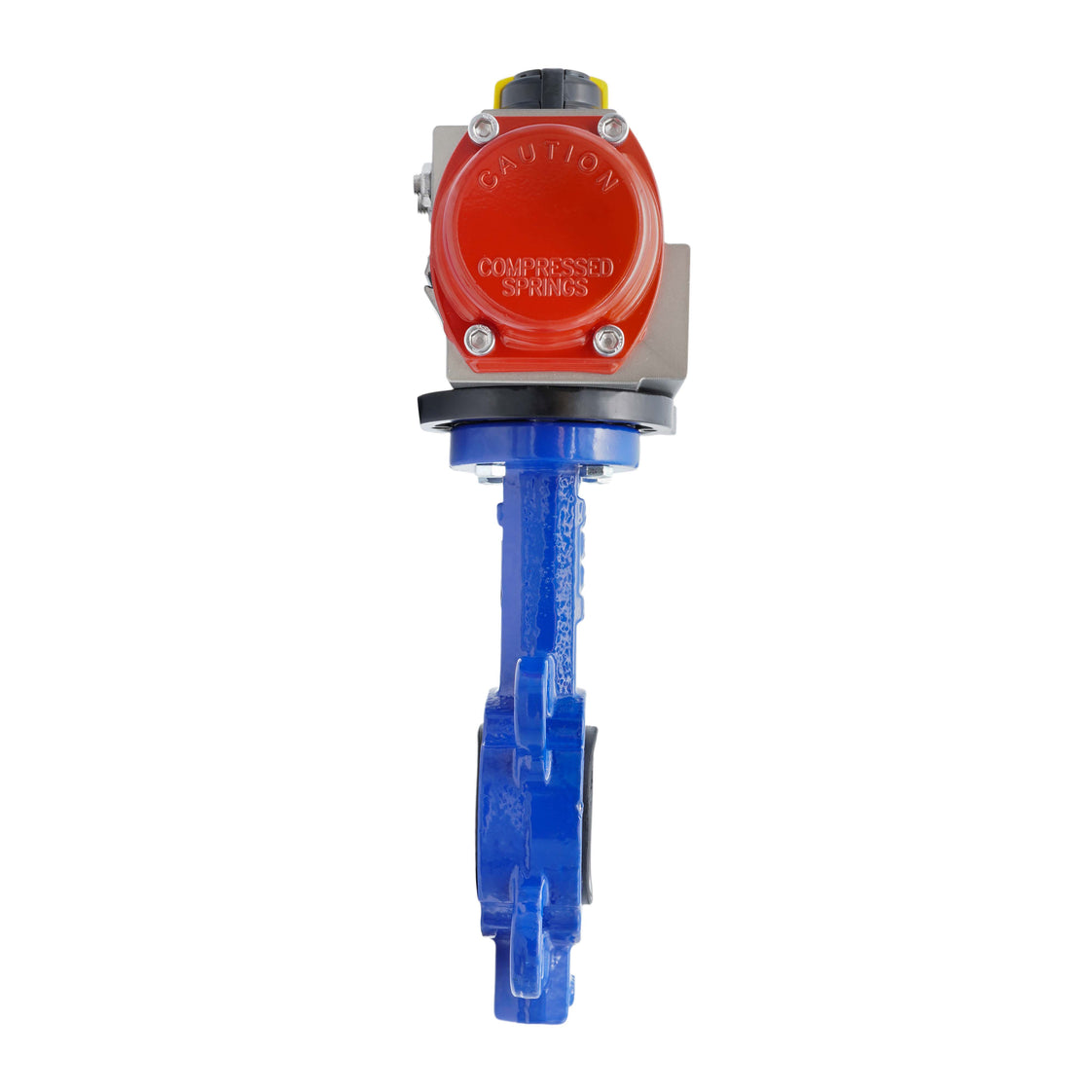

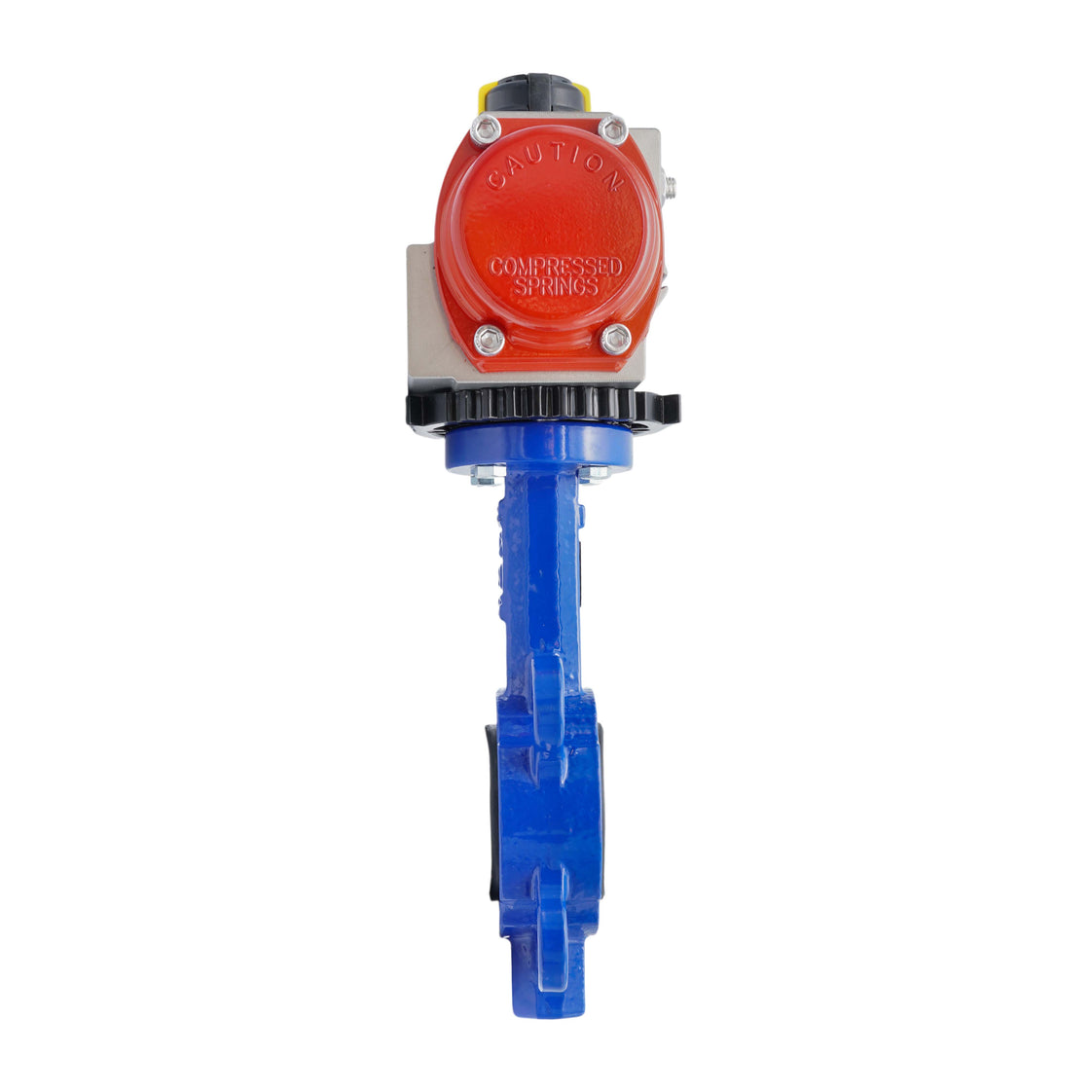

Pneumatische Absperrklappe DN50 (2 Zoll) Zwischenflansch Gusseisen Edelstahl NBR Federöffnend

Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine DN 50 Bohrung und eine Zwischenflanschverbindung für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von 5 bis 85°C (41 bis 185°F) und hat einen maximalen Mediendruck von 16 bar (232 psi).

Der Antrieb arbeitet in einem pneumatischen Eingangsbereich von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 50,1 Nm bei 6 bar (15 lb-ft @ 87 psi). Der Klappenkörper besteht aus langlebigem Gusseisen mit einer Edelstahlscheibe und einer NBR-Dichtung, was ihn für Flüssigkeits- und Gasanwendungen geeignet macht.

Der Antrieb verfügt über einen robusten, einfach wirkenden Rack-und-Pinion-Mechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F05/F07 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll-Schnittstelle für Elektromagnetventile und eine 80 x 30 mm-Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLW-50-16-BBB), Antrieb (V3JMD/PR05B) und Montagesatz.

Vorteile:

• Federöffnend: 50,1 Nm Öffnung, 25,5 Nm Schließung bei 6 bar
• Passt auf ISO 5211 F05/F07 mit 17mm Stern
• Direkte Montage eines 1/4 Namur Elektromagnetventils möglich
• Schnelle Öffnung/Schließung
• Kann mit einer Endschalterbox ausgestattet werden
• Mechanischer Indikator oben zeigt die Position des Ventils an
• Garantierte 500.000+ Zyklen für den pneumatischen Antrieb

Nachteile:

• Kein ATEX- oder SIL-Zertifikat
• Montageschrauben und Sternadapter separat verkauft
