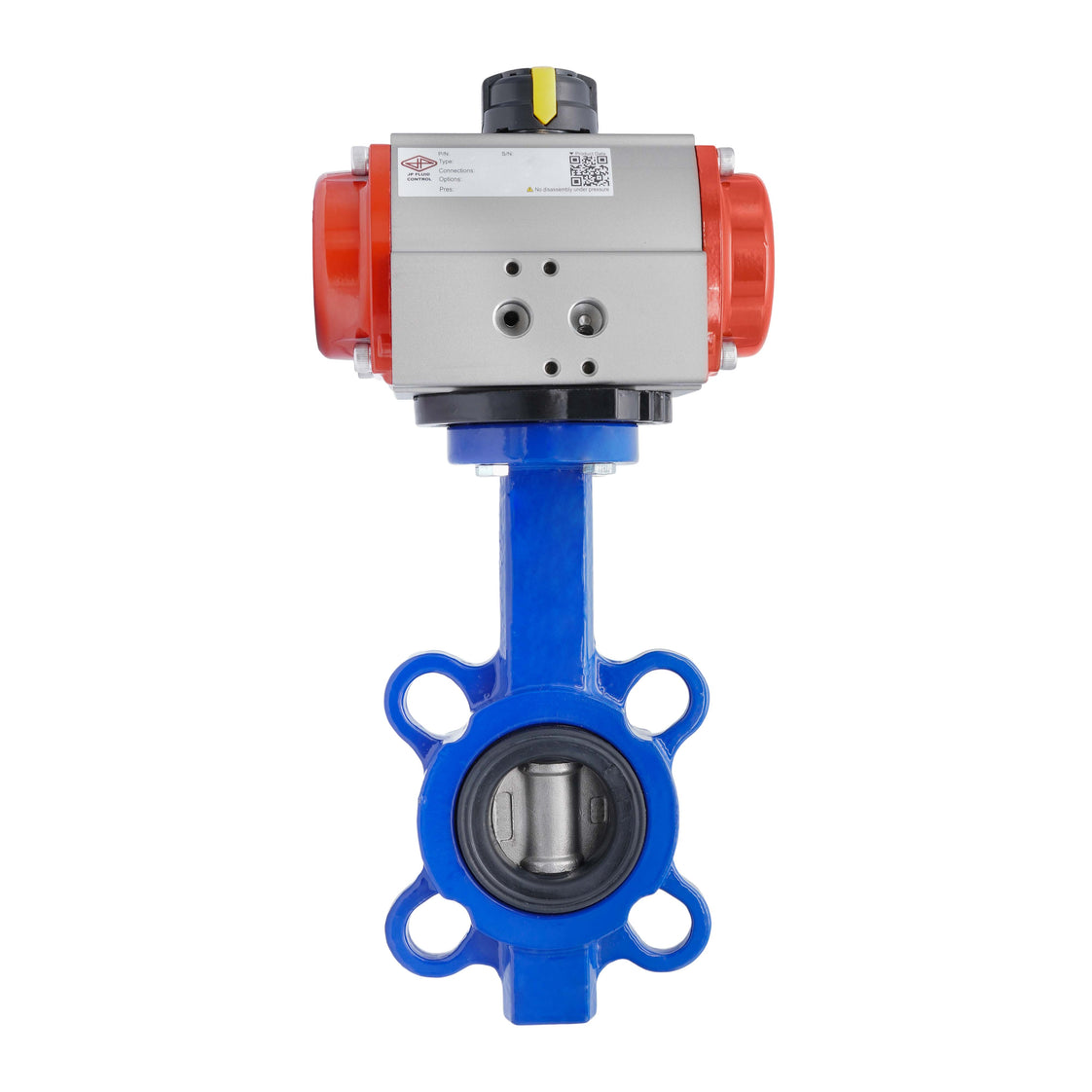

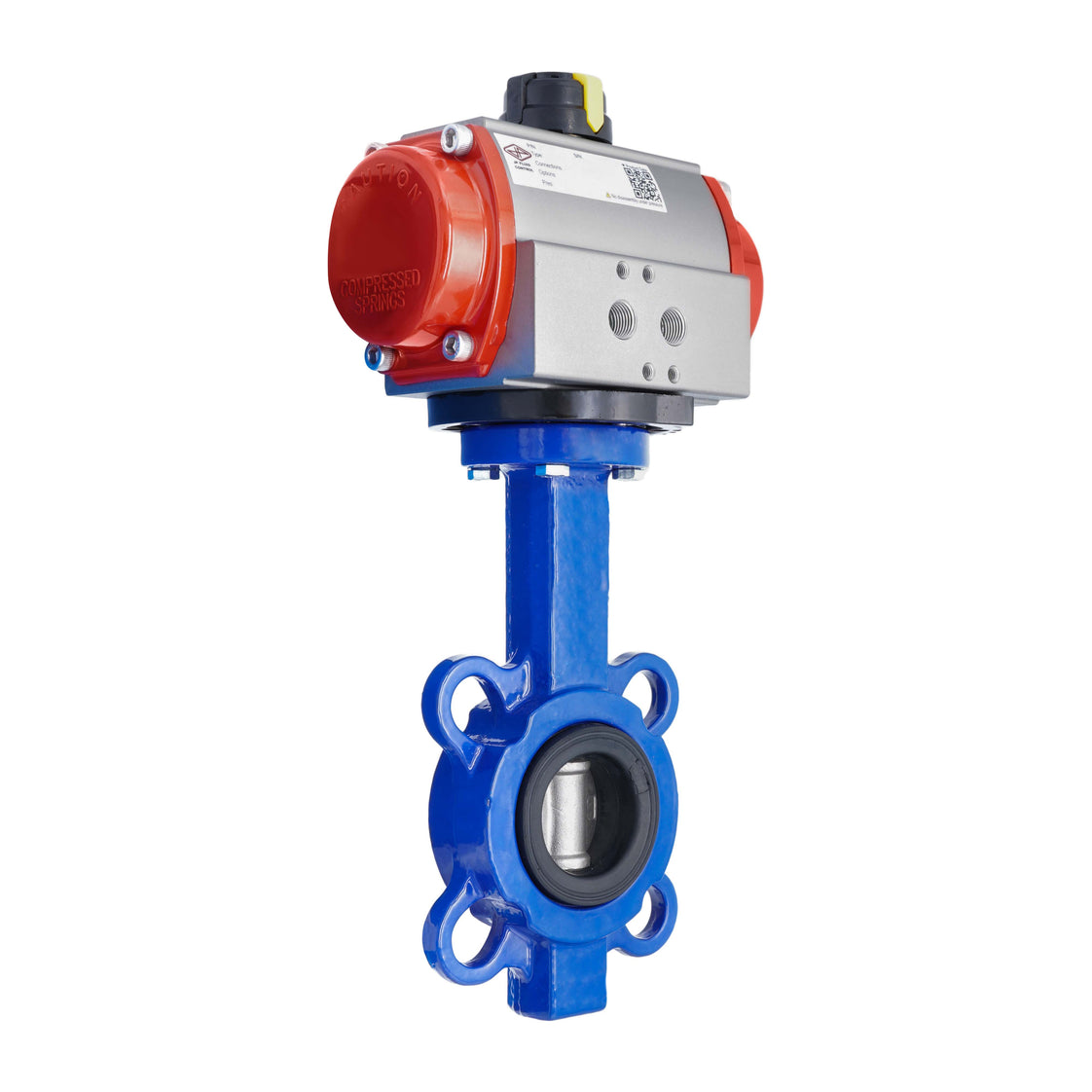

Abbildung kann leicht variieren
Siehe Spezifikationen für genaue Informationen.
Referenz: V3JGT
Marke: Tameson

Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine Bohrung von DN 65 und eine Lug-Verbindung für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von -10 bis 110°C (14 bis 230°F) und hat einen maximalen Mediendruck von 12 bar (174 psi).

Der Antrieb arbeitet in einem pneumatischen Eingangsbereich von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 50,1 Nm bei 6 bar (37 lb-ft @ 87 psi). Der Ventilkörper besteht aus langlebigem Gusseisen mit einer Gusseisen GGG 40 Scheibe und einer EPDM-Dichtung, was ihn für Flüssigkeits- und Gasanwendungen geeignet macht.

Der Antrieb verfügt über einen robusten, einfach wirkenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F05/F07 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll Schnittstelle für Elektromagnetventile und eine 80 x 30 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLL-65-12-BAA), Antrieb (V3JM3/PR80A) und Montagesatz.

Alle anzeigen
Regulärer Preis
$582.40 USD
ohne MwSt.

Auf Lager Versand in 2T Nicht verfügbar Nicht verfügbar
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 0 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 2 Tagen rechnen. Bis zu 12 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter [email protected], um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter [email protected], um die Lieferzeit zu erfragen.
Voraussichtliche Lieferung in 4–5 Werktagen

Versand an Vereinigte Staaten: Kostenlos
Kostenlos für Bestellungen > $390.00 USD (ohne MwSt.)

Wir verkaufen nur an registrierte Unternehmen


Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine Bohrung von DN 65 und eine Lug-Verbindung für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von -10 bis 110°C (14 bis 230°F) und hat einen maximalen Mediendruck von 12 bar (174 psi).

Der Antrieb arbeitet in einem pneumatischen Eingangsbereich von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 50,1 Nm bei 6 bar (37 lb-ft @ 87 psi). Der Ventilkörper besteht aus langlebigem Gusseisen mit einer Gusseisen GGG 40 Scheibe und einer EPDM-Dichtung, was ihn für Flüssigkeits- und Gasanwendungen geeignet macht.

Der Antrieb verfügt über einen robusten, einfach wirkenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F05/F07 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll Schnittstelle für Elektromagnetventile und eine 80 x 30 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLL-65-12-BAA), Antrieb (V3JM3/PR80A) und Montagesatz.

Vorteile:

  • Federgeschlossen: 50,1 Nm Schließen, 25,5 Nm Öffnen bei 6 bar
  • Passt auf ISO 5211 F05/F07 mit 17mm Stern
  • Direkte Montage eines 1/4 Namur Elektromagnetventils möglich
  • Schnelles Öffnen/Schließen
  • Kann mit einer Endschalterbox ausgestattet werden
  • Mechanischer Indikator oben zeigt die Ventilposition an
  • Garantiert 500.000+ Zyklen für den pneumatischen Antrieb

Nachteile:

  • Kein ATEX- oder SIL-Zertifikat
  • Montageschrauben und Sternadapter separat verkauft
