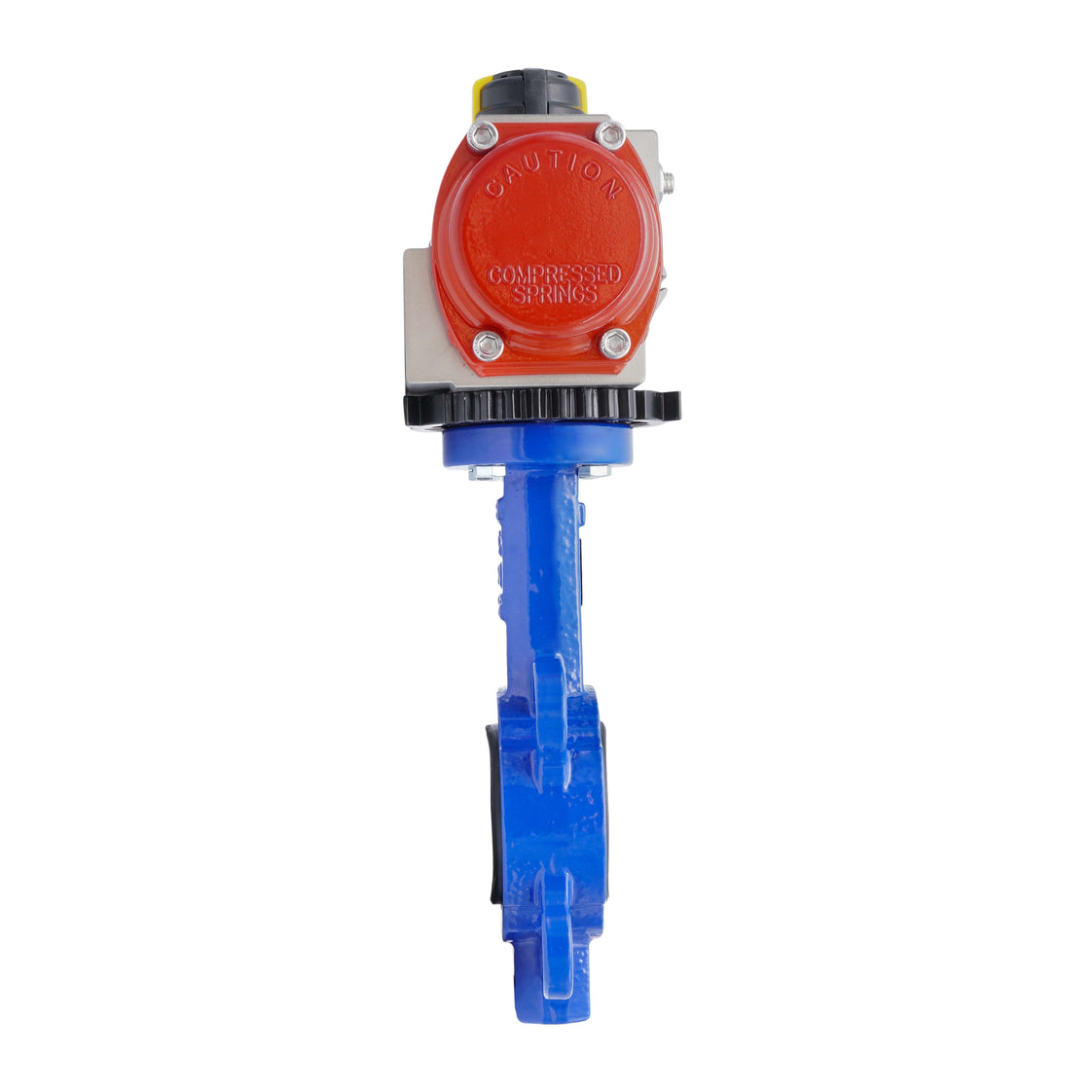

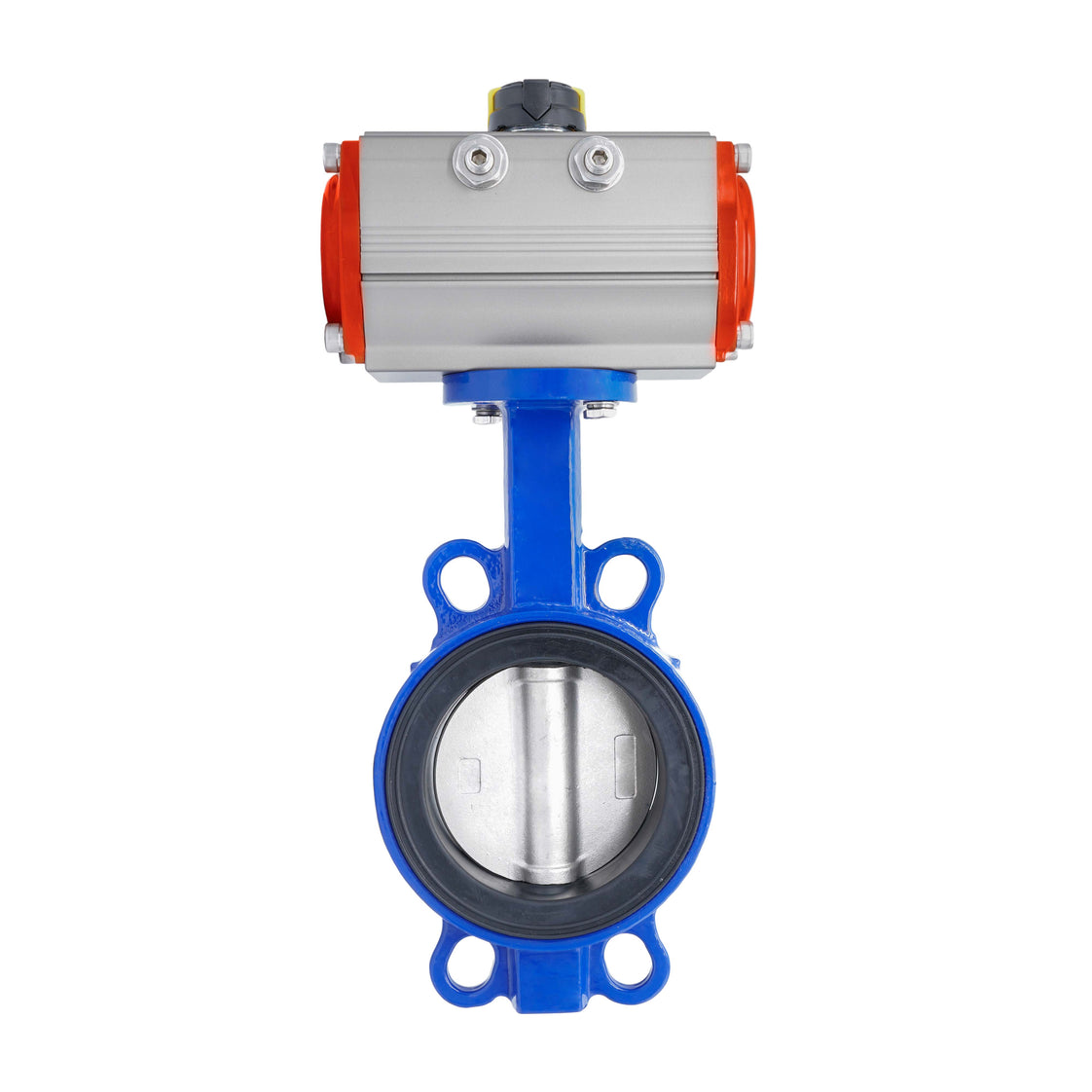

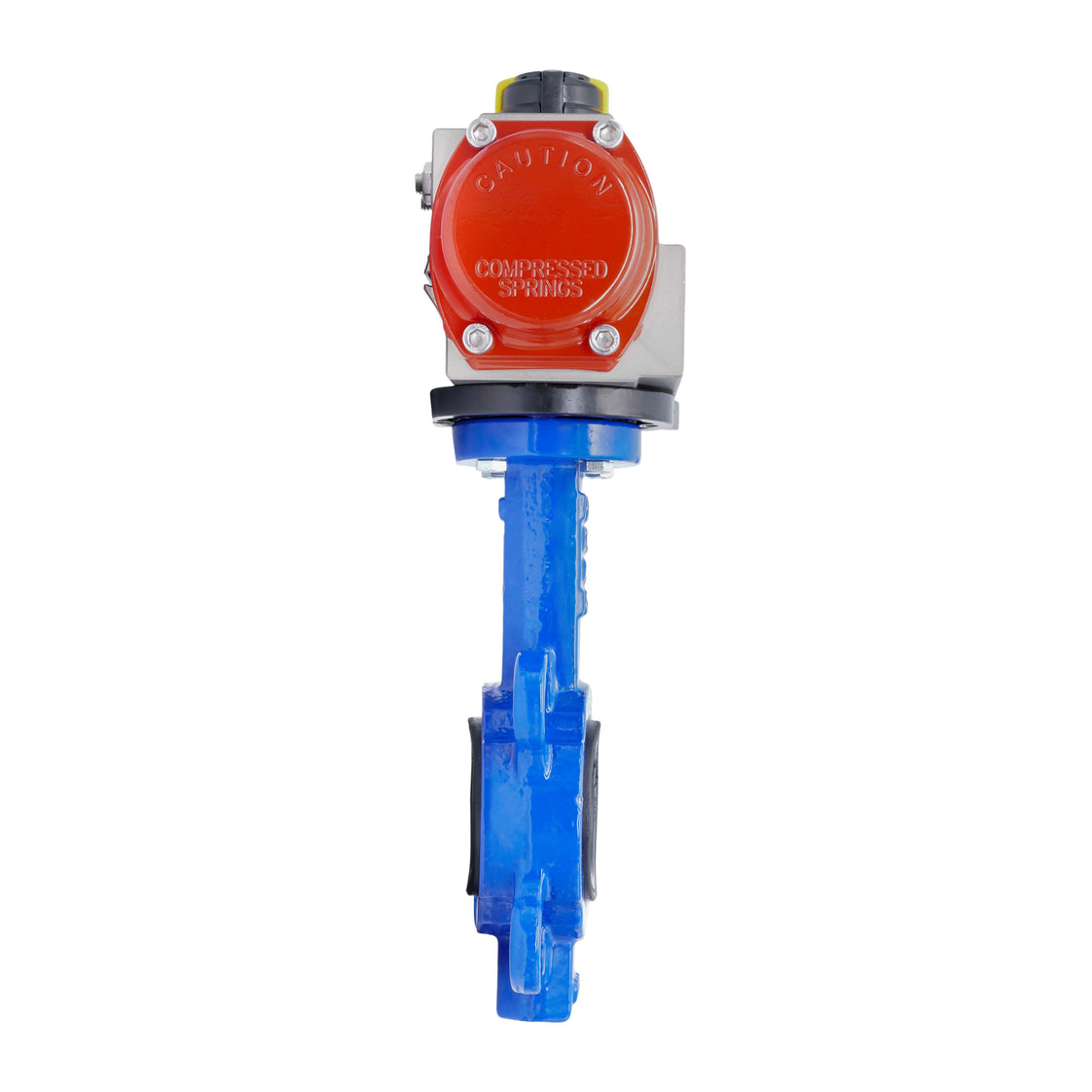

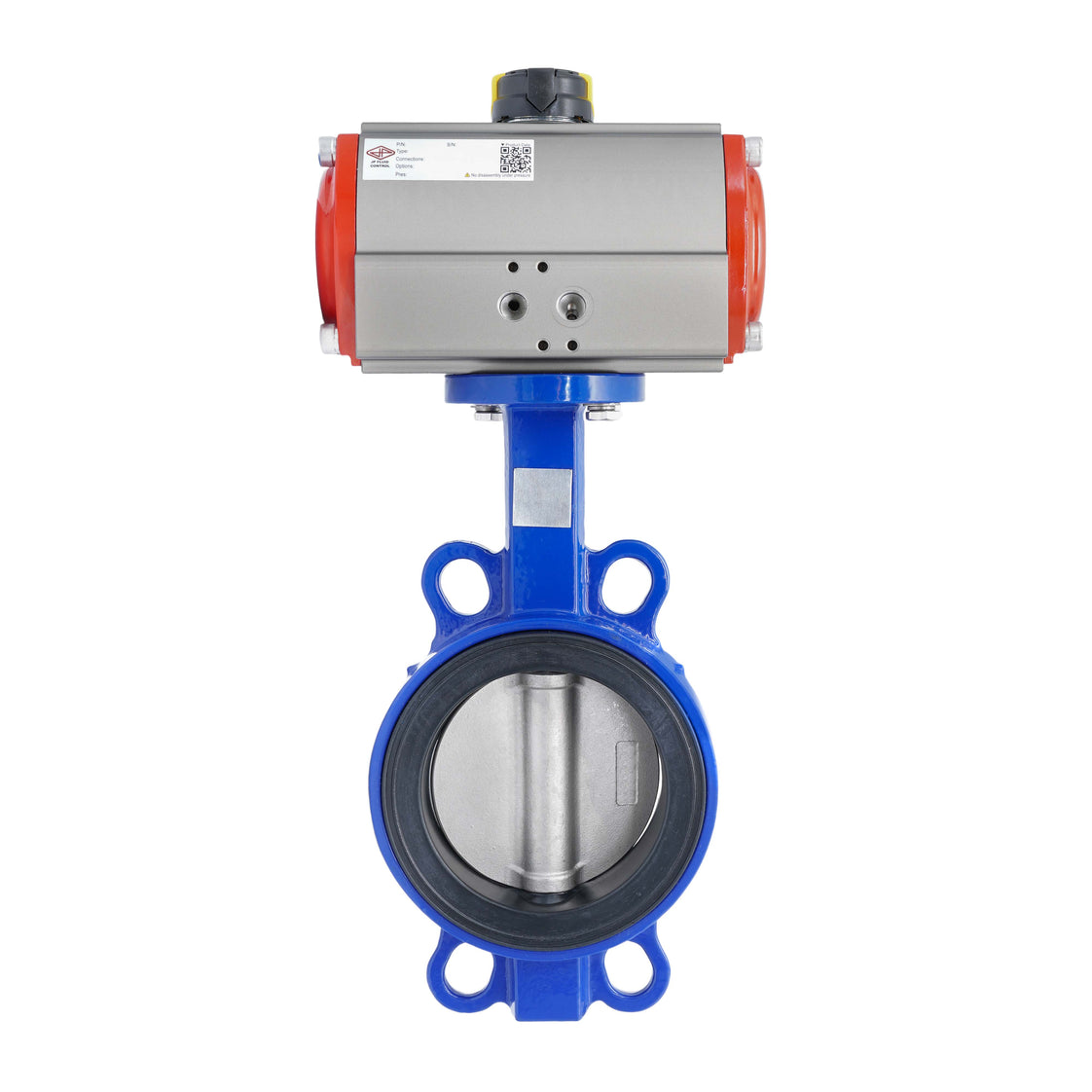

Pneumatische Absperrklappe DN80 (3 Zoll) Zwischenflansch Gusseisen Edelstahl FKM Doppelt Wirkend
Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine DN 80 Bohrung und eine Wafer-Verbindung für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von 5 bis 180°C (41 bis 356°F) mit einem maximalen Medien Druck von 10 bar (145 psi).
Der Aktuator arbeitet in einem pneumatischen Eingangsbereich von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 76,3 Nm bei 6 bar (56 lb-ft @ 87 psi). Der Ventilkörper besteht aus langlebigem Gusseisen mit einer Edelstahl-Scheibe und einer FKM-Dichtung, was ihn für Flüssigkeits- und Gasanwendungen geeignet macht.
Der Aktuator verfügt über einen robusten, doppelt wirkenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F05/F07 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll-Schnittstelle für Magnetventile und eine 80 x 30 mm-Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLW-80-10-BBC), Aktuator (V3JKR/PR05D) und Montagesatz.
- Regulärer Preis
- €664,51
- Regulärer Preis
- €558,41
Beschreibung
Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine DN 80 Bohrung und eine Wafer-Verbindung für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von 5 bis 180°C (41 bis 356°F) mit einem maximalen Medien Druck von 10 bar (145 psi).
Der Aktuator arbeitet in einem pneumatischen Eingangsbereich von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 76,3 Nm bei 6 bar (56 lb-ft @ 87 psi). Der Ventilkörper besteht aus langlebigem Gusseisen mit einer Edelstahl-Scheibe und einer FKM-Dichtung, was ihn für Flüssigkeits- und Gasanwendungen geeignet macht.
Der Aktuator verfügt über einen robusten, doppelt wirkenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F05/F07 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll-Schnittstelle für Magnetventile und eine 80 x 30 mm-Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLW-80-10-BBC), Aktuator (V3JKR/PR05D) und Montagesatz.
Vorteile:
- Doppelt wirkend mit 76,3 Nm Drehmoment bei 6 bar
- Passt auf ISO 5211 F05/F07 mit 17 mm Stern
- Direkte Montage eines 1/4 Namur-Magnetventils möglich
- Schnelles Öffnen/Schließen
- Kann mit einer Endschalterbox ausgestattet werden
- Mechanischer Indikator oben zeigt die Ventilposition an
- Garantiert 500.000+ Zyklen für den pneumatischen Aktuator
Nachteile:
- Kein ATEX- oder SIL-Zertifikat
- Montageschrauben und Sternadapter separat verkauft
