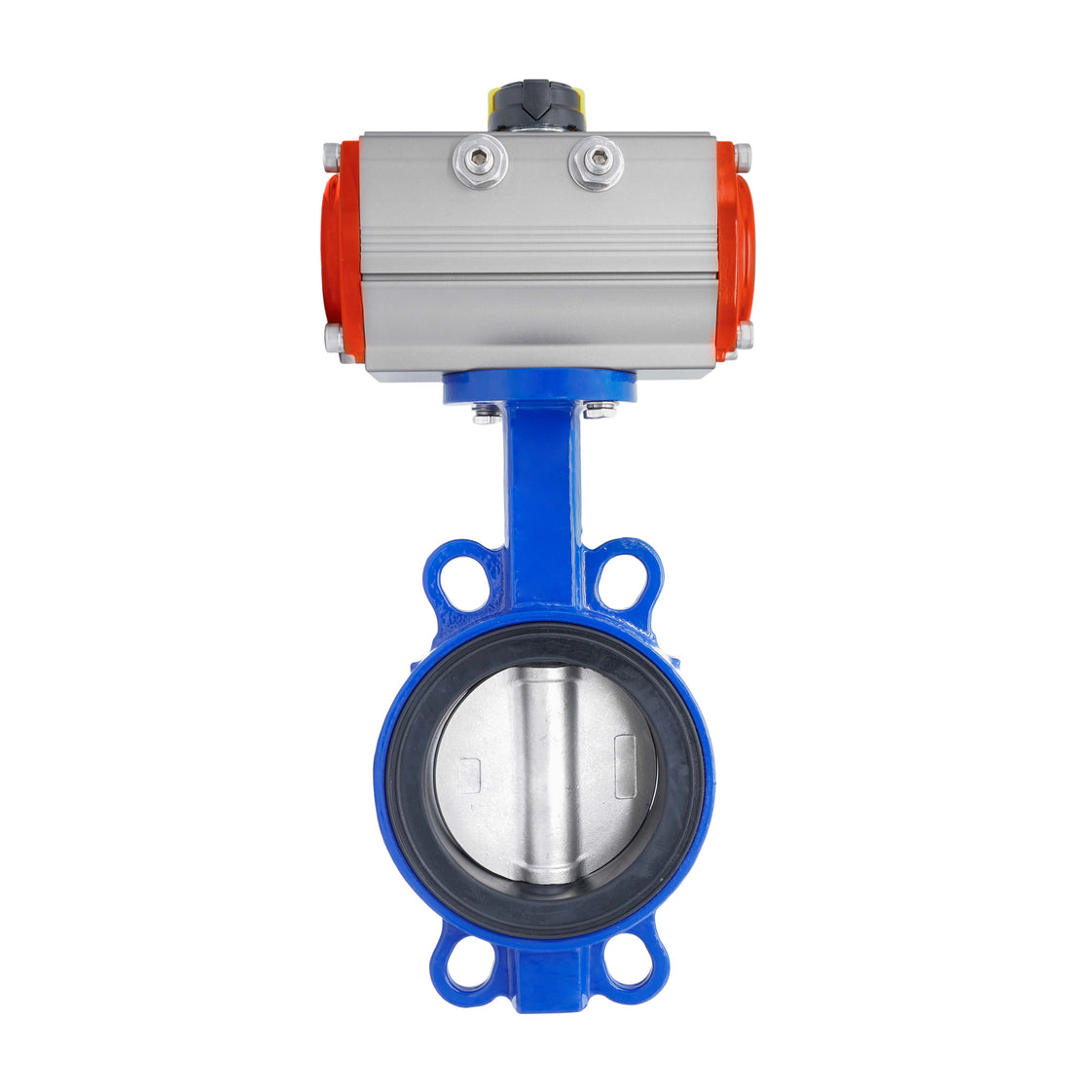

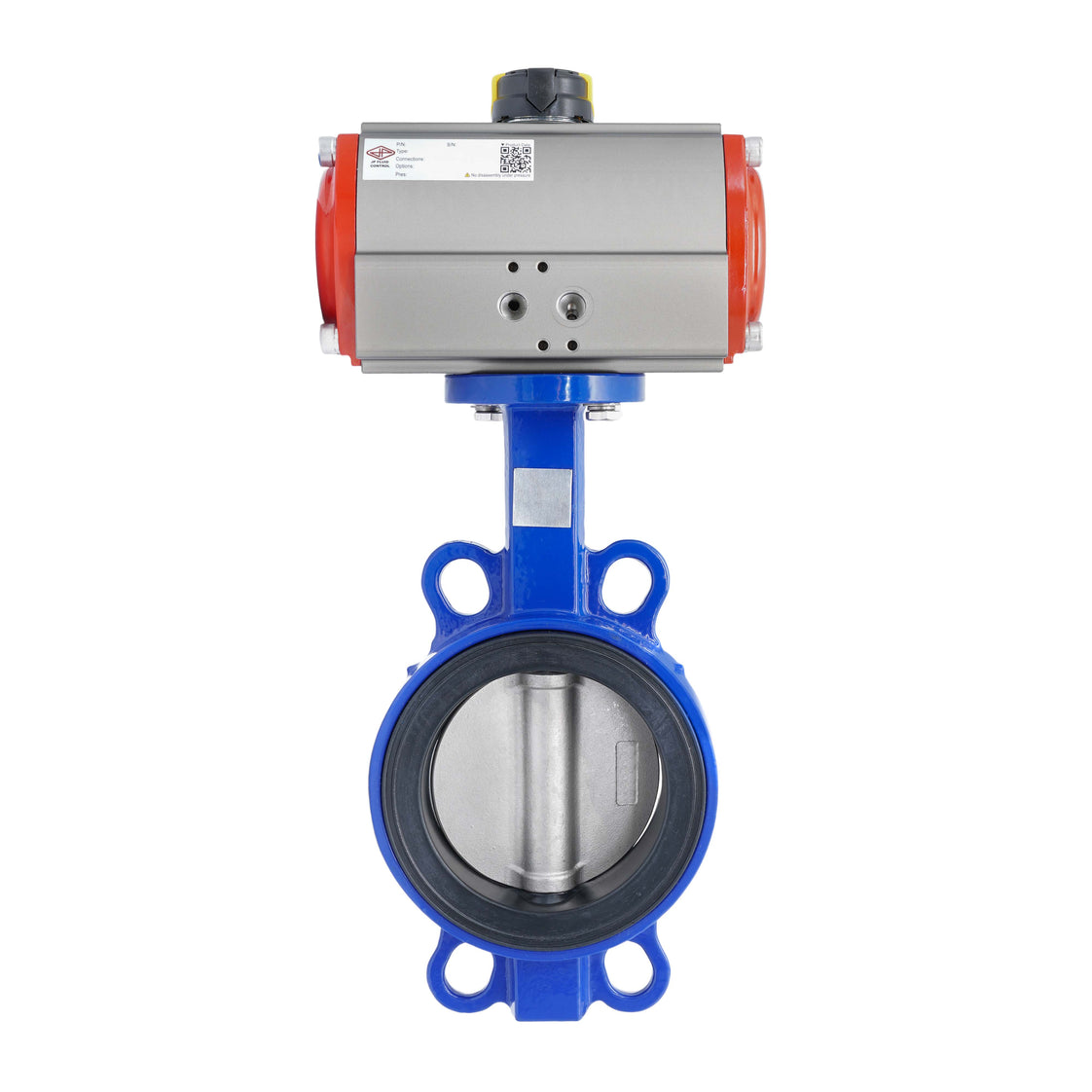

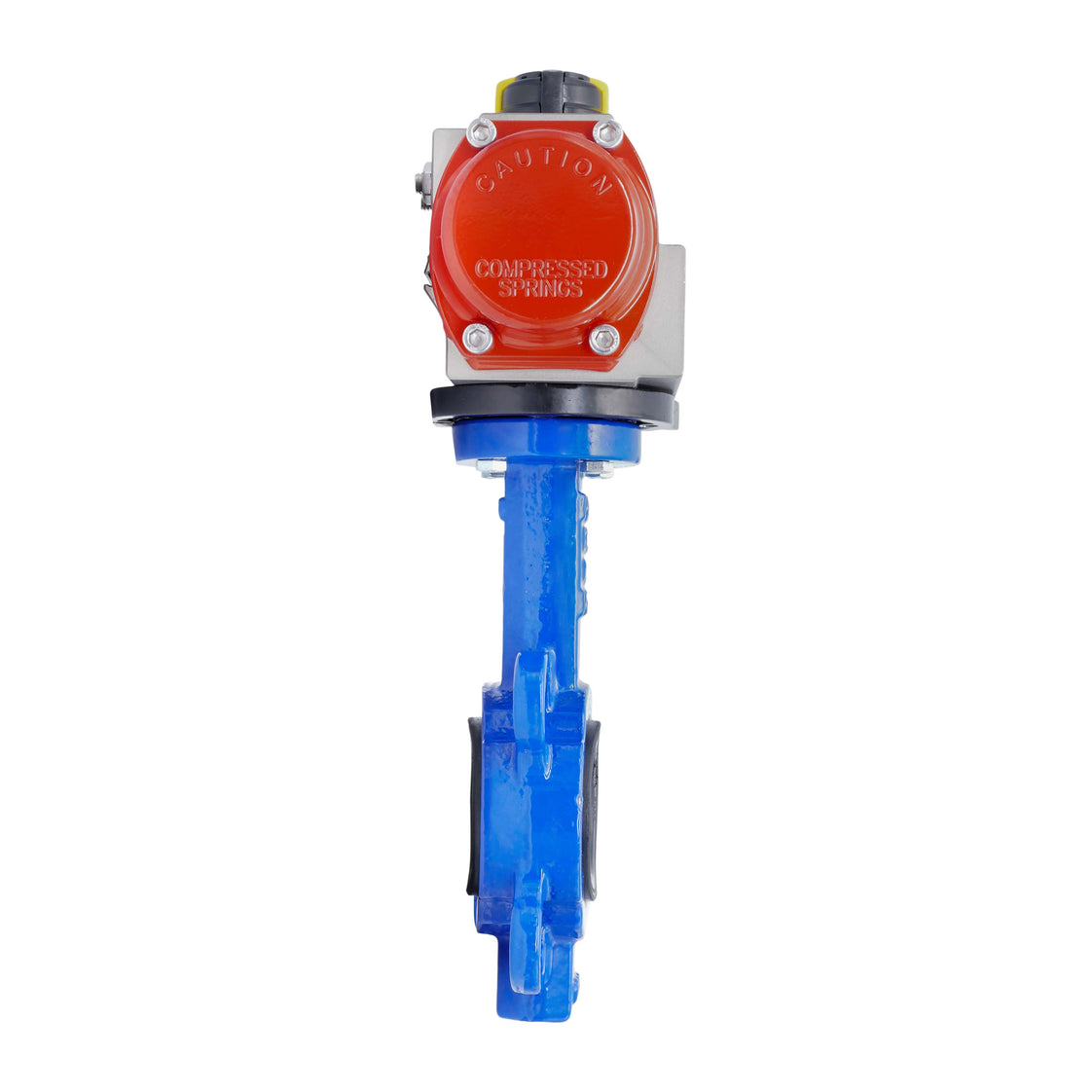

Pneumatische Absperrklappe DN80 (3 Zoll) Zwischenflansch Gusseisen GGG 40 EPDM Federöffnend

Diese Absperrklappe wird pneumatisch betätigt, verfügt über eine DN 80 Bohrung und eine Wafer-Anschlussart für eine sichere Installation in Rohrleitungssystemen. Sie ist geeignet für mittlere Temperaturen von -10 bis 110°C (14 bis 230°F) mit einem maximalen Medien Druck von 16 bar (232 psi).

Der Antrieb arbeitet innerhalb eines pneumatischen Eingangsbereichs von 3 - 8 bar (43–116 psi) und liefert ein konstantes Drehmoment von 50,1 Nm bei 6 bar (15 lb-ft @ 87 psi). Der Ventilkörper besteht aus langlebigem Gusseisen mit einer Gusseisen GGG 40 Scheibe und einer EPDM-Dichtung, was ihn für Flüssigkeits- und Gasanwendungen geeignet macht.

Der Antrieb verfügt über einen robusten, einfach wirkenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F05/F07 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll Schnittstelle für Elektromagnetventile und eine 80 x 30 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Absperrklappe (BFLW-80-16-BAA), Antrieb (V3JMD/PR05B) und Montagesatz.

Vorteile:

• Federöffnend: 50,1 Nm Öffnung, 25,5 Nm Schließung bei 6 bar
• Passt auf ISO 5211 F05/F07 mit 17mm Stern
• Direkte Montage eines 1/4 Namur Elektromagnetventils möglich
• Schnelle Öffnung/Schließung
• Kann mit einer Endschalterbox ausgestattet werden
• Mechanischer Indikator oben zeigt die Ventilposition an
• Garantierte 500.000+ Zyklen für den pneumatischen Antrieb

Nachteile:

• Kein ATEX- oder SIL-Zertifikat
• Montageschrauben und Sternadapter separat verkauft
