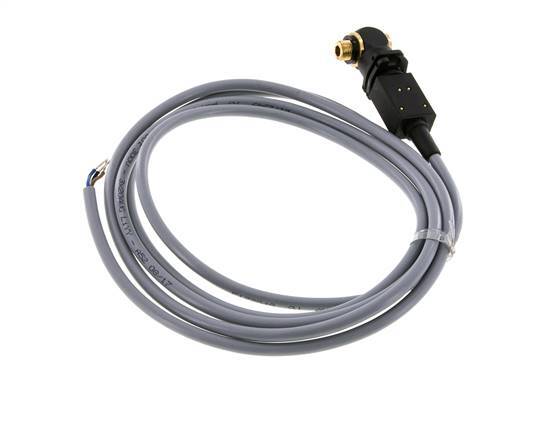

Pneumatische Verschraubung Sensor 1/8'' Elektrisch

Dieser pneumatische Sensor wird zur Erfassung der Endlage eines Zylinders verwendet. Er funktioniert durch Messung des Druckabfalls in der Auslasskammer des Zylinders, wenn dieser das Ende des Hubes erreicht. Pneumatische Sensorarmaturen ersetzen Endschalter. Der Sensor wird in die pneumatischen Anschlüsse des Zylinders eingeschraubt. Er schaltet ein pneumatisches Signal vom Signaleingang zum Signalausgang durch, wenn die Verschraubung keinen Druck aufweist. Es verfügt über G 1/8-Zoll-Stecker/Buchse-Anschlüsse und ein 2 m langes Stromkabel für das Signal. Der Schalter ist geeignet für 0-48 V DC oder 250 V AC bei maximal 2 A. Die Kontakte sind Wechsler. Der Betriebsdruckbereich reicht von 3 bis 8 bar (43,51 bis 116,03 psi). Der Reaktionsdruck beträgt 0,5 bar (7,25 psi) und die Schaltzeit 3 ms.

Achtung:Die Signalverschraubungen erkennen das Erreichen der Endlage nur bei Druckabfall. Dieser Druckabfall kann jedoch auch auftreten, wenn der Bewegungsweg des Zylinders blockiert ist. Wenn die Gefahr einer solchen Blockade besteht, empfehlen sich pneumatische Zylinderschalter, die direkt auf das Magnetfeld eines Magnetkolbens reagieren.
