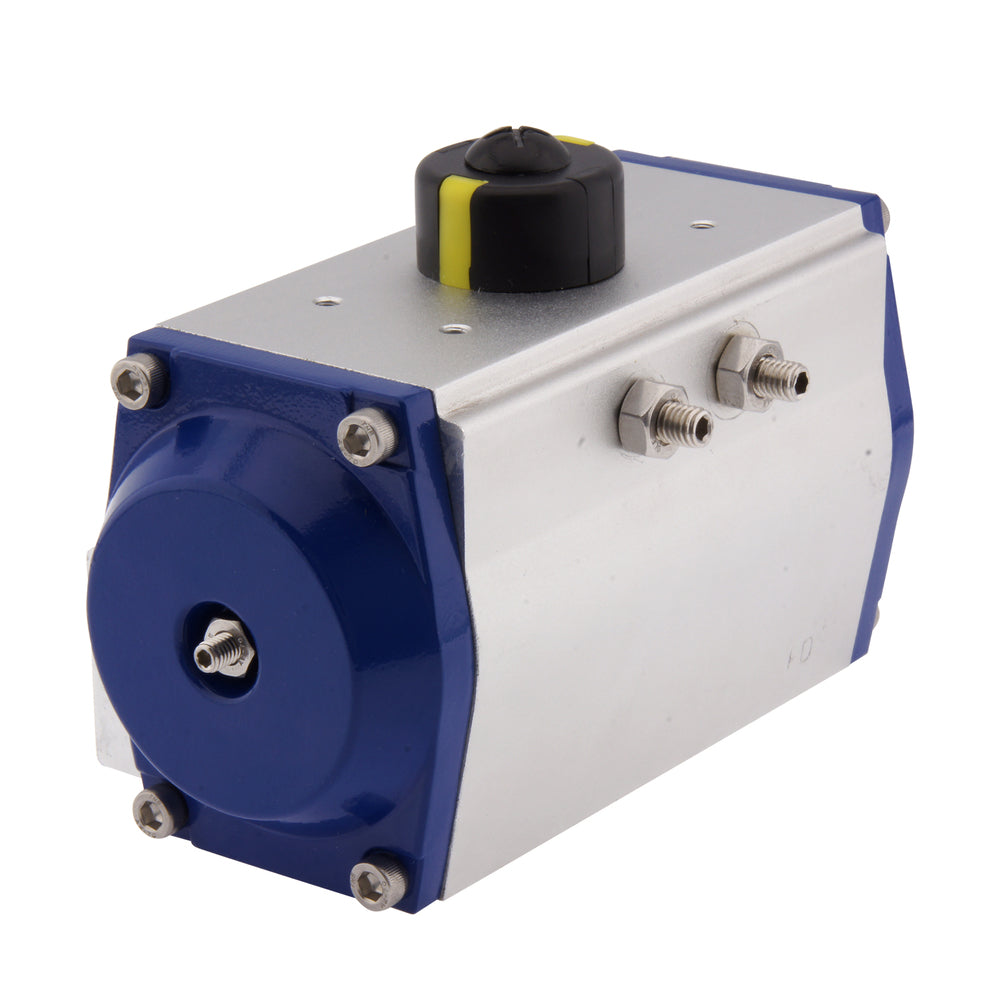

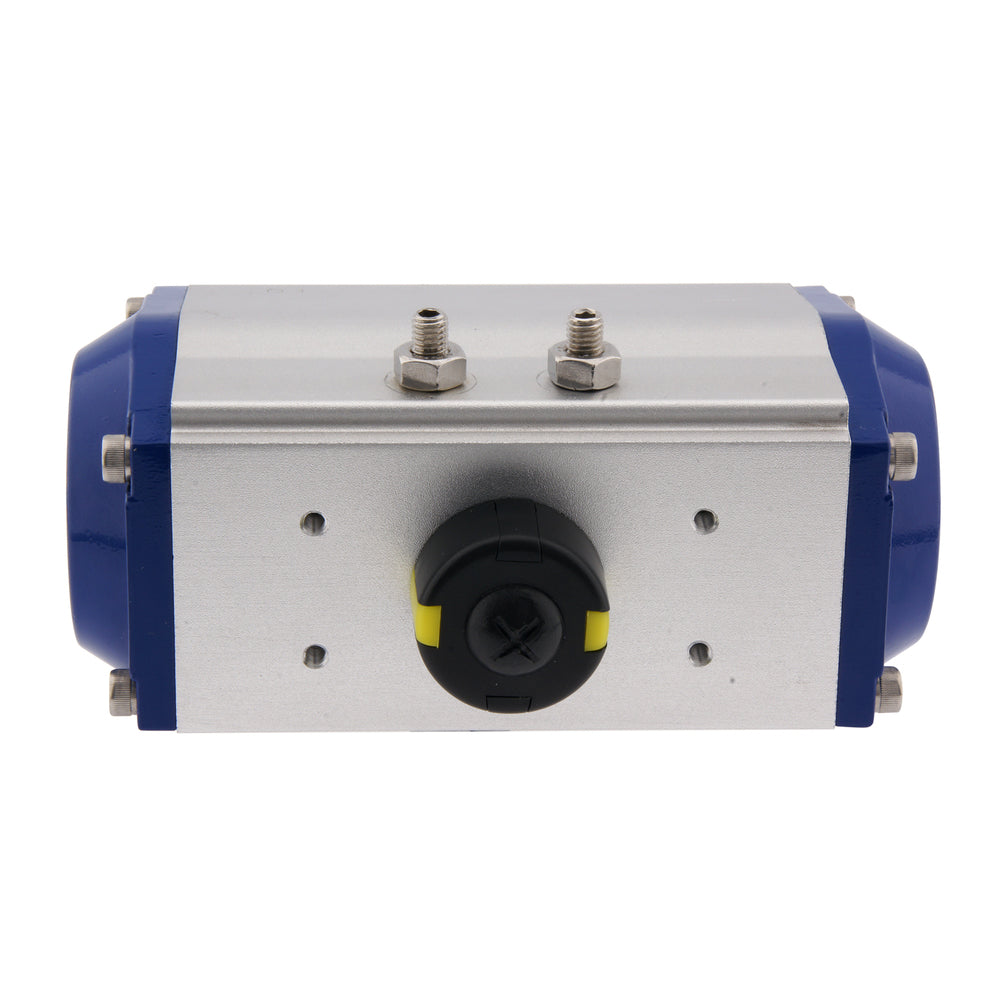

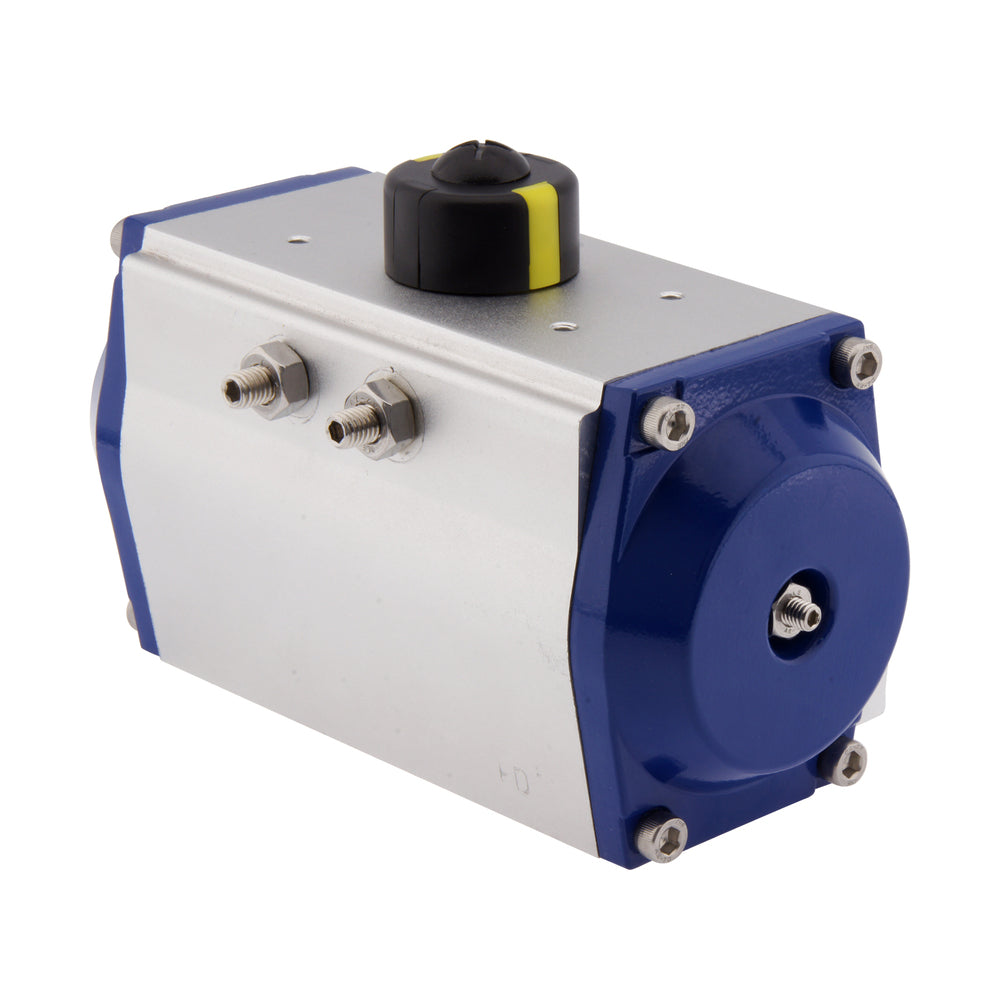

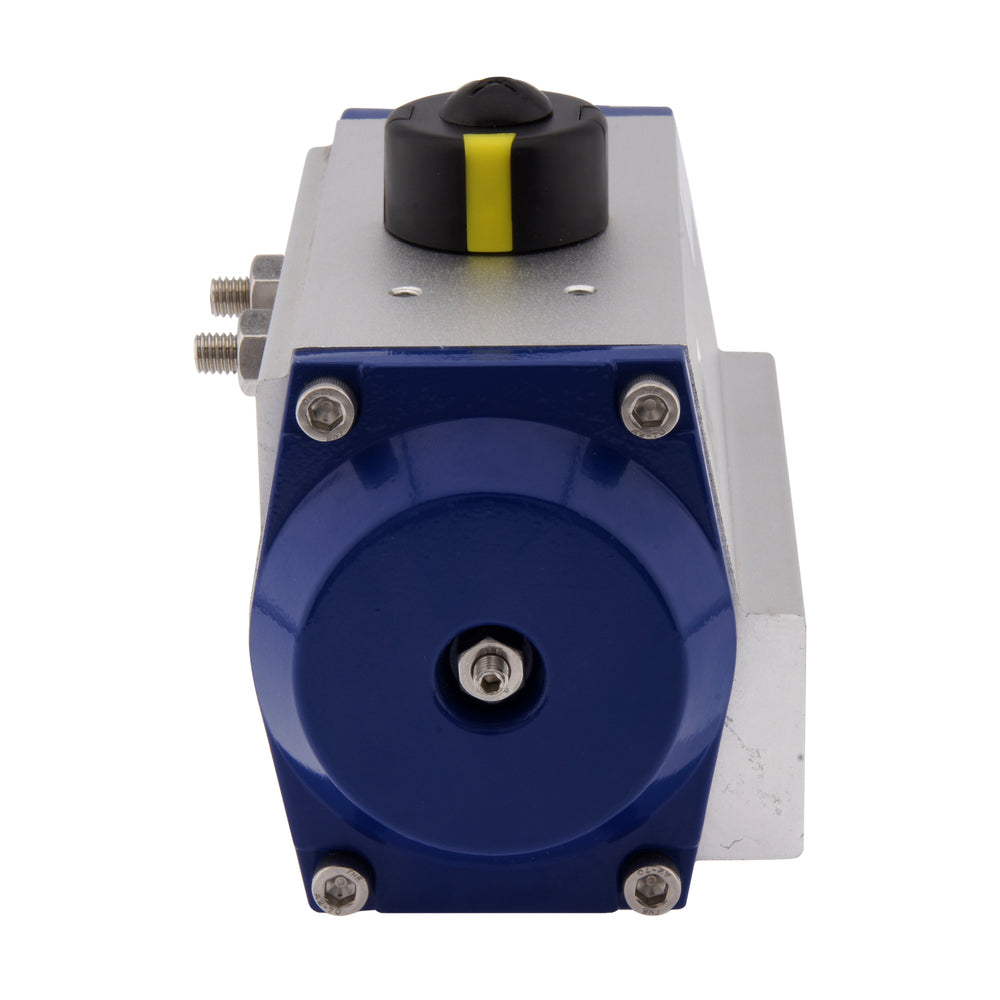

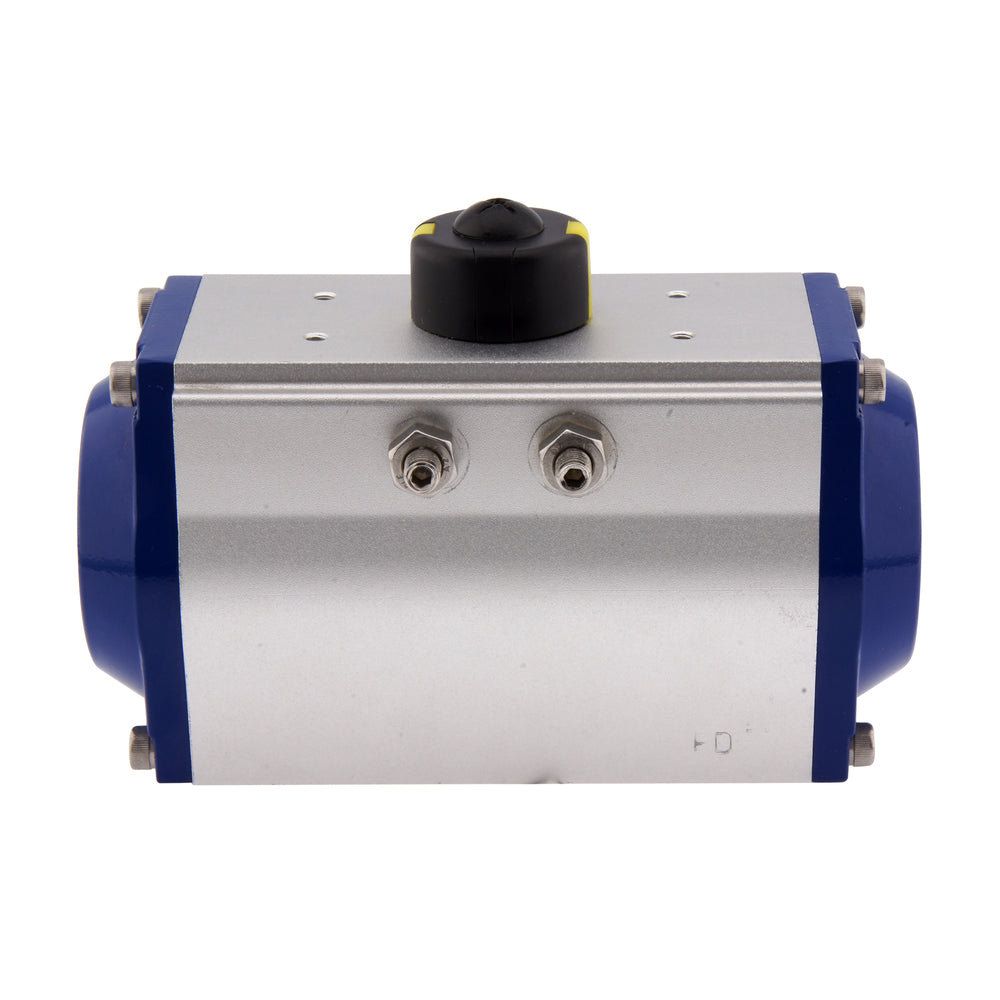

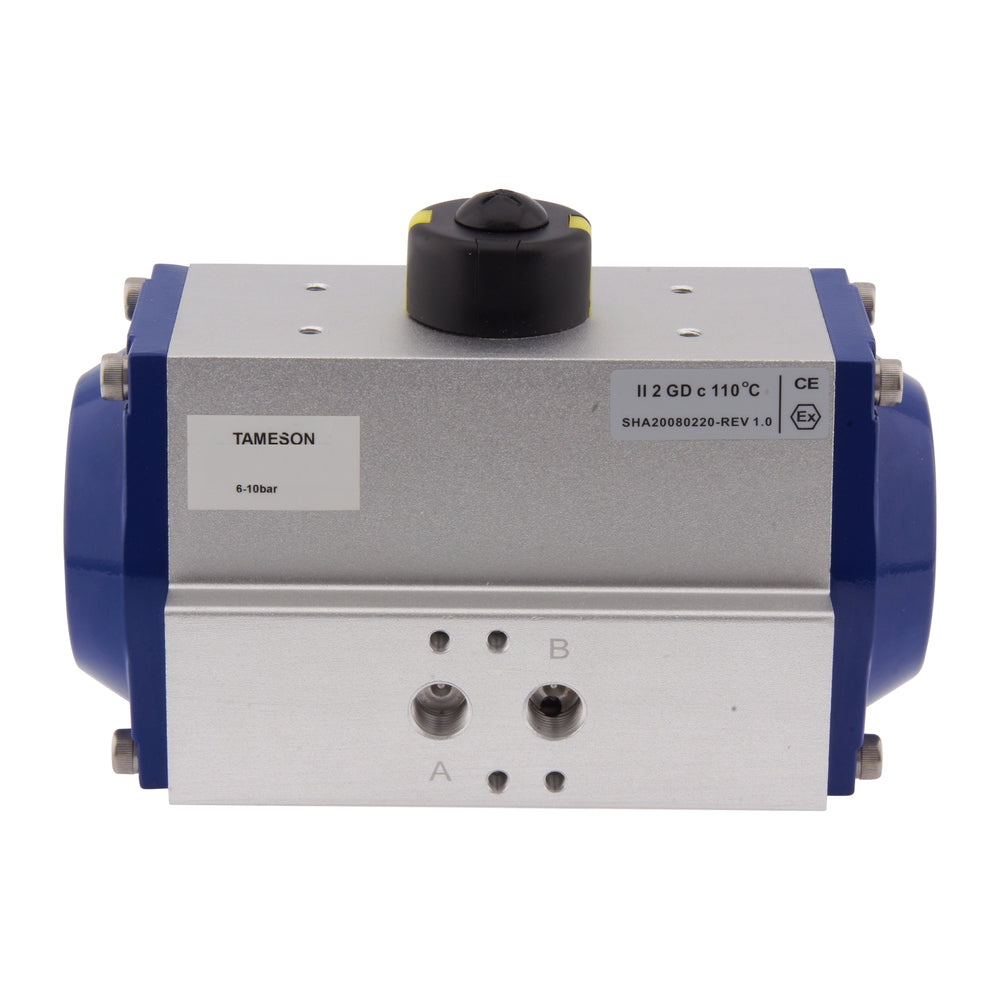

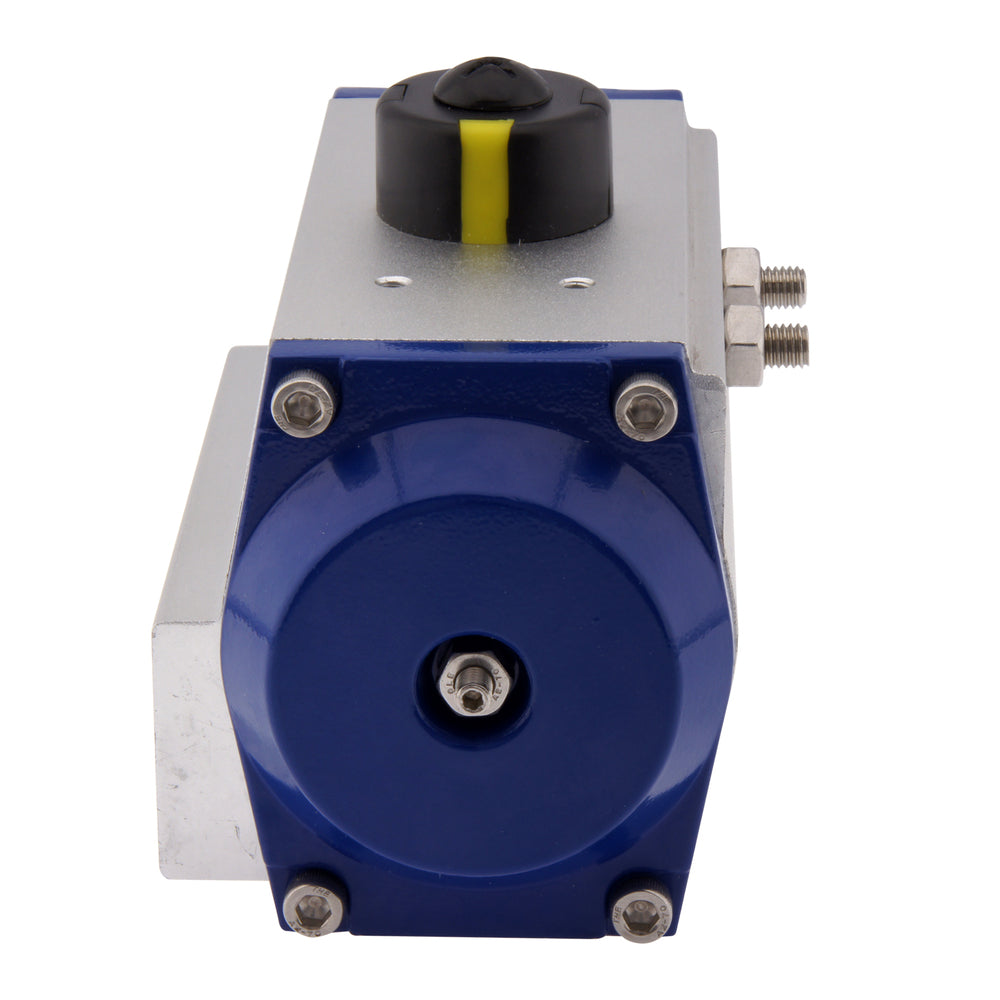

Pneumatischer Stellantrieb Doppeltwirkend 354Nm ISO 5211 F07 17 mm PAL 050

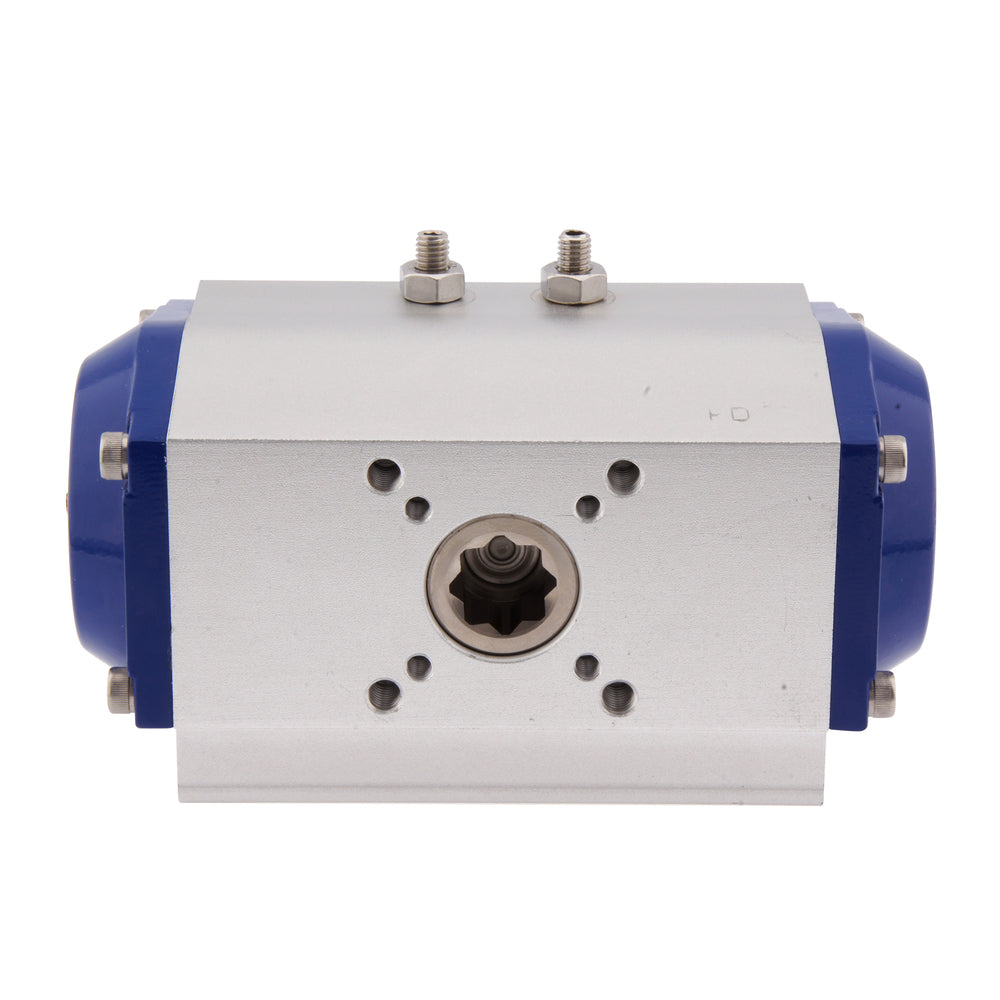

Durch den Einbau eines pneumatischen Stellantriebs in ein Kugel- oder Klappen-Vierteldrehventil können diese mit Druckluft ferngesteuert werden, um die Automatisierung des Systems zu erhöhen. Pneumatische Antriebe sind eine zuverlässige Lösung zur Steuerung größerer Ventile bei relativ geringen Investitionskosten. Diese Ventile haben in der Regel einen Montageflansch nach ISO 5211, so dass sie für einen Stellantrieb vorbereitet sind. Dieser Antrieb ist kompatibel mit ISO 5211 F07 oder F10 Ventilen und hat einen 17 mm Sternanschluss für Vierkantantriebswellen. Die Größe der Welle kann mit Adaptern reduziert werden. Bitte prüfen Sie sorgfältig das Datenblatt und die Flanschabmessungen Ihres Ventils, da es viele Varianten auf dem Markt gibt. Dieser Stellantrieb erzeugt ein Drehmoment von 354 Nm bei 8 bar, verfügt aber über ein Steuerdruckfenster von 6-10 bar, um das Drehmoment zu erhöhen/verringern. Der Aktuator ist doppeltwirkend für eine bessere Kontrolle. Er ist mit einer zuverlässigen Aluminium-Zahnstange und Ritzel ausgestattet. Die Verwendung von Drosselventilen an den Auslassöffnungen (nach dem Magnetventil) ermöglicht die Einstellung der Drehgeschwindigkeit. Diese Aktuatoren sind mit einem eloxierten Aluminiumgehäuse und einer Aluminiumabdeckung langlebig. Aufgrund der NBR-Dichtung liegt der Temperaturbereich bei -20°C bis 80°C. Der Stellantrieb hat G1/4-Anschlüsse für die Luftzufuhr und -rückführung. Wir empfehlen die Montage eines 1/4"-Namur-Magnetventils direkt auf dem Stellantrieb, um die Luftzufuhr zu steuern. Bitte beachten Sie, dass sich 1/4 auf die Namurgröße des Ventils bezieht, nicht auf die Anschlussgröße. Außerdem kann auf der Oberseite des Stellantriebs eine Stellungsregler- oder Endschalterbox nach VDI/VDE 3845 montiert werden. Der Antrieb ist ATEX-zertifiziert (EX II 2GD c) und darf daher in explosionsgefährdeten Umgebungen eingesetzt werden.

Profis

• Doppeltwirkende Antriebe ermöglichen eine bessere Kontrolle als einfachwirkende Antriebe.
• Geeignet für die meisten Vierteldrehventile mit ISO 5211 F07.

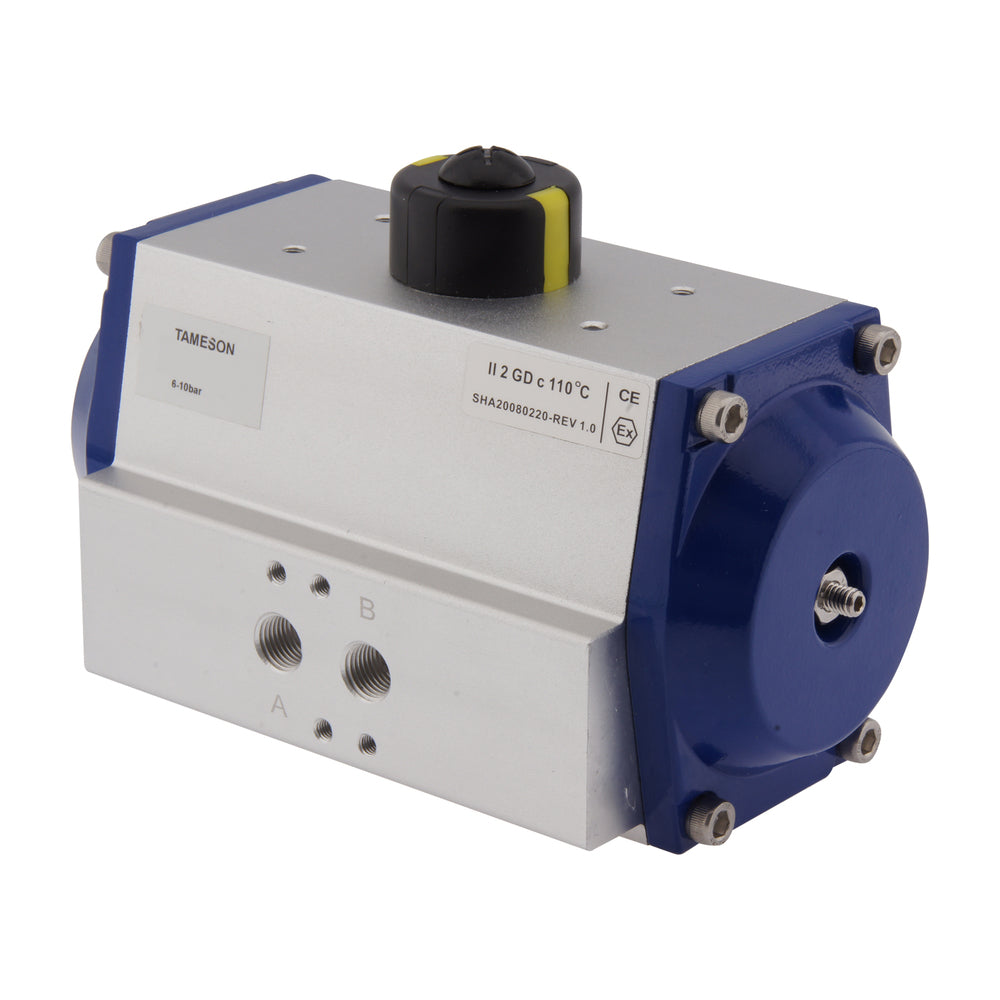

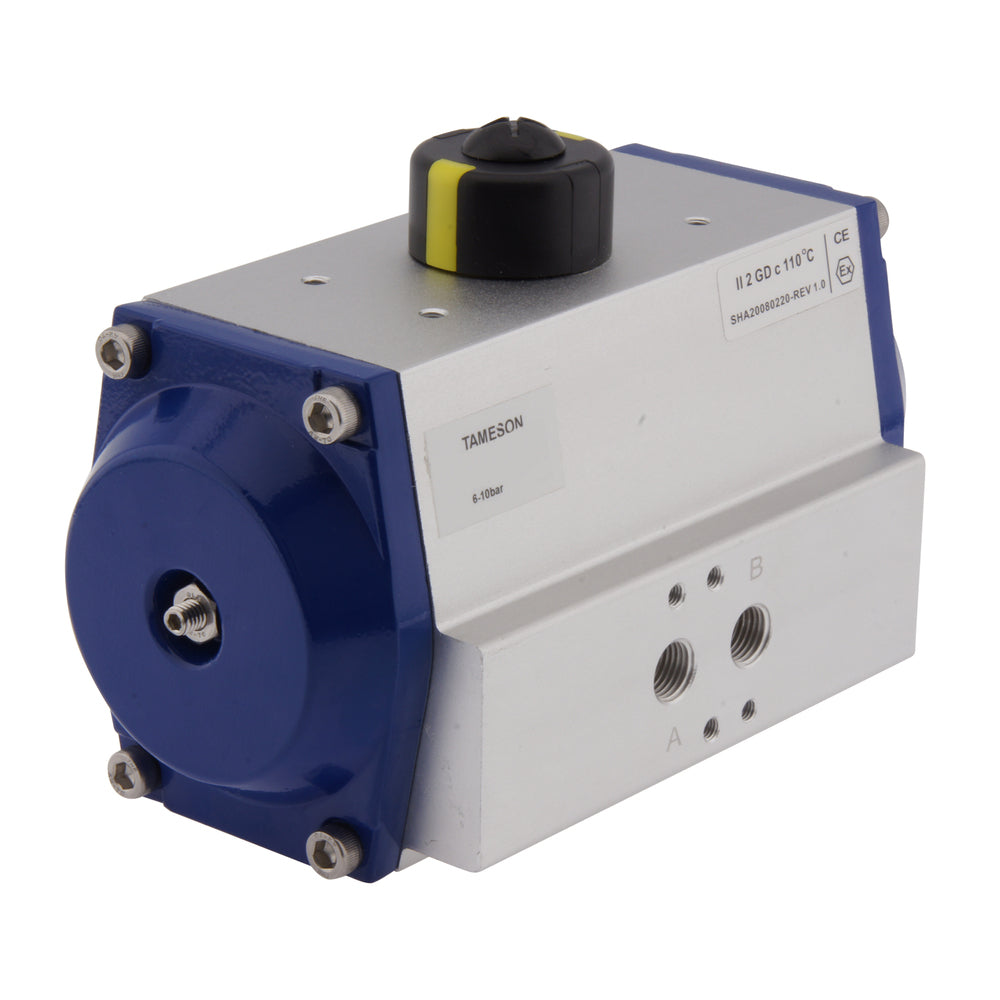

• Möglichkeit der direkten Montage eines Namur-Magnetventils zur Reduzierung von Fittings und Schläuchen.
• Optionale FKM-Dichtung zur Erhöhung der Höchsttemperatur.
• ATEX (EX II 2GD c) zertifiziert für explosive Umgebungen.
• Schnelles Öffnen/Schließen.
• Die mechanische Anzeige auf der Oberseite zeigt die Ventilstellung an.
• Kann mit einem Endschalterkasten ausgestattet werden.

Nachteile

• Doppeltwirkende Antriebe verbrauchen mehr Druckluft als einfachwirkende Antriebe.
• Erfordert ein Druckluftsystem und ein Magnetventil zur Steuerung der Luftzufuhr.
• Der Energieverbrauch ist höher als bei elektrischen Antrieben.

PAL-Reihe

Mit den pneumatischen Schwenkantrieben PAL können Sie Kugelhähne oder Absperrklappen mit Druckluft steuern. Sie bieten eine zuverlässige und robuste Lösung für die Automatisierung größerer Armaturen zu geringeren Investitionskosten als elektrische Antriebe. Sie werden auf Vierteldrehventile mit einem ISO 5211 Top-Flansch (von F03 bis F12) montiert. Mit 8 verschiedenen Körpergrößen erzeugen sie einen Drehmomentbereich von 9,92 Nm bis 901,8 Nm bei 8 bar. Sie sind mit einer zuverlässigen Aluminium-Zahnstange und einem Ritzel ausgestattet und können entweder einfachwirkend (federöffnend oder federschließend) oder doppeltwirkend für eine bessere Kontrolle sein. Diese Betätigungselemente sind mit einem eloxierten Aluminiumgehäuse und einer Abdeckung aus Acetalharz (Größen 1-6) oder Aluminium (Größen 12-130) ausgestattet. Der Standardtemperaturbereich liegt bei -20°C bis 80°C mit einer NBR-Dichtung. Optional ist eine FKM-Dichtung für eine erhöhte Höchsttemperatur von 120°C (Größen 1-6) oder 150°C (Größen 12-130) erhältlich. Alle Ventile haben eine G1/4&quot Namur-Schnittstelle nach VDI/VDE 3845 mit entweder G 1/8&quot oder G1/4&quot-Gewinde. Der Antrieb ist dank der ATEX-Zertifizierung (EX II 2GD c) für explosionsgefährdete Umgebungen geeignet.
