Referenz: PALC-012-05-11
Marke: Tameson

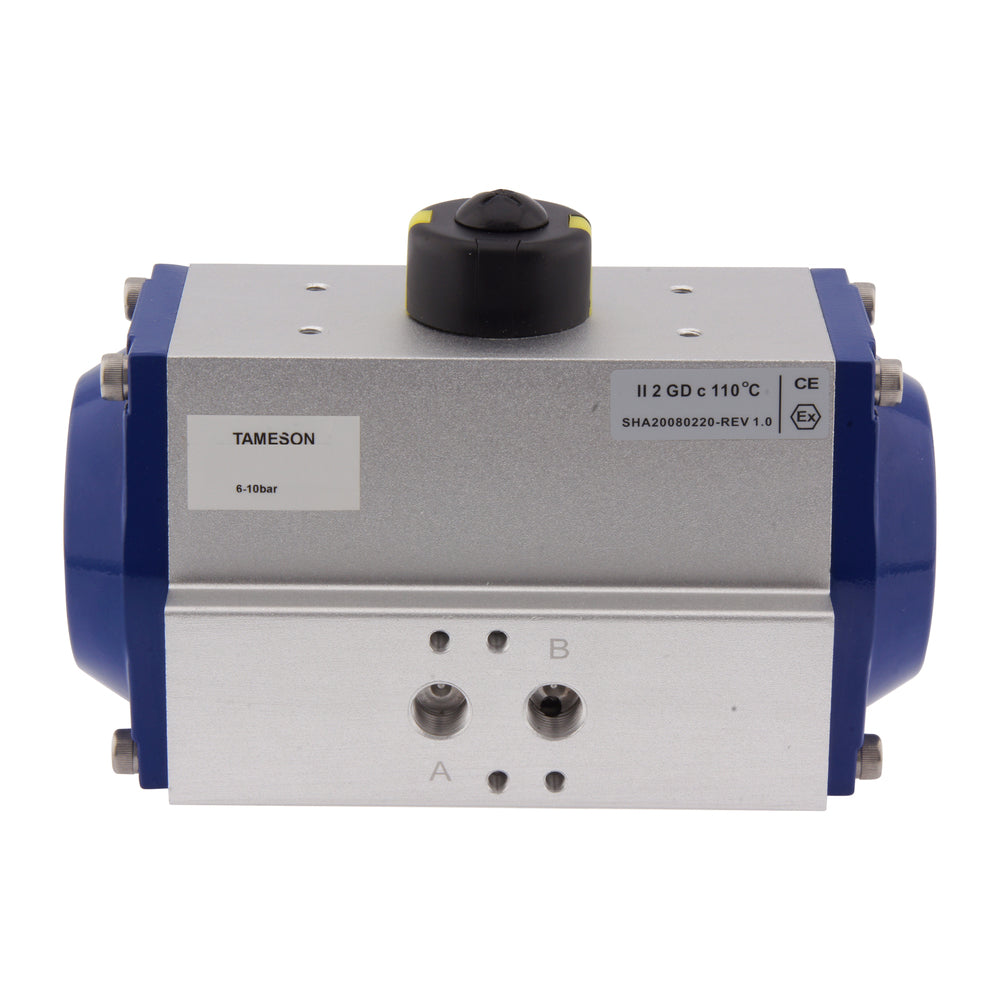

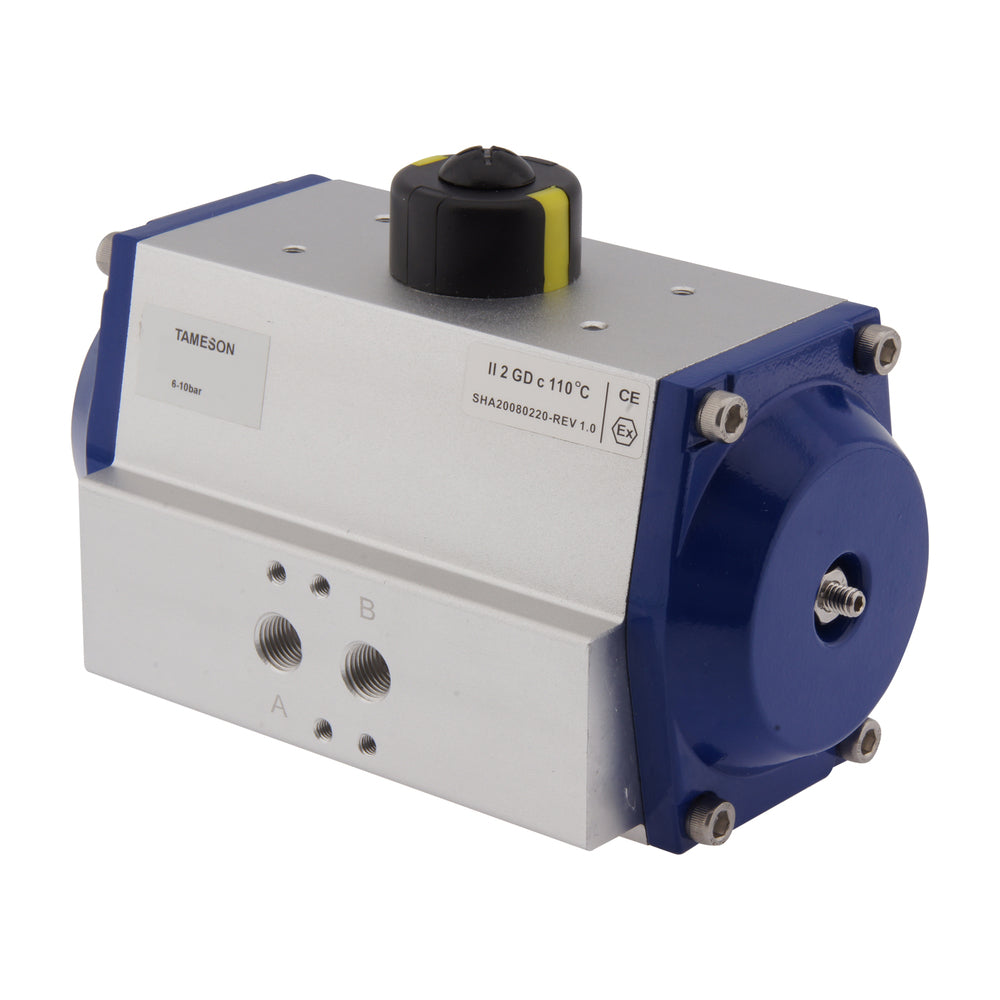

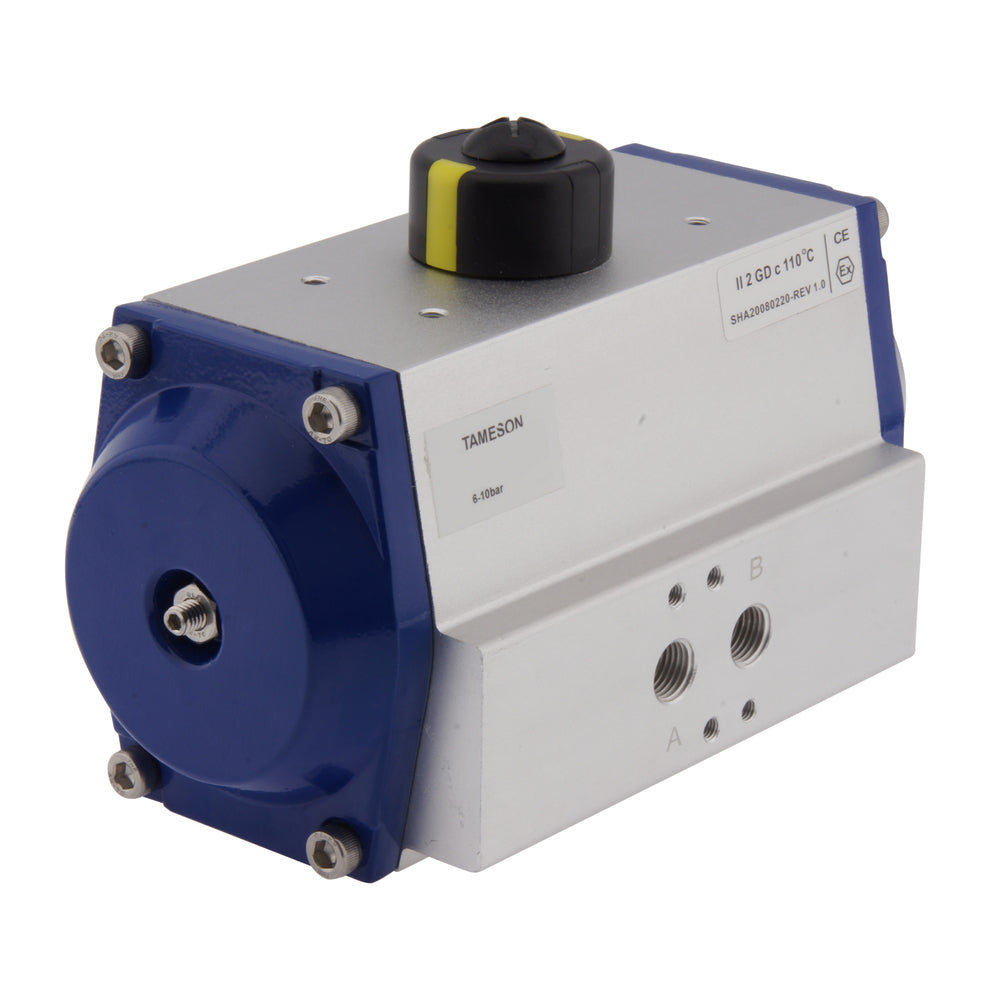

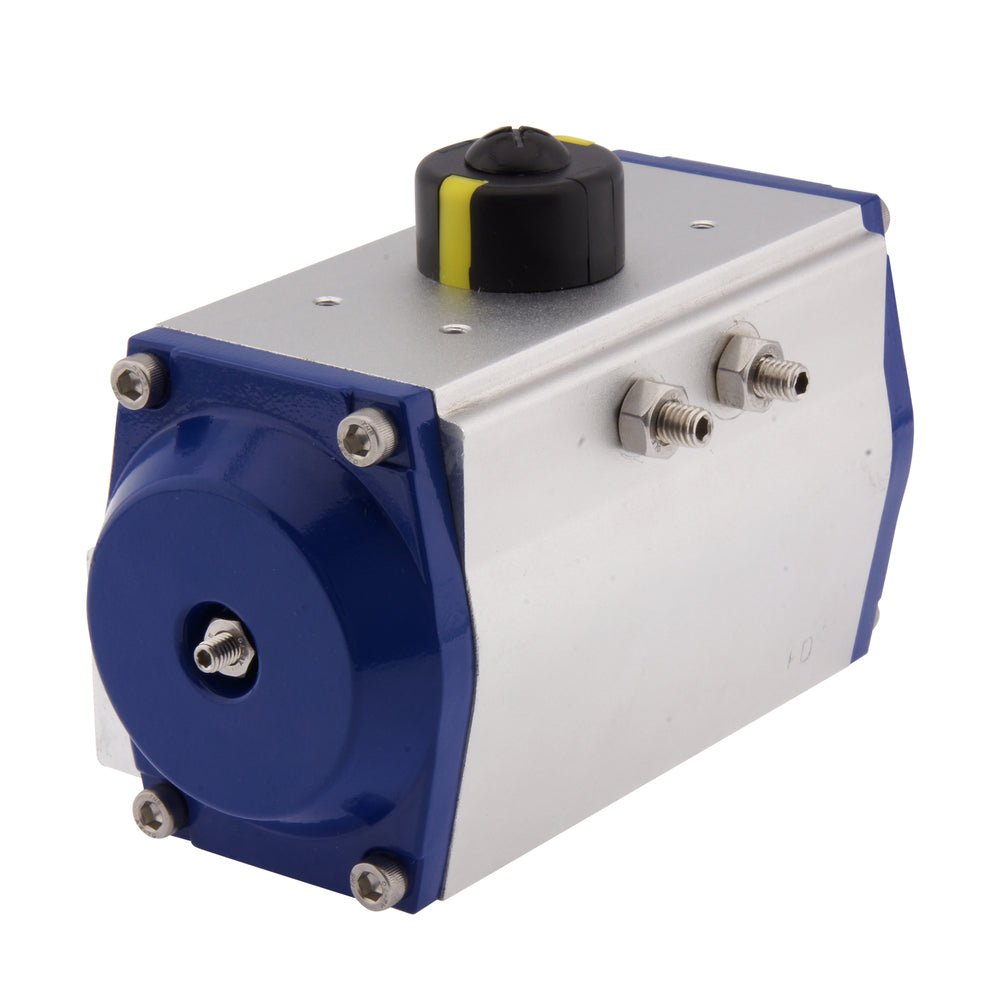

Mit diesem pneumatischen Stellantrieb können Sie Vierteldrehventile (Kugelhähne oder Absperrklappen) mit Druckluft steuern, die ein Drehmoment von 28 Nm bei 8 bar erzeugt. Er verfügt jedoch über ein Steuerdruckfenster von 6-10 bar, um das Drehmoment zu erhöhen oder zu verringern. Kompatibel mit ISO 5211 F05-Ventilen. Sie ist federgeschlossen und verfügt über ein zuverlässiges Zahnstangen-Ritzel-System. Der Umgebungstemperaturbereich liegt bei -20°C bis 80°C und er ist nach ATEX (EX II 2GD c) zertifiziert. Schließen Sie einen Luftschlauch über die G1/4"-Anschlüsse an oder montieren Sie ein 1/4"-Namur-Magnetventil (VDI/VDE 3845) direkt auf den Antrieb.

Alle anzeigen
Regulärer Preis
€674.05
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€566.43
ohne MwSt.

Vorrätig +2 Tage Auf Anfrage Auf Anfrage
Bei einer größeren Menge als 0 des Produkts PALC-012-05-11 erhöht sich die Lieferzeit der Bestellung um 2 Tage. Der Artikel ist in der von Ihnen gewählten Menge nicht online verfügbar, es gibt 6 Artikel, die online bestellt werden können. Bei größeren Mengen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel kann nicht online bestellt werden. Bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit anzufordern.

Versand nach Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 3 - 4 Werktagen

Beschreibung
Spezifikationen
Downloads
Zubehör

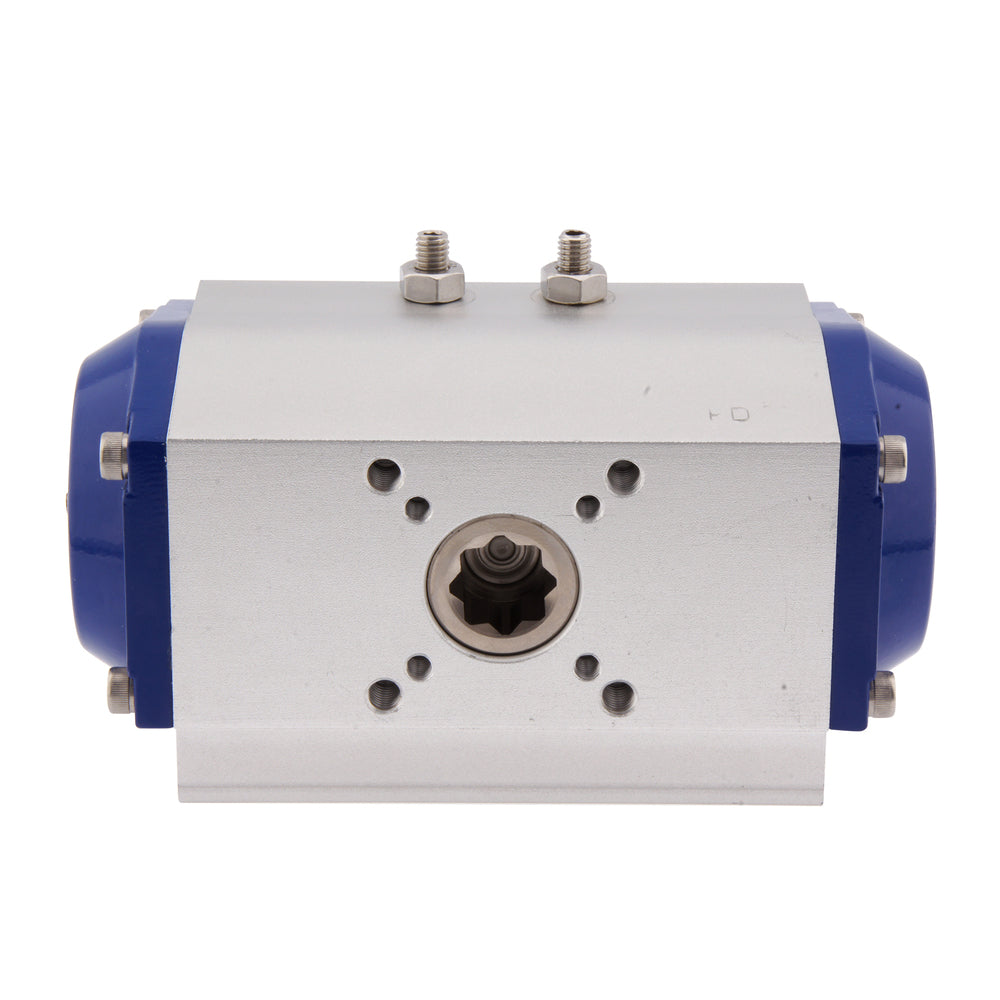

Durch den Einbau eines pneumatischen Stellantriebs in ein Kugel- oder Klappen-Vierteldrehventil können diese mit Druckluft ferngesteuert werden, um die Automatisierung des Systems zu erhöhen. Pneumatische Antriebe sind eine zuverlässige Lösung zur Steuerung größerer Ventile bei relativ geringen Investitionskosten. Diese Ventile haben in der Regel einen Montageflansch nach ISO 5211, so dass sie für einen Stellantrieb vorbereitet sind. Dieser Antrieb ist kompatibel mit ISO 5211 F05 oder F07 Ventilen und hat einen 11 mm Sternanschluss für Vierkantantriebswellen. Die Größe der Welle kann mit Adaptern reduziert werden. Bitte prüfen Sie sorgfältig das Datenblatt und die Flanschabmessungen Ihres Ventils, da es viele Varianten auf dem Markt gibt. Dieser Stellantrieb erzeugt ein Drehmoment von 28 Nm bei 8 bar, verfügt aber über ein Steuerdruckfenster von 6-10 bar, um das Drehmoment zu erhöhen/verringern. Der Antrieb ist einfachwirkend und federschließend, um Druckluft zu sparen, und kehrt bei Luft- oder Stromausfall automatisch in die Ausgangsposition zurück. Er ist mit einer zuverlässigen Aluminium-Zahnstange und einem Ritzel ausgestattet, das sich drehen lässt. Die Verwendung von Drosselventilen an den Auslassöffnungen (nach dem Magnetventil) ermöglicht die Einstellung der Drehgeschwindigkeit. Diese Aktuatoren sind mit einem eloxierten Aluminiumgehäuse und einer Aluminiumabdeckung langlebig. Aufgrund der NBR-Dichtung liegt der Temperaturbereich bei -20°C bis 80°C. Schließen Sie einen Luftschlauch an die seitlichen G1/4"-Anschlüsse an oder montieren Sie ein 1/4"-Namur-Magnetventil (VDI/VDE 3845) direkt auf den Antrieb. Außerdem kann auf der Oberseite des Stellantriebs eine Stellungsregler- oder Endschalterbox nach VDI/VDE 3845 montiert werden. Der Antrieb ist ATEX-zertifiziert (EX II 2GD c) und darf daher in explosionsgefährdeten Umgebungen eingesetzt werden.

Vorteile:

  • Einfachwirkend spart Druckluft und das Ventil kehrt bei Luft- oder Stromausfall in die Ausgangsstellung zurück.
  • Geeignet für die meisten Vierteldrehventile mit ISO 5211 F05.
  • Möglichkeit der direkten Montage eines Namur-Magnetventils zur Reduzierung von Fittings und Schläuchen.
  • Optionale FKM-Dichtung zur Erhöhung der Höchsttemperatur.
  • ATEX (EX II 2GD c) zertifiziert für explosive Umgebungen.
  • Schnelles Öffnen/Schließen.

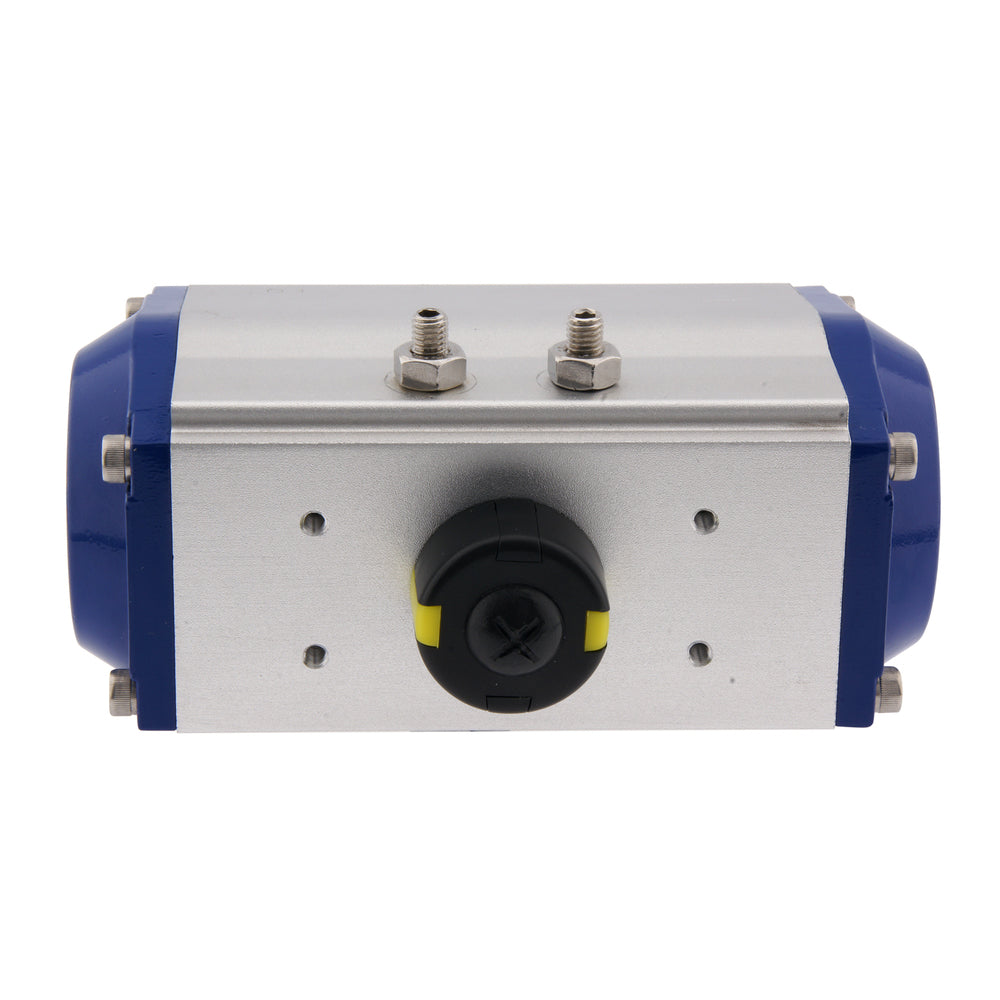

  • Die mechanische Anzeige auf der Oberseite zeigt die Ventilstellung an.
  • Kann mit einem Endschalterkasten ausgestattet werden.

Nachteile:

  • Einfachwirkende Antriebe bieten weniger Kontrolle als doppeltwirkende Antriebe.
  • Erfordert ein Druckluftsystem und ein Magnetventil zur Steuerung der Luftzufuhr.
  • Der Energieverbrauch ist höher als bei elektrischen Antrieben.

PAL-Reihe

Mit den pneumatischen Schwenkantrieben PAL können Sie Kugelhähne oder Absperrklappen mit Druckluft steuern. Sie bieten eine zuverlässige und robuste Lösung für die Automatisierung größerer Ventile zu geringeren Investitionskosten als elektrische Antriebe. Sie werden auf Vierteldrehventile mit einem ISO 5211 Top-Flansch (von F03 bis F12) montiert. Mit 8 verschiedenen Körpergrößen erzeugen sie einen Drehmomentbereich von 9,92 Nm bis 901,8 Nm bei 8 bar. Sie sind mit einer zuverlässigen Aluminium-Zahnstange und einem Ritzel ausgestattet und können entweder einfachwirkend (federöffnend oder federschließend) oder doppeltwirkend für eine bessere Kontrolle sein. Diese Stellantriebe sind mit einem eloxierten Aluminiumgehäuse und einer Abdeckung aus Acetalharz (Größen 1-6) oder Aluminium (Größen 12-130) ausgestattet. Der Standardtemperaturbereich liegt bei -20°C bis 80°C mit einer NBR-Dichtung. Optional ist eine FKM-Dichtung für eine erhöhte Höchsttemperatur von 120°C (Größen 1-6) oder 150°C (Größen 12-130) erhältlich. Alle Ventile haben eine G1/4" Namur-Schnittstelle nach VDI/VDE 3845 mit entweder G 1/8" oder G1/4" Gewinde. Der Antrieb ist dank der ATEX-Zertifizierung (EX II 2GD c) für explosionsgefährdete Umgebungen geeignet.


Hinweis: Kein Befestigungsmaterial enthalten.
