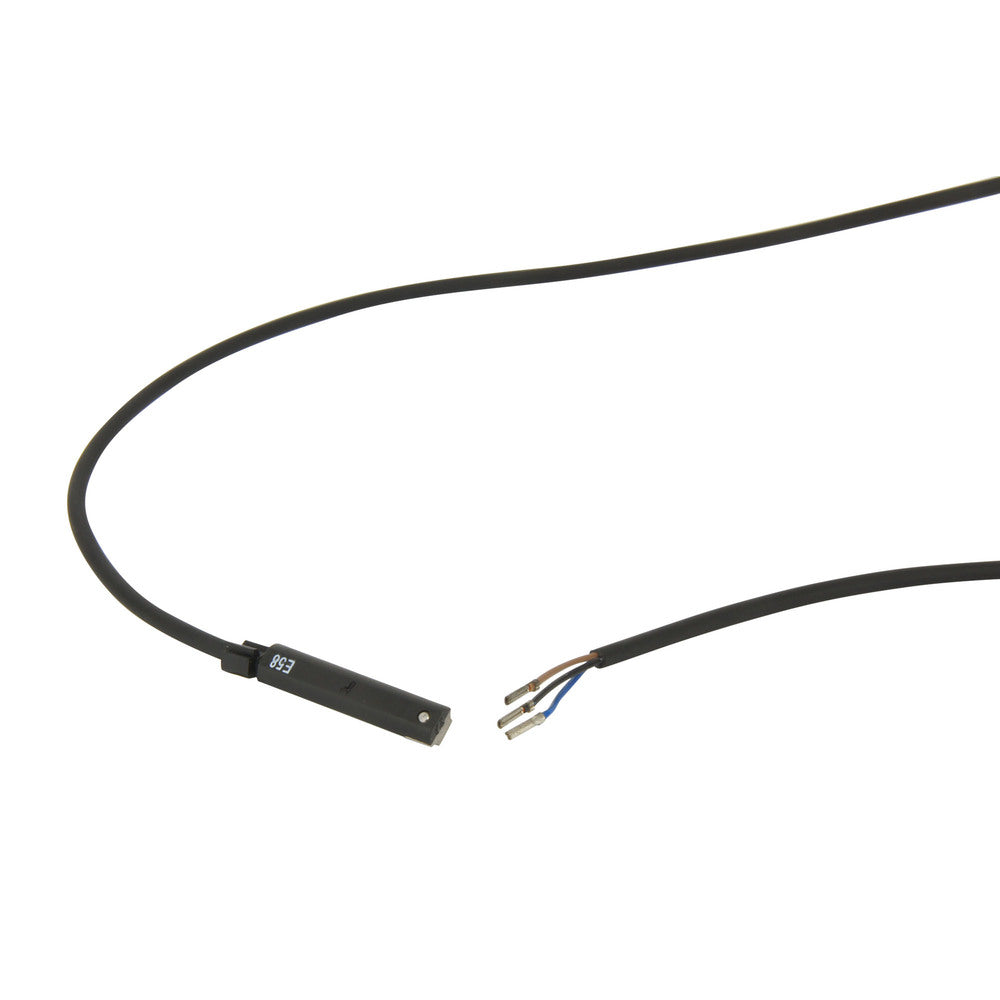

PNP 3m Reed-Lagegeber 10-30V DC - RCI

Dieser pneumatische Zylindersensor bietet Positionsrückmeldung für Steuersysteme in automatisierten Maschinen und Anlagen. Dieser Reed-Schalter, auch magnetischer Näherungssensor genannt, kann die Annäherung eines Pneumatikzylinderkolbens aufgrund eines internen Magneten am Kolben zuverlässig feststellen. Wenn sich der Kolben bewegt und der interne Magnet den Sensor passiert, schaltet der Ausgang auf "EIN", um dem Steuersystem den Status (Position) des Zylinders zu melden. Je nachdem, wo der Sensor montiert ist, kann er Ausfahren, Einfahren oder einzelne Positionen entlang des Zylinderkörpers erkennen. Dieser Sensor benötigt 10 - 30 V DC. Dieser Sensor verfügt über eine 3-Leiter-PNP-Ausgangskonfiguration mit einem 3 m langen Kabel für die Stromversorgung. Eine LED ist für die Fehlersuche und die Anzeige des Betriebsstatus verfügbar. Es ist wichtig zu beachten, dass die maximale Leistungsaufnahme für diesen Sensor 10 W beträgt und niemals überschritten werden sollte, um Schäden am Sensor zu vermeiden. Um den Einbauraum zu reduzieren, hat dieser Sensor ein kompaktes Design mit einer Länge von 30 mm, einer Höhe von 4,7 mm und einer Breite von 6,3 mm. Der Einfachheit halber wird dieser Sensor in einer Nut am Gehäuse des Zylinders nach ISO 15552 oder ISO 21287 angebracht. Der Sensor wird dann mit der Schraube sicher fixiert. Dieser Sensor hat die Schutzart IP67, ist für einen Temperaturbereich von -10 bis 70 °C geeignet und hat ein Kunststoffgehäuse. Bitte lesen Sie die Bedienungsanleitung, bevor Sie den Sensor anschließen, um Schäden zu vermeiden.

Vorteile:

• Verwendet zuverlässige Reed-Schalter-Technologie zur Erkennung der Zylinderposition
• Geringer Platzbedarf für die einfache Montage an Pneumatikzylindern nach ISO 15552 oder ISO 21287
• Praktisches 3 m langes Kabel für die Leistungsverkabelung
• Temperaturbereich von -10 bis 70 °C
• Geeignet für raue Umgebungen dank der Schutzart IP67

Nachteile:

• Es wird nicht für Anwendungen mit extrem hohen Schock- oder Vibrationsbelastungen empfohlen, aber für die meisten Anwendungen ist es perfekt geeignet
• Er hat eine begrenzte Anzahl von Schaltzyklen, aber mit einer Lebensdauer von über 10 Millionen Schaltzyklen ist er für die meisten Situationen mehr als ausreichend

RCI-Reihe

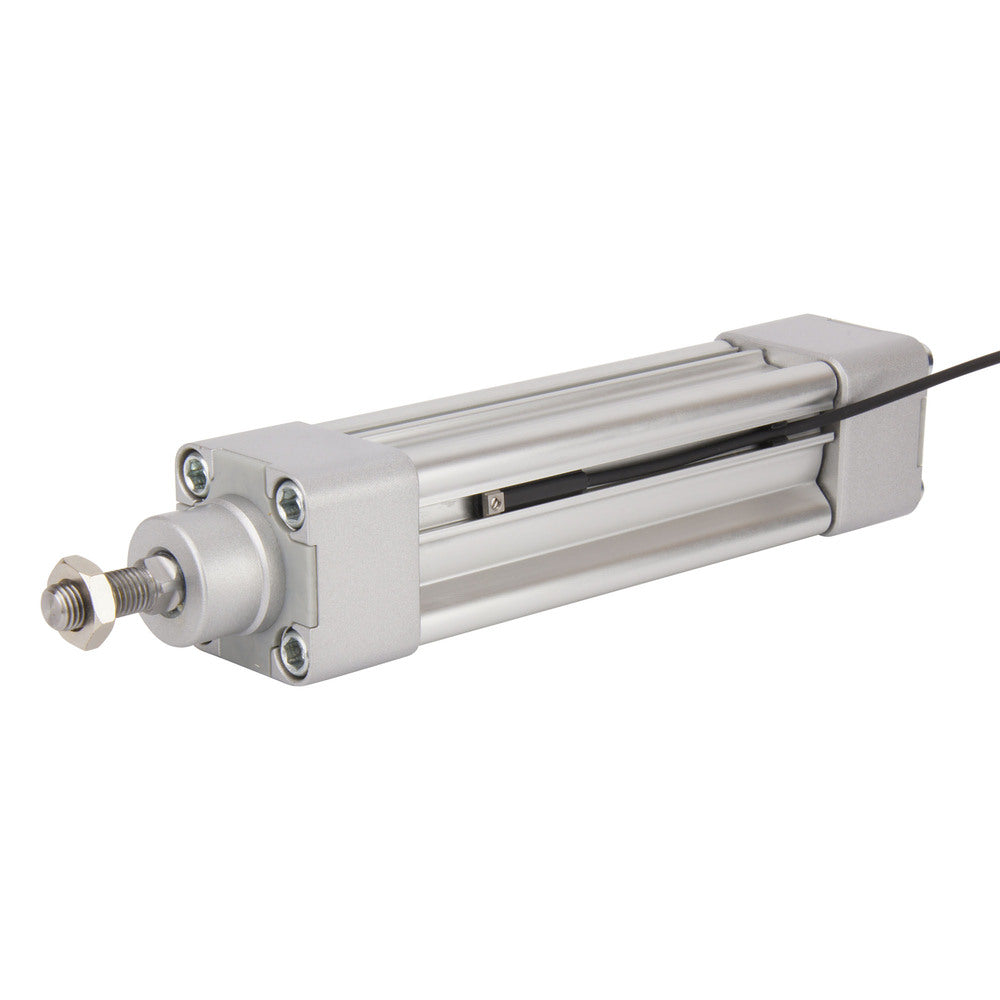

Der pneumatische Zylindersensor der RCI-Serie von Mindman ist ein Reed-Schalter, der für ISO 15552- oder 21287-Zylinder entwickelt wurde, um eine zuverlässige, schnelle und genaue Positionsrückmeldung an Steuersysteme zu liefern. Das kompakte Design mit einer Länge von 30 mm, einer Höhe von 4,7 mm und einer Breite von 6,3 mm minimiert die für die Montage benötigte Fläche. Er wird in einer Nut entlang des Gehäuses am Pneumatikzylinder befestigt und mit einer Stellschraube sicher fixiert. Sie können mit einem Kabel in verschiedenen Längen oder einem M8-Anschluss geliefert werden. Die Verdrahtung wird in 2-Draht- (5-240V AC/DC) oder 3-Draht-Konfigurationen (10-30V DC) mit einer LED-Anzeige zur Fehlersuche und zum Betriebsstatus angeboten. Mit einem Betriebstemperaturbereich von -10 bis 70 °C, der Schutzart IP67 und einem Kunststoffgehäuse ist er für den Einsatz in einer Vielzahl von Umgebungen geeignet.
