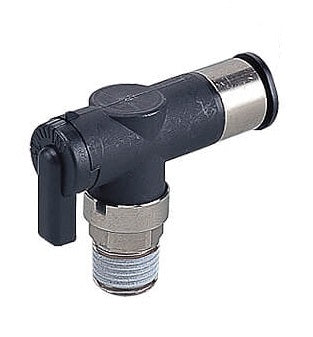

R1/8" - 4mm Winkel 2-Weg Kugelhahn Serie 10

Es handelt sich um einen 2-Wege-Kugelhahn mit Krümmer für die Steuerung des Luftstroms (Öffnen/Schließen). Er hat eine Kugel mit einer Bohrung, die einen Luftstrom ermöglicht, wenn die Bohrung mit den Öffnungen ausgerichtet ist.

Er hat auf der einen Seite einen 1/8-Zoll-R-Anschluss und auf der anderen Seite einen Push-in-Anschluss mit 4 mm Außengewinde.

Er ist für einen maximalen Betriebsdruck von 7 bar (101,5 psi) geeignet. Auch für Vakuumanwendungen bei einem Druck von -1 bar (-14,5 psi) geeignet. Er verfügt über PTFE-Dichtungen, die ihn für Anwendungen in einem Temperaturbereich von 0 bis 60°C (32 bis 140 °F) geeignet machen (kein Einfrieren).

Verwenden Sie zum Öffnen oder Schließen des Ventils einen Griff mit einer Vierteldrehung. Achten Sie darauf, dass Sie es vollständig drehen, um eine Beschädigung des Ventils zu vermeiden.

Pros

• Geeignet für Vakuumanwendungen
• Die Dichtungsbeschichtung sorgt für eine sichere, dichte Verbindung mit einem Antrieb

Nachteile

• Staub kann das pneumatische System beschädigen, wenn das Vakuum ohne Filter auf der Einlassseite angelegt wird

Baureihe BVLC10

Die Serie 10 - umfasst geradlinige und gebogene 2-Wege-Kugelhähne, die für die Steuerung des Luftstroms in geöffneter und geschlossener Stellung verwendet werden. Diese Ventile können mit Einsteck- und Gewindeanschlüssen ausgestattet werden, die in verschiedenen Kombinationen gewählt werden können. Die Größen der Steckanschlüsse reichen von 4 bis 6 mm, während der Gewindeanschluss R1/8 Zoll beträgt. Die Ventile sind für einen maximalen Betriebsdruck von 7 bar und ein Vakuum von -1 bar geeignet. Sie sind dank der NBR-Dichtung für einen Temperaturbereich von 0 bis 60°C geeignet (kein Einfrieren). Das Gehäuse besteht aus PBT, während die Gewindeanschlüsse und die Kugel aus vernickeltem Messing gefertigt sind.
