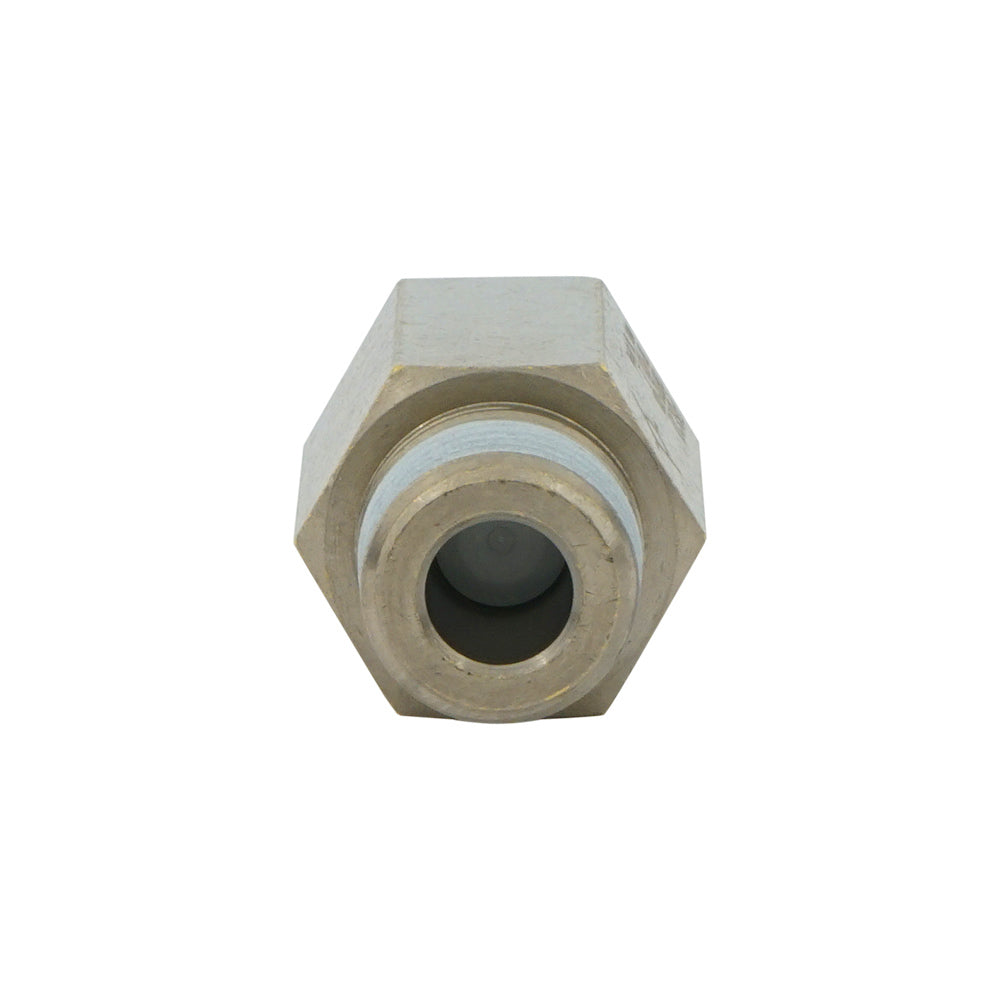

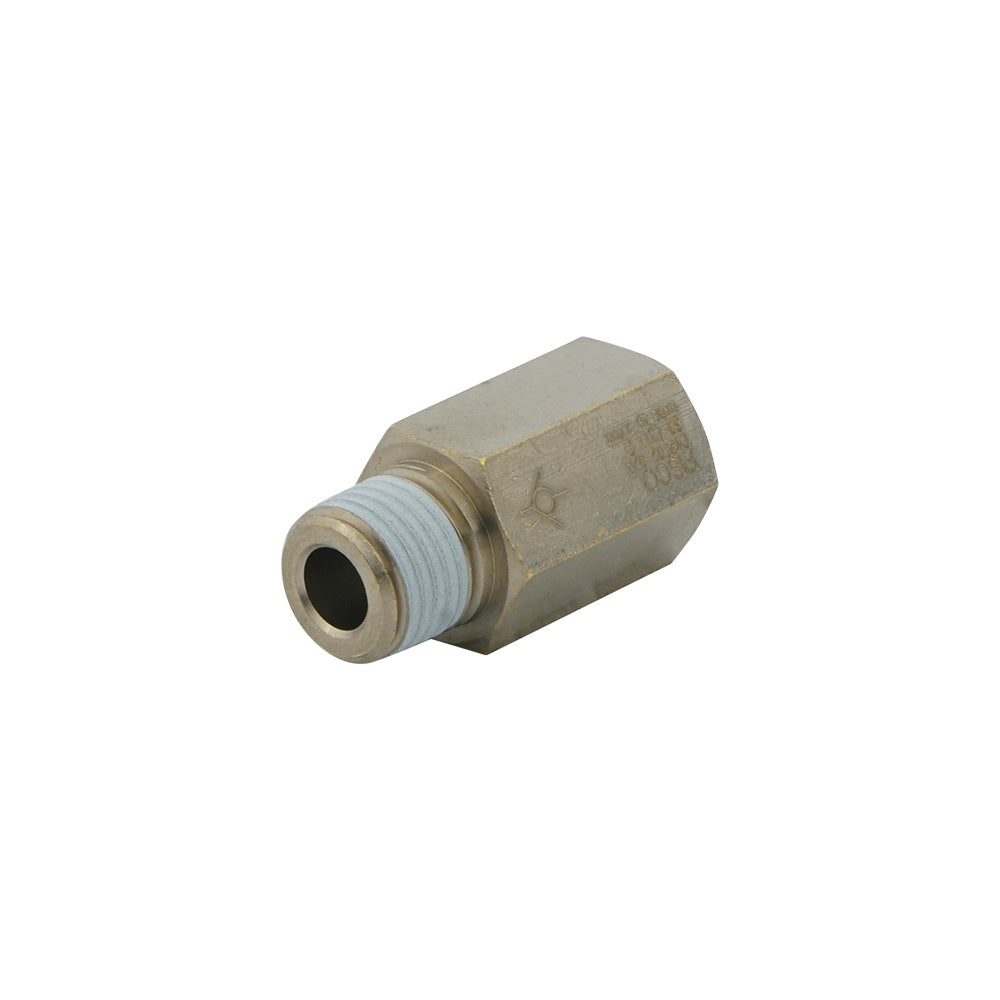

R1/8" - Rc1/8" Messausgang Harz Typ Rückschlagventil
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Beschreibung

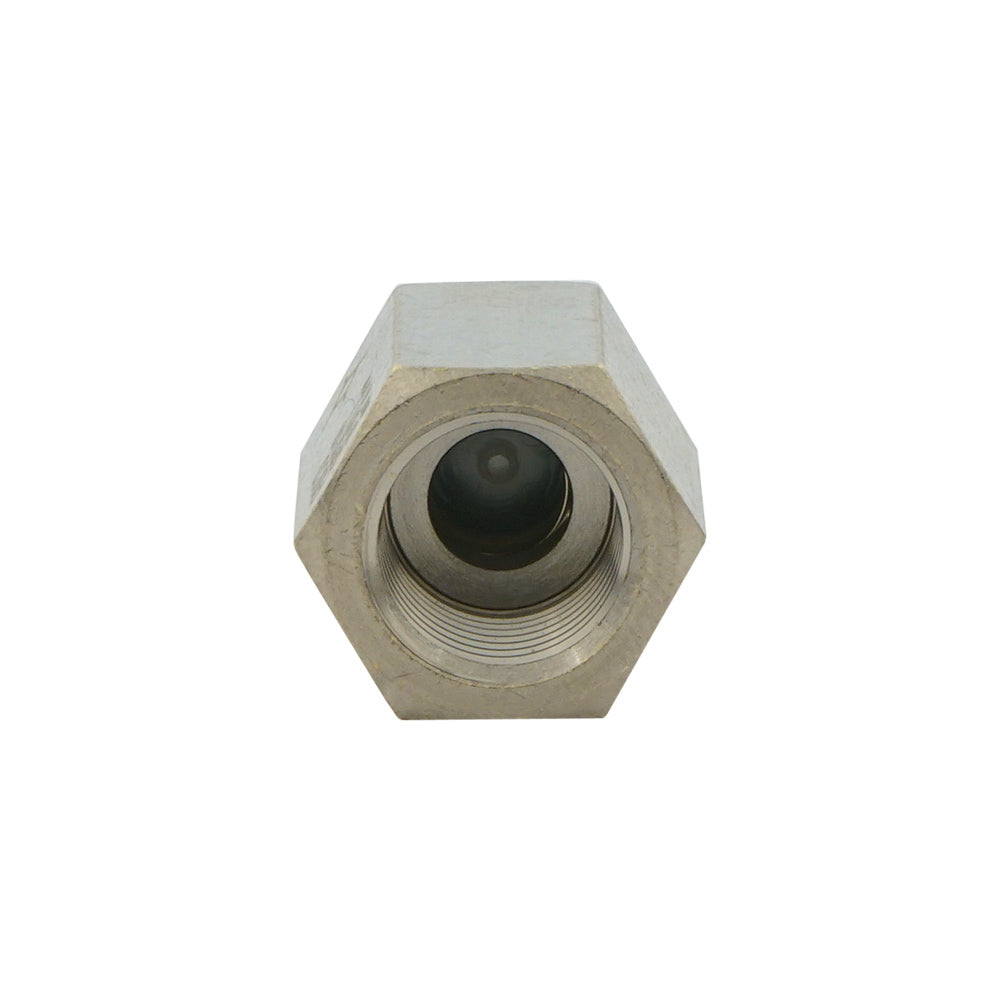

Dies ist ein Meter-Out Harz Typ gerades Rückschlagventil, das einen freien Fluss in eine Richtung ermöglicht und verhindert, dass er in die entgegengesetzte Richtung fließt. Das Ventil hat einen federbelasteten Poppet, der die Öffnung des Ventils blockiert. Wenn die Luft von der Poppet-Seite kommt, wird das Poppet von der Basis der Öffnung gedrückt und die Luft kann hindurch. Wenn die Luft von der gegenüberliegenden Seite kommt, drückt sie das Poppet gegen die Basis und blockiert seinen Weg. Die Meter-Out-Konfiguration impliziert, dass der Fluss frei von dem Außengewinde-Port und in die entgegengesetzte Richtung eingeschränkt ist. Es ist umgekehrt für die Meter-In-Konfiguration.

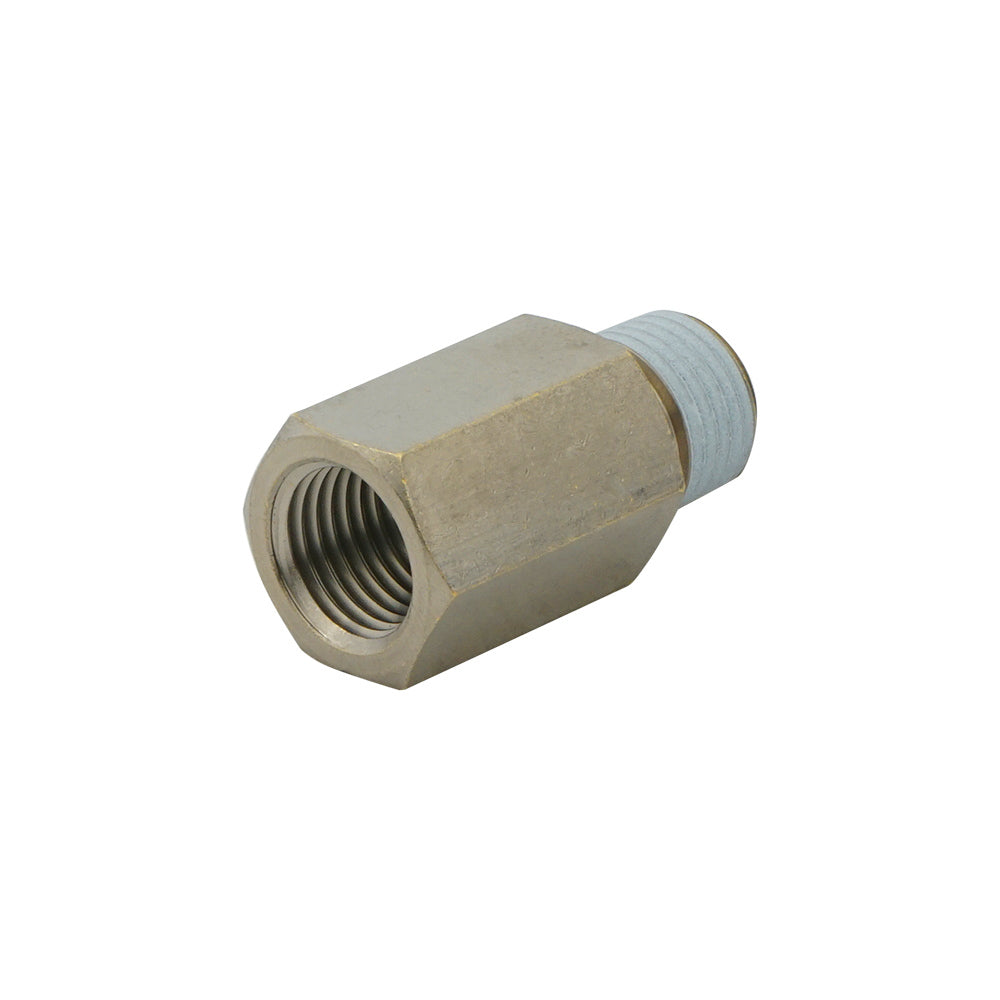

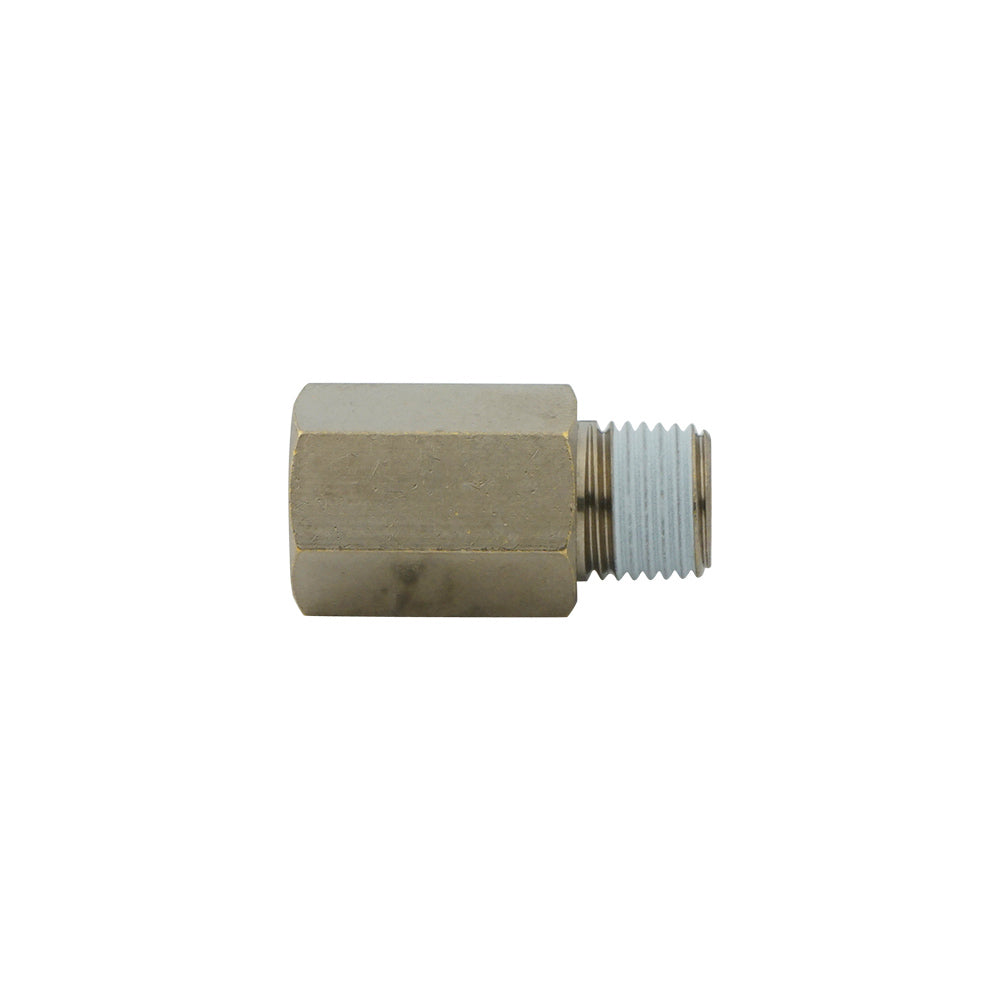

Es hat einen Außengewinde R 1/8 Zoll Port auf der einen Seite und einen Innengwinde Rc 1/8 Zoll Port auf der anderen Seite. Der Fluss wird gemessen, wenn er vom Außengewinde-Port zum Push-In-Fitting-Port geht.
Es ist geeignet für einen maximalen Betriebsdruck von 9 bar (130,5 psi). Auch geeignet für Vakuumanwendungen bei einem Druck von -1 bar (-14,5 psi). Es hat NBR-Dichtungen, die es für Anwendungen in einem Temperaturbereich von 0 bis 60°C (32 bis 140 °F) geeignet machen (kein Einfrieren).
Vorteile:
- Geeignet für Vakuumanwendungen
- Dichtmittelbeschichtung sorgt für eine sichere, abgedichtete Verbindung mit einem Aktuator
Nachteile:
- Staub könnte das pneumatische System beschädigen, wenn Vakuum ohne Filter an der Eingangsseite angewendet wird
CVPF-Serie
Die CVPF-Serie umfasst federbelastete Harz-Typ gerade Rückschlagventile, die einen einseitigen Luftfluss bieten. Diese Ventile haben einen konischen BSPT-R Port mit Außengewinde auf der einen Seite und einen konischen BSPT-Rc Port mit Innengwinde auf der anderen Seite. Die Größen reichen von 1/8 Zoll bis 1/4 Zoll. Der maximale Betriebsdruck liegt bei 9 bar, auch geeignet für Vakuumanwendungen bei einem Minimaldruck von -1 bar. Diese Ventile haben einen Öffnungsdruck von 0,1 bar. Die Rückschlagventile sind NBR-dicht, was sie für einen Temperaturbereich von 0 bis 60°C (kein Einfrieren) geeignet macht.
