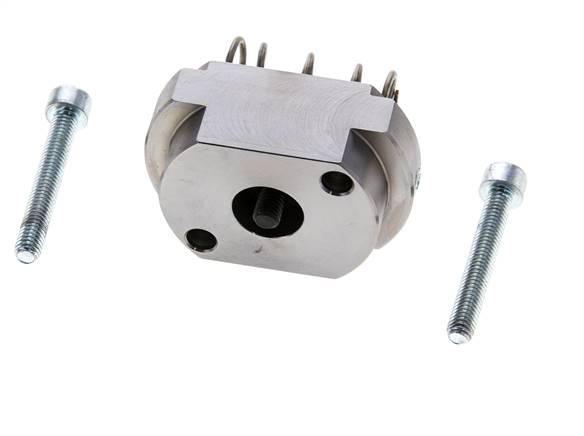

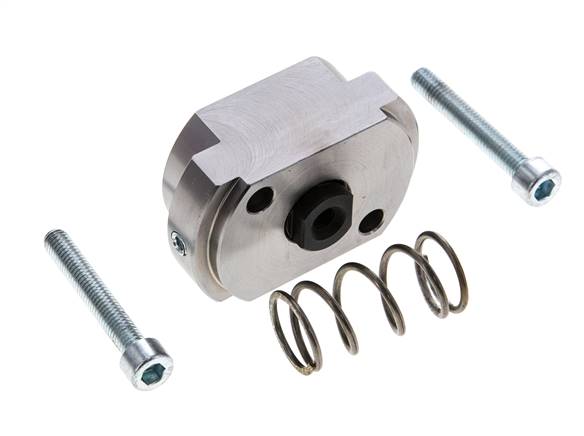

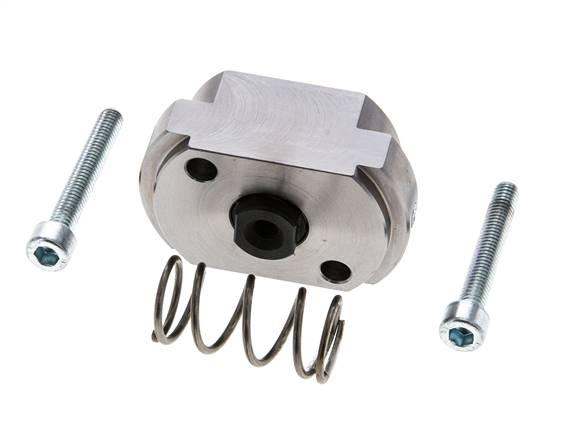

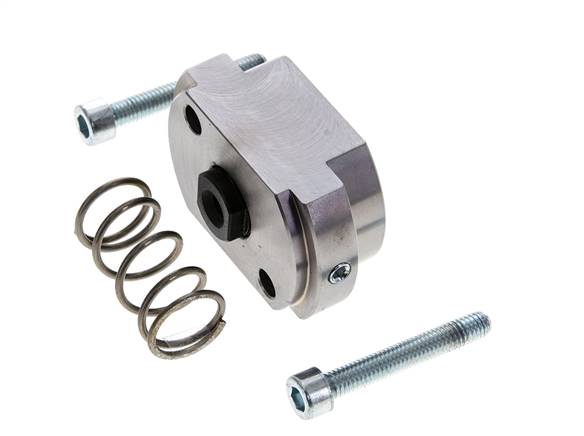

Rastsatz für hydraulisches Handhebelventil, Position 2

Serienmäßig federt jede Arbeitssektion in die Neutralstellung zurück, sobald Sie den Hebel loslassen. Mit diesem Satz bleibt der Hebel in Position 2, bis Sie ihn von Hand zurückstellen. So müssen Sie ihn bei einem langen Hub nicht festhalten, zum Beispiel beim Betrieb eines Hydromotors. Der Satz passt für eine Arbeitssektion. Wählen Sie für eine Rastung in Position 1 oder in beiden Positionen den passenden Satz.

Vorteile:

• Hebel bleibt in Position 2, Halten ist nicht nötig
• Zum Nachrüsten an einer Standard-Arbeitssektion
• Kehrt nur bei manuellem Zurückstellen in die Neutralstellung zurück

Nachteile:

• Keine Rückkehr in die Neutralstellung aus Position 2 - der Verbraucher läuft weiter, bis der Hebel zurückgestellt wird

Serie:

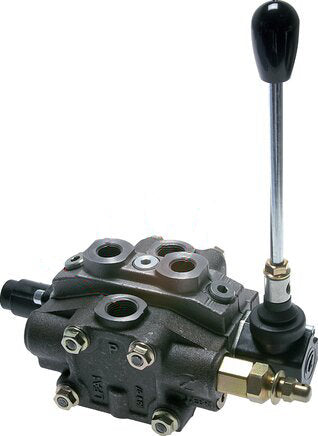

Modulare hydraulische Handhebelventile für mobile und industrielle Maschinen. Ein Steuerblock besteht aus einer Einlasssektion mit einstellbarem Druckbegrenzungsventil (40 bis 320 bar), ein bis neun Arbeitssektionen mit Handhebel und einer Auslasssektion, die mit dem Zugankersatz für die jeweilige Sektionsanzahl verspannt werden. Die Arbeitssektionen sind doppeltwirkend mit in Neutralstellung gesperrten oder zum Tank offenen Anschlüssen A und B, oder einfachwirkend mit gesperrtem Anschluss A. In Neutralstellung fließt der Pumpenstrom über einen Neutralumlaufkanal drucklos zum Tank zurück. Die Hebel kehren standardmäßig durch Federrückstellung in die Neutralstellung zurück; Rastsätze halten sie in Position 1, 2 oder in beiden. Ein optionaler Satz ermöglicht Closed Center für eine Verstellpumpe oder Power-Beyond zu einem zweiten Block. P- und T-Anschlüsse G1/2, A- und B-Anschlüsse G3/8. Eingangsdruck bis 320 bar, Rücklaufdruck max. 35 bar. Nenndurchfluss 50 l/min für Blöcke mit 1 oder 2 Arbeitssektionen, 45 l/min für 3 bis 5, 40 l/min für 6 oder 7 und 35 l/min für 8 oder 9. Gehäuse aus Stahl und Kunststoff, NBR-Dichtungen, für Mineralöl von 10 bis 300 mm²/s bei -30 bis +90 °C. Auch bekannt als Sektionsventile.
