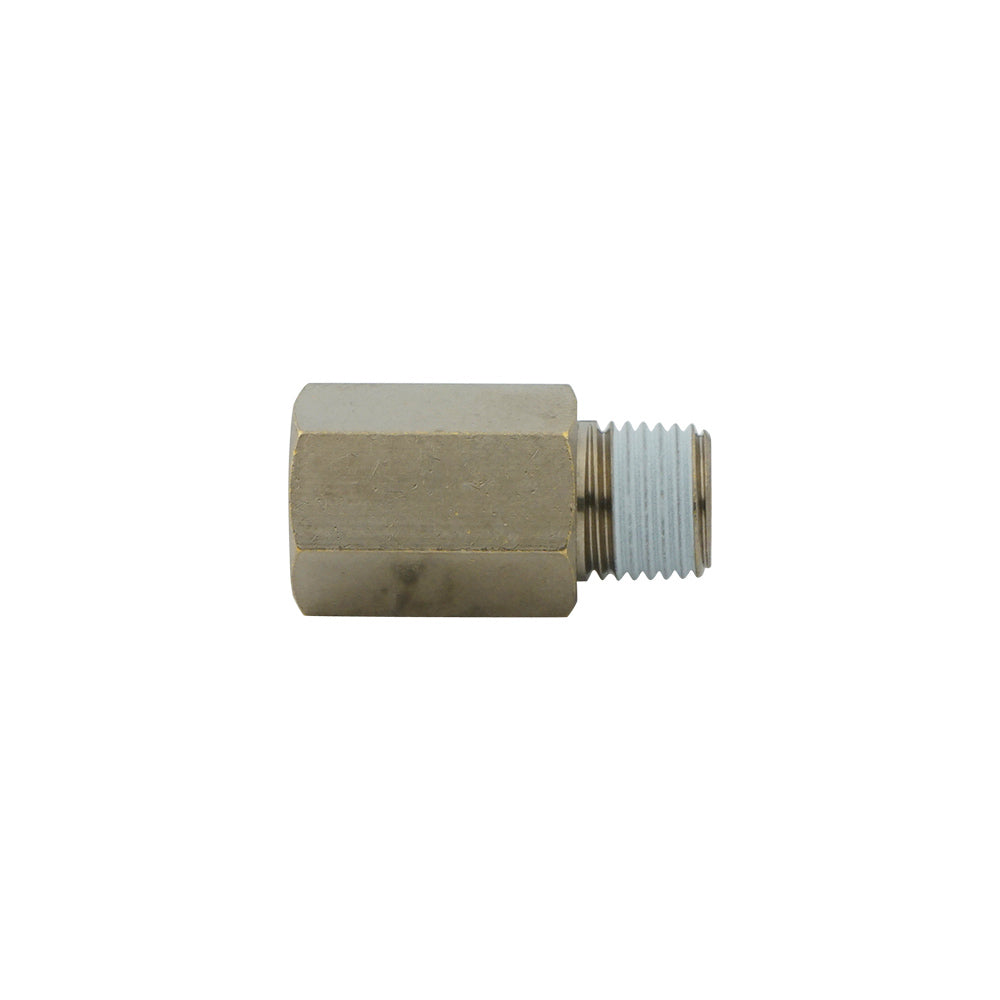

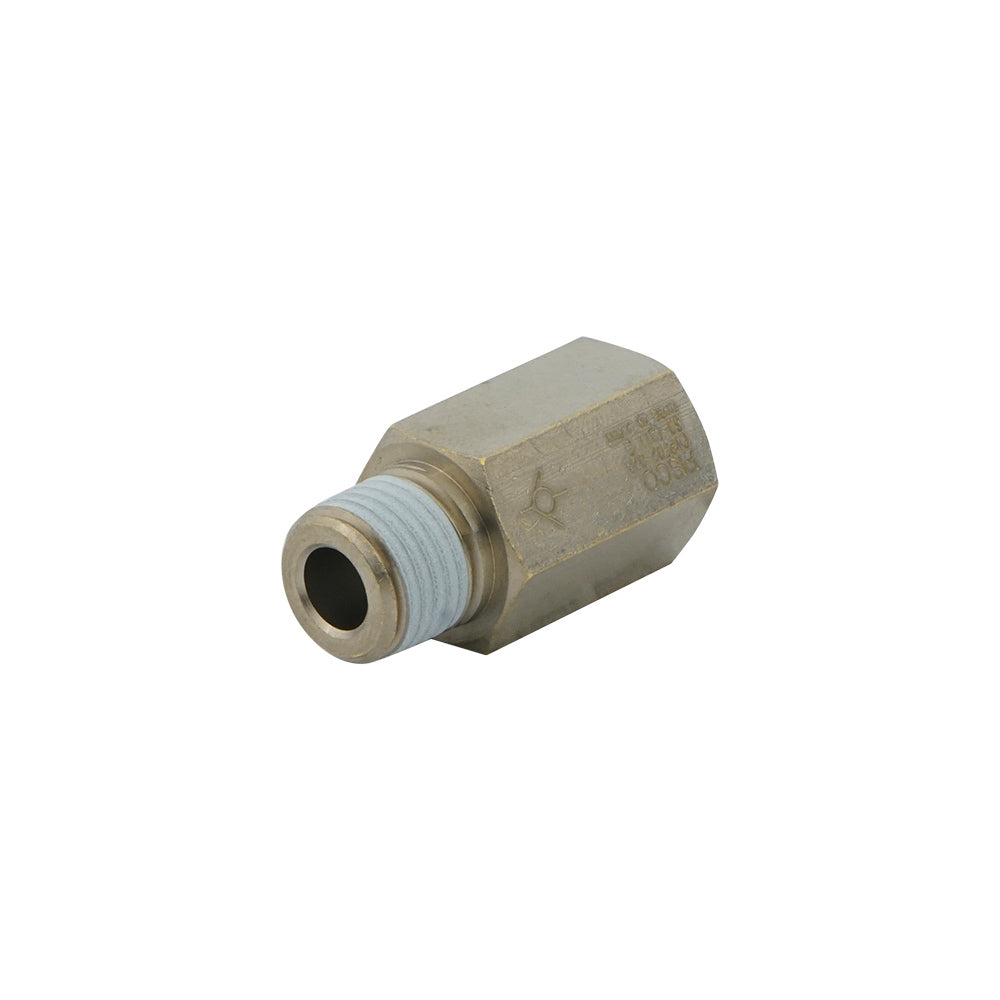

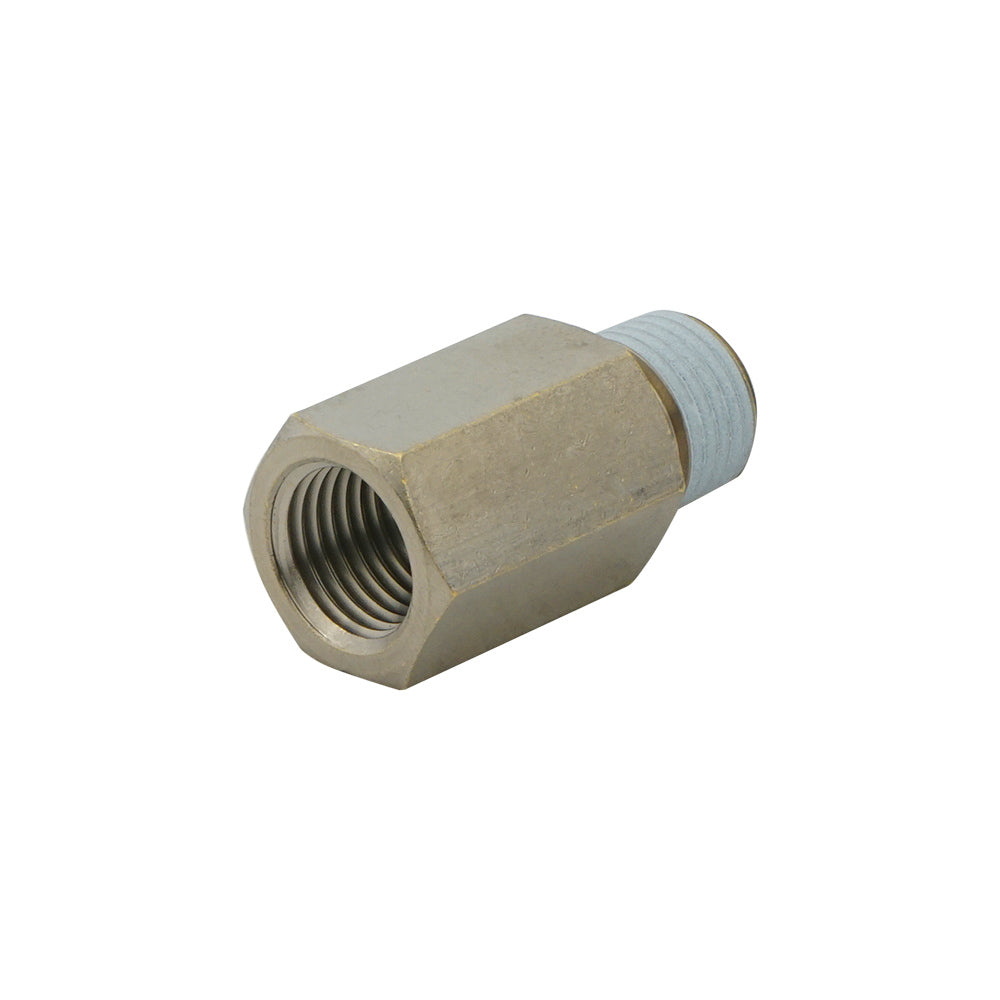

Rc1/8" - R1/8" Meter-In Harz Typ Rückschlagventil
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Beschreibung
Dies ist ein Meter-In Kunststoff Typ gerades Rückschlagventil, das einen freien Fluss in eine Richtung ermöglicht und verhindert, dass er in die entgegengesetzte Richtung fließt. Das Ventil hat einen federbelasteten Poppet, der die Öffnung des Ventils blockiert. Wenn die Luft von der Poppet-Seite kommt, wird der Poppet von der Basis der Öffnung gedrückt und die Luft kann hindurch. Wenn die Luft von der gegenüberliegenden Seite kommt, drückt sie den Poppet gegen die Basis und blockiert seinen Weg. Die Meter-Out-Konfiguration bedeutet, dass der Fluss frei von dem Außengewinde-Port ist und in die entgegengesetzte Richtung eingeschränkt ist. Es ist umgekehrt für die Meter-In-Konfiguration.

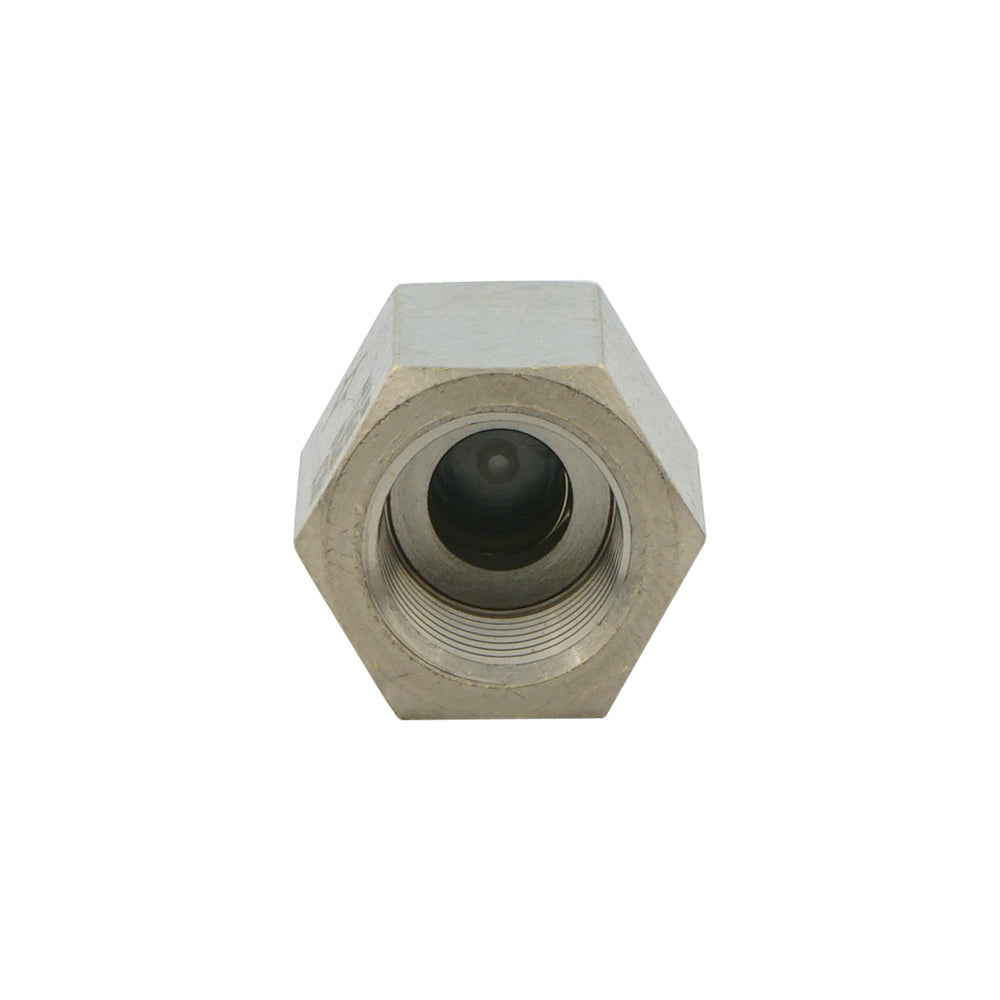

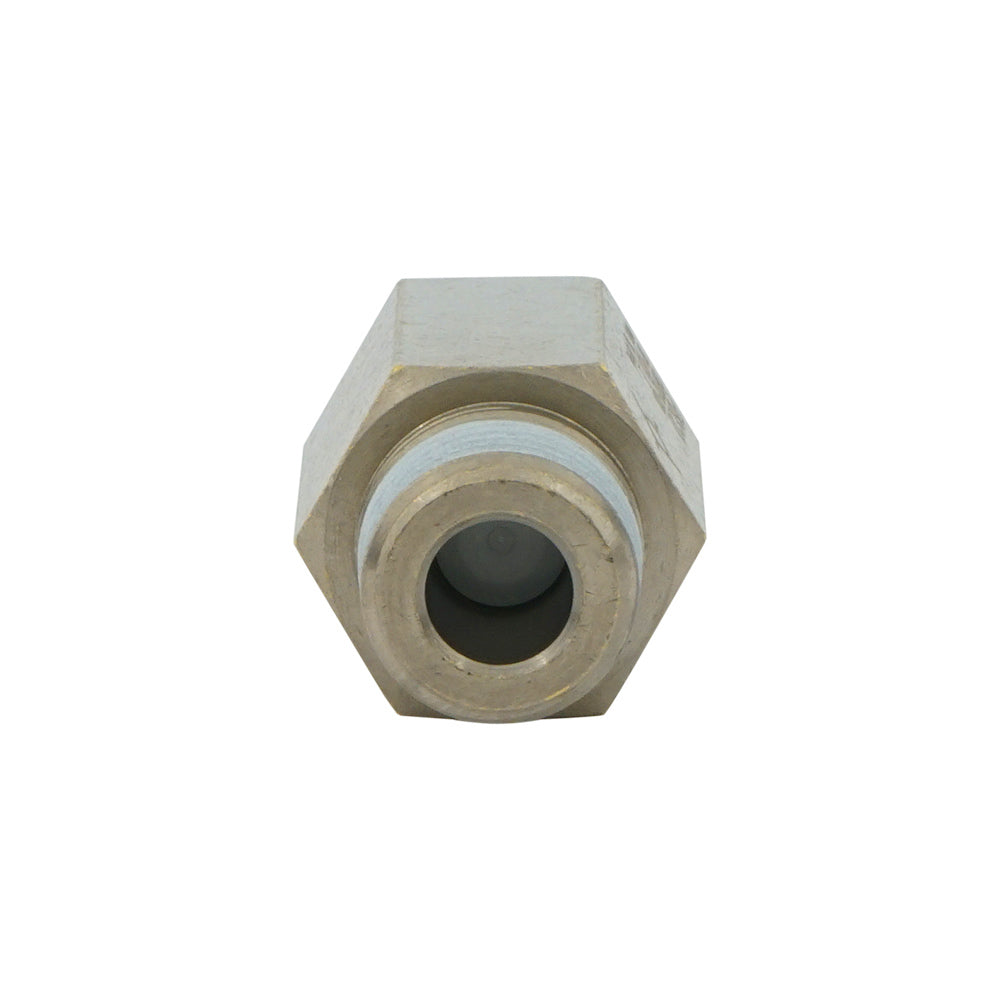

Es hat einen Außengewinde R 1/8 Zoll Port auf der einen Seite und einen Innengewinde Rc 1/8 Zoll Port auf der anderen Seite. Der Fluss wird gemessen, wenn er von der Push-In-Fitting-Port zum Außengewinde-Port geht.
Es ist geeignet für einen maximalen Betriebsdruck von 9 bar (130,5 psi). Auch geeignet für Vakuumanwendungen bei einem Druck von -1 bar (-14,5 psi). Es hat NBR-Dichtungen, die es für Anwendungen in einem Temperaturbereich von 0 bis 60°C (32 bis 140 °F) geeignet machen (kein Einfrieren).
Vorteile:
- Geeignet für Vakuumanwendungen
- Dichtmittelbeschichtung sorgt für eine sichere, abgedichtete Verbindung mit einem Aktuator
Nachteile:
- Staub könnte das pneumatische System beschädigen, wenn Vakuum ohne Filter an der Eingangsseite angewendet wird
CVPF-Serie
Die CVPF-Serie umfasst federbelastete Kunststoff gerade Rückschlagventile, die einen einrichtungsfluss von Luft bieten. Diese Ventile haben einen konischen BSPT-R Port mit Außengewinde auf der einen Seite und einen konischen BSPT-Rc Port mit Innengewinde auf der anderen Seite. Die Größen reichen von 1/8 Zoll bis 1/4 Zoll. Der maximale Betriebsdruck liegt bei 9 bar, auch geeignet für Vakuumanwendungen bei einem minimalen Druck von -1 bar. Diese Ventile haben einen Öffnungsdruck von 0,1 bar. Die Rückschlagventile sind NBR-dicht, was sie für einen Temperaturbereich von 0 bis 60°C (kein Einfrieren) geeignet macht.
