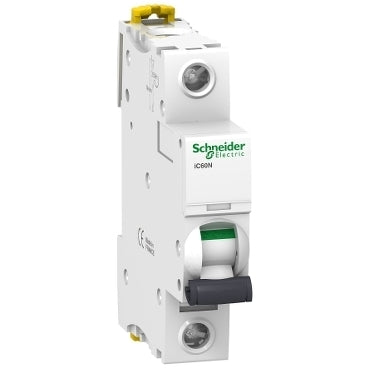

Schneider Electric Acti 9 Leistungsschalter - A9F79132
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Dieser iC60N-Schutzschalter hat ein Sichtfenster. Diese Signalisierung der Abschaltung aufgrund einer Störung durch eine rote mechanische Statusanzeige befindet sich auf der Vorderseite des Automaten. Der grüne Streifen auf dem Schalter des Leistungsschalters Acti 9 iC60 gewährleistet, dass die Kontakte physisch geöffnet sind und dass Arbeiten am nachgeschalteten Stromkreis in völliger Sicherheit durchgeführt werden können. Darüber hinaus verfügt dieser Schneider Electric Leistungsschalter über einen doppelten Clip für die Demontage, während die Kammschiene noch an ihrem Platz ist.
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Beschreibung
Der Acti9 iC60N ist ein Niederspannungs-Leistungsschalter. Dies ist ein 1P-Schutzschalter mit 1 geschützten Pol. Er hat einen Nennstrom von 32A und eine C-Schutzschaltercharakteristik. Das Abschaltvermögen dieses Leistungsschalters beträgt 6000A bei 230VAC gemäß der Norm EN/IEC 60898-1 (Haushaltsnorm) und 10kA bei 220VAC bis 240VAC gemäß der Norm EN/IEC 60947-2 (Industrienorm).
Dieser iC60N-Schutzschalter erfüllt sowohl die Haushaltsnorm EN/IEC 60898-1 als auch die Industrienorm EN/IEC 60947-2. Dieser Schutzschalter schützt die Stromkreise vor Kurzschluss- und Überlastströmen. Die einzigartige VisiTrip-Anzeige reduziert die Suche nach dem ausgelösten Schutzschalter, indem sie ihn deutlich markiert. Die grüne VisiSafe-Anzeige garantiert die physische Öffnung der Kontakte, so dass die Wartung nachgelagert durchgeführt werden kann. Der Schnellabschaltmechanismus verlängert die Lebensdauer dieses Bauteils.
Dieser Schneider Electric-Schutzschalter hat eine elektrische Lebensdauer von bis zu 10000 Zyklen und eine mechanische Lebensdauer von bis zu 20000 Zyklen. Die Ui zugeordnete Isolationsspannung beträgt 500VAC. Seine Begrenzungsklasse 3 (gemäß EN/IEC60898-1) reduziert die Kosten für den Schutz des Stromkreises. Es kann auf einer DIN-Schiene montiert werden, um eine modulare Installation zu ermöglichen. Die Breite dieses Leistungsschalters beträgt 1 Modul von 18 mm. Der Verschmutzungsgrad ist 3 und die Überspannungskategorie ist IV.
Dieses Produkt ist in der Farbe Weiß (RAL9003) ausgeführt. Die Abmessungen sind 18mm (B) x 85mm (H) x 78,5mm (T). Das Gewicht beträgt 0,215 kg. Gemäß der Norm IEC 60529 beträgt der Schutzgrad IP20. Die Schutzart geht bis zu IP40, wenn es in ein modulares Gehäuse der Isolationsklasse II eingebaut wird. Die Betriebstemperatur liegt zwischen -35°C und 70°C. Die Lagertemperatur liegt zwischen -40°C und 85°C.
