Schneider Electric Erdschluss-Schutzschalter - A9R05491

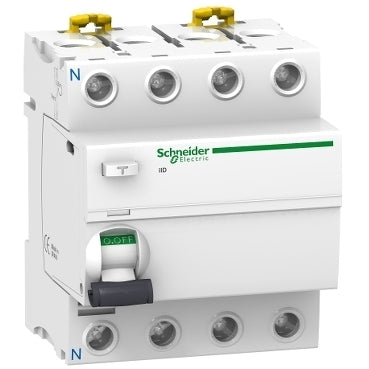

Der Acti9 iID ist ein modularer und zuverlässiger Fehlerstrom-Schutzschalter (RCCB). Es handelt sich um einen 4P-Schutzschalter mit einem Nennstrom von 100A, einer Empfindlichkeit von 300mA und der Schutzklasse A. Dieses Produkt bietet Schutz vor Stromschlägen durch indirekten Kontakt und minimiert die Brandgefahr.

Sie unterbricht die Stromkreise im Falle eines Erdschlusses. Sein einzigartiger Visitrip-Indikator verkürzt die Interventionszeit, indem er das fehlerhafte Gerät mit einer mechanischen Anzeige auf der Vorderseite anzeigt. Dieses Produkt verfügt außerdem über ein VisiSafe-Fenster mit einem grünen Streifen auf dem Kipphebel, der die vollständige Öffnung der Stangen anzeigt und die nachfolgende Wartung erleichtert.

Dieses Produkt entspricht der Norm EN/IEC 61008-1. Die Bemessungsschalt- und Kurzschlussleistung beträgt 1500 A. Der bedingte Nennkurzschlussstrom beträgt 10 kA. Die mechanische Lebensdauer kann bis zu 20000 Zyklen erreichen, während die elektrische Lebensdauer bis zu 10000 Zyklen beträgt.

Die Betriebsspannung liegt zwischen 380VAC und 415VAC. Die Nennisolationsspannung beträgt 500VAC. Die Nenn-Stoßspannung beträgt 6 kV. Die Frequenz kann entweder 50Hz oder 60Hz betragen. Das Produkt ist auf einer DIN-Schiene montierbar. Seine Breite in 9-mm-Teilung beträgt 8.

Die Farbe des Produkts ist weiß (RAL9003), und seine Abmessungen sind 72mm (B) x 91mm (H) x 73,5mm (T). Das Produkt wiegt 0,37 kg. Er hat die Schutzart IP20 (gemäß der Norm IEC/EN 60529), die sich auf IP40 erhöht, wenn er in ein modulares Gehäuse eingebaut wird.

Die Betriebstemperatur reicht von -25°C bis 60°C. Die Lagertemperatur reicht von -40°C bis 85°C.
