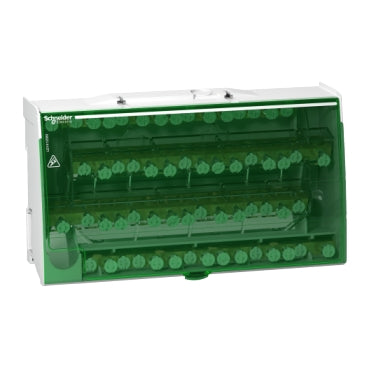

Schneider Electric INS Verteilerklemmenblock - LGY412560
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Schneider Electric INS-Verteilerklemme, Leiterquerschnitt 35mm², 4-polig.
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Beschreibung
Diese Linergy DS Schraubverteilerblöcke können auf einer Standard-DIN-Schiene oder auf einer Montageplatte installiert werden. Sie ist speziell für 4P-Installationen konzipiert. Die Anzahl der Pole beträgt 4. Die gesamte Anschlusskapazität beträgt 60 Löcher (4x15). Der Nennbetriebsstrom Ie beträgt 125 A. Der Bemessungsspitzenstrom Ipk/60ms beträgt 18kA, Ipk/6ms beträgt 28kA. Der Bemessungskurzschlussstrom Icw gemäß IEC/EN 60947-7-1 beträgt 4,2 kA ms/1s. Es misst 20 in 9mm Teilung.
Die Kapazität des Terminals beträgt:
- 1x9mm Durchmesser
- 3x8,5 mm Durchmesser
- 4x6,5 mm Durchmesser
Die Ui-Nennisolationsspannung beträgt 500VAC. Die Uimp Bemessungs-Stoßspannung beträgt 8 kV. Die Nennbetriebsspannung von Ue beträgt 230VAC (Ph/N), 440VAC (Ph/Ph). Er arbeitet mit einer Frequenz von 50Hz oder 60Hz. Der Verschmutzungsgrad beträgt 3. Die Überspannungskategorie ist III. Gemäß der Norm IEC/EN 60947-1 beträgt die Spannungsfestigkeit 2500VAC. Der Kernquerschnitt beträgt 35 mm2. Die Abmessungen sind 100mm (H) x 162mm (B) x 50,5mm (T). Es wiegt 559 g. Der Betriebstemperaturbereich beträgt -25°C bis + 55°C. Es entspricht den Normen IEC/EN 60947-7-1 und IEC/EN 61439-1 & 2.
