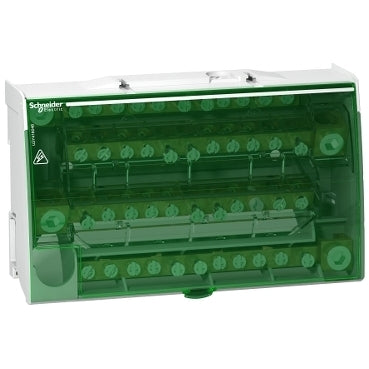

Schneider Electric INS Verteilerklemmenblock - LGY416048
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Schneider Electric INS-Verteilerklemme, Leiterquerschnitt 70mm², 4-polig.
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Beschreibung
Die Linergy DS Verteilerblöcke können auf einer Standard-DIN-Schiene oder auf einer Montageplatte montiert werden. Dieses Produkt ist für 4P-Installationen vorgesehen. Die Anzahl der Pole beträgt 4. Die Gesamtanschlusskapazität beträgt 48 Ports (4x12). Der Nennbetriebsstrom Ie beträgt 160 A. Der Nennspitzenwiderstandsstrom Ipk/60ms beträgt 22kA, Ipk/-ms beträgt 36kA.
Der Kurzzeitstrom Icw nach IEC/EN 60947-7-1 beträgt 8,4kA ms/1s. Die Breite in der Anzahl der 9-mm-Module beträgt 18. Die Anschlusskapazität beträgt 1 x 12 mm Durchmesser, 3 x 9 mm Durchmesser oder 4 x 6,5 mm Durchmesser. Die Nenn-Isolationsspannung (Ui) beträgt 500V AC und die Nenn-Impulsspannung (Uimp) beträgt 8kV. Die Nennbetriebsspannung der Ue beträgt 230V AC (Ph/N) oder 440V AC (Ph/Ph).
Die Betriebsfrequenz beträgt 50Hz oder 60Hz. Der Grad der Verschmutzung beträgt 3. Die Überspannungskategorie ist III. Gemäß der Norm IEC/EN 60947-1 beträgt die dielektrische Festigkeit 2500VAC. Der Kernquerschnitt beträgt 70 mm2.
Die Abmessungen sind 100mm (H) x 174mm (B) x 50,5mm (T). Das Gewicht beträgt 567 g. Die Betriebstemperatur beträgt -25°C bis + 55°C. Es entspricht den Normen IEC/EN 60947-7-1 und IEC/EN 61439-1 & 2.
