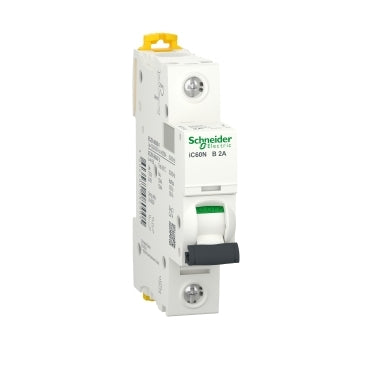

Schneider Electric Leitungsschutzschalter - A9F73102

Der Acti9 iC60N ist ein Niederspannungs-Leistungsschalter. Es handelt sich um einen 1P-Schutzschalter mit 1 geschützten Pol. Er hat einen Nennstrom von 2A und eine B-Auslösekennlinie. Das Auslösevermögen dieses Leistungsschalters beträgt 6000A bei 230VAC gemäß der Norm EN/IEC 60898-1 (Haushaltsnorm) und 50kA bei 220VAC bis 240VAC gemäß der Norm EN/IEC 60947-2 (Industrienorm). Dieser iC60N-Schutzschalter entspricht sowohl der nationalen Norm EN/IEC 60898-1 als auch der Industrienorm EN/IEC 60947-2. Dieser Schutzschalter schützt die Stromkreise vor Kurzschlüssen und Überlastströmen.

Der einzigartige VisiTrip-Indikator verkürzt die Suche nach dem ausgeschalteten (ausgelösten) Schutzschalter, indem er ihn deutlich markiert. Die grüne Anzeige von VisiSafe garantiert die physische Öffnung der Kontakte, so dass die Wartung nachgelagert durchgeführt werden kann. Der Schnellauslösemechanismus verlängert die Lebensdauer dieses Bauteils. Dieser Schneider Electric-Schutzschalter hat eine elektrische Lebensdauer von bis zu 10.000 Zyklen und eine mechanische Lebensdauer von bis zu 20.000 Zyklen. Die Ui zugeordnete Isolationsspannung beträgt 500VAC.

Seine Begrenzungsklasse 3 (nach EN/IEC60898-1) reduziert die Kosten für den Schutz des Stromkreises. Es kann auf einer DIN-Schiene montiert werden, um eine modulare Installation zu ermöglichen. Die Breite dieses Unterbrechers beträgt 1 Modul von 18 mm. Der Verschmutzungsgrad ist 3 und die Überspannungskategorie ist IV. Dieses Produkt ist in weißer Farbe (RAL9003) ausgeführt. Die Abmessungen sind 18mm (B) x 85mm (H) x 78,5mm (T). Das Gewicht beträgt 0,215 kg. Gemäß der Norm IEC 60529 beträgt der Schutzgrad IP20. Die Schutzart erhöht sich auf IP40, wenn es in ein modulares Gehäuse der Isolationsklasse II eingebaut wird. Die Betriebstemperatur liegt zwischen -35°C und 70°C. Die Lagertemperatur liegt zwischen -40°C und 85°C.
