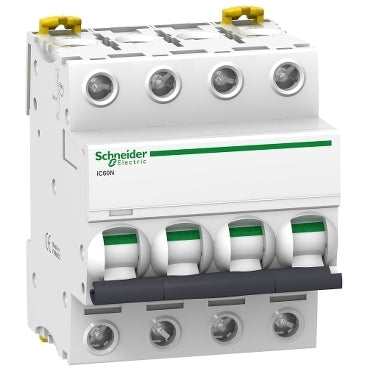

Schneider Electric Leitungsschutzschalter - A9F79440

Der Acti9 iC60N ist ein Niederspannungs-Leistungsschalter. Es handelt sich um einen 4P-Schutzschalter mit 4 geschützten Polen. Er hat einen Nennstrom von 40A und eine C-Abschaltcharakteristik. Das Ausschaltvermögen dieses Leistungsschalters beträgt 6000A bei 400VAC gemäß der Norm EN/IEC 60898-1 (Haushaltsnorm) und 20kA bei 220VAC bis 240VAC gemäß der Norm EN/IEC 60947-2 (Industrienorm). Dieser iC60N-Schutzschalter erfüllt sowohl die Haushaltsnorm EN/IEC 60898-1 als auch die Industrienorm EN/IEC 60947-2.

Dieser Schutzschalter schützt die Stromkreise vor Kurzschluss- und Überlastströmen. Die einzigartige VisiTrip-Anzeige verkürzt die Suche nach dem ausgeschalteten (ausgelösten) Schutzschalter, indem sie ihn deutlich markiert. Die grüne Anzeige von VisiSafe garantiert die physische Öffnung der Kontakte, so dass die Wartung nachgelagert durchgeführt werden kann. Der Mechanismus zum schnellen Trennen der Verbindung verlängert die Lebensdauer dieses Bauteils.

Dieser Schneider Electric-Schutzschalter hat eine elektrische Lebensdauer von bis zu 10000 Zyklen und eine mechanische Lebensdauer von bis zu 20000 Zyklen. Die Ui zugeordnete Isolationsspannung beträgt 500VAC. Seine Begrenzungsklasse 3 (nach EN/IEC60898-1) reduziert die Kosten für den Schutz des Stromkreises. Es kann auf einer DIN-Schiene montiert werden, um eine modulare Installation zu ermöglichen. Die Breite dieses Leistungsschalters beträgt 4 Module von 18 mm. Der Verschmutzungsgrad ist 3 und die Überspannungskategorie ist IV.

Dieses Produkt ist in weißer Farbe (RAL9003) hergestellt. Die Abmessungen sind 72mm (B) x 85mm (H) x 78,5mm (T). Es wiegt 0,5 kg. Gemäß der Norm IEC 60529 beträgt der Schutzgrad IP20. Die Schutzart erhöht sich auf IP40, wenn es in ein modulares Gehäuse der Isolationsklasse II eingebaut wird. Die Betriebstemperatur liegt zwischen -35°C und 70°C. Die Lagertemperatur liegt zwischen -40°C und 85°C.
