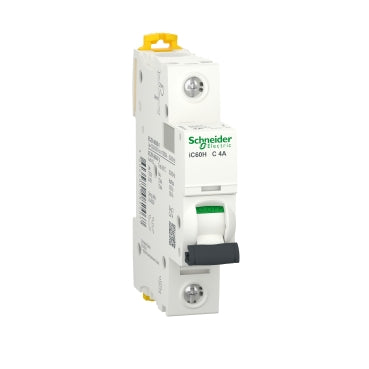

Schneider Electric Leitungsschutzschalter - A9F84104

Der Acti9 iC60H ist ein Multistandard-Niederspannungs-Leistungsschalter mit Doppeltunnelanschlüssen, der als 1P-Leistungsschalter mit einem einzigen geschützten Pol hergestellt wird. Dieses Gerät hat einen Nennstrom von 4A und eine C-Abschaltcharakteristik. Das Abschaltvermögen beträgt 10000A bei 230VAC gemäß der Haushaltsnorm EN/IEC 60898-1 und 70kA bei Spannungen von 220VAC bis 240VAC gemäß der Industrienorm EN/IEC 60947-2.

Der Leistungsschalter iC60N entspricht sowohl der Haushaltsnorm EN/IEC 60898-1 als auch der Industrienorm EN/IEC 60947-2 und dient in erster Linie dem Schutz von Stromkreisen vor Kurzschluss- und Überlastströmen.

Die einzigartige VisiTrip-Anzeige verkürzt die Suche nach dem ausgelösten Schalter durch eine eindeutige Markierung, während die grüne VisiSafe-Anzeige die physische Öffnung der Kontakte garantiert, so dass die Wartung nachgelagert durchgeführt werden kann. Der Schnelltrennmechanismus gewährleistet eine lange Lebensdauer dieser Komponente.

Dieser Schneider Electric-Schutzschalter hat eine elektrische Lebensdauer von bis zu 10000 Zyklen und eine mechanische Lebensdauer von bis zu 20000 Zyklen. Es hat eine zugewiesene Isolationsspannung Ui von 500VAC. Mit seiner Begrenzungsklasse 3 (nach EN/IEC60898-1) reduziert er die Kosten für den Schutz des Stromkreises.

Der Leistungsschalter kann auf einer DIN-Schiene montiert werden, um eine modulare Installation zu ermöglichen. Die Breite dieses Unterbrechers beträgt 1 Modul von 18 mm. Der Verschmutzungsgrad ist 3 und die Überspannungskategorie ist IV. Das Produkt ist weiß (RAL9003) und hat die Abmessungen 18mm (B) x 85mm (H) x 78,5mm (T) bei einem Gewicht von 0,215kg.

Gemäß der Norm IEC 60529 beträgt der Schutzgrad IP20. Diese erhöht sich jedoch auf IP40, wenn sie in einem modularen Gehäuse der Isolationsklasse II montiert ist. Die Betriebstemperatur des Leistungsschalters liegt zwischen -35°C und 70°C, und er kann bei Temperaturen zwischen -40°C und 85°C gelagert werden.
