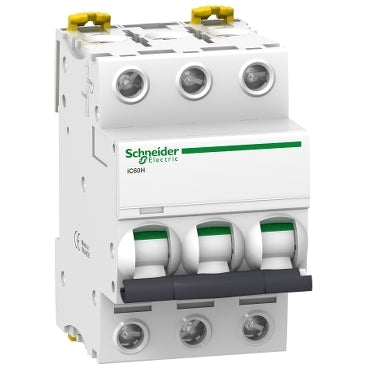

Schneider Electric Leitungsschutzschalter - A9F89340

Dieser Text stellt den Acti9 iC60H vor, einen Multinorm-Niederspannungs-Leistungsschalter mit zwei Tunnelanschlüssen. Es handelt sich um einen 3P-Schutzschalter mit 3 geschützten Polen. Er hat einen Nennstrom von 40A und eine C-Auslösekennlinie. Das Auslösevermögen dieses Leistungsschalters beträgt 10000A bei 400VAC gemäß der Norm EN/IEC 60898-1 (Haushaltsnorm) und 30kA bei 220VAC bis 240VAC gemäß der Norm EN/IEC 60947-2 (Industrienorm).

Dieser iC60N-Schutzschalter entspricht sowohl der nationalen Norm EN/IEC 60898-1 als auch der Industrienorm EN/IEC 60947-2. Er schützt Stromkreise vor Kurzschlüssen und Überlastströmen. Der einzigartige VisiTrip-Indikator verkürzt die Suche nach dem ausgelösten Unterbrecher, indem er ihn deutlich markiert. Die grüne Anzeige von VisiSafe garantiert die physische Öffnung der Kontakte, so dass die Wartung nachgelagert durchgeführt werden kann. Der Schnellauslösemechanismus verlängert die Lebensdauer dieses Bauteils.

Dieser Schneider Electric-Schutzschalter hat eine elektrische Lebensdauer von bis zu 10000 Zyklen und eine mechanische Lebensdauer von bis zu 20000 Zyklen. Die Ui zugeordnete Isolationsspannung beträgt 500VAC. Seine Begrenzungsklasse 3 (gemäß EN/IEC60898-1) reduziert die Kosten für den Schutz des Stromkreises. Es kann auf einer DIN-Schiene montiert werden, um eine modulare Installation zu ermöglichen. Die Breite dieses Unterbrechers beträgt 3 Module von 18 mm. Der Verschmutzungsgrad ist 3 und die Überspannungskategorie ist IV. Dieses Produkt ist in Weiß (RAL9003) erhältlich.

Die Abmessungen sind 54mm (B) x 85mm (H) x 78,5mm (T). Er wiegt 0,375 kg. Gemäß der Norm IEC 60529 beträgt der Schutzgrad IP20. Der Schutzgrad erhöht sich auf IP40, wenn das Gerät in ein modulares Gehäuse der Isolationsklasse II eingebaut wird. Die Betriebstemperatur liegt zwischen -35°C und 70°C. Die Lagertemperatur liegt zwischen -40°C und 85°C.
