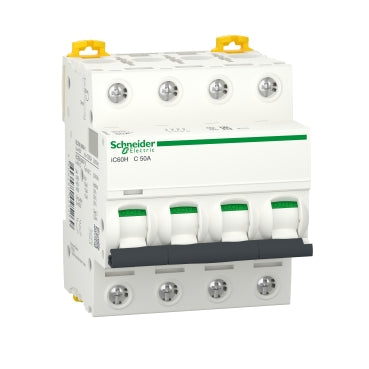

Schneider Electric Leitungsschutzschalter - A9F89450

Der Acti9 iC60H ist ein Multistandard-Niederspannungs-Leistungsschalter mit Doppeltunnelanschlüssen. Dies ist ein 4P-Schutzschalter mit 4 geschützten Polen. Er hat einen Nennstrom von 50A und eine C-Abschaltcharakteristik. Das Abschaltvermögen dieses Leistungsschalters beträgt 10000A bei 400VAC gemäß der Norm EN/IEC 60898-1 (Haushaltsnorm) und 30kA bei 220VAC bis 240VAC gemäß der Norm EN/IEC 60947-2 (Industrienorm). Dieser iC60N-Schutzschalter entspricht sowohl der nationalen Norm EN/IEC 60898-1 als auch der Industrienorm EN/IEC 60947-2.

Dieser Schutzschalter schützt die Stromkreise vor Kurzschlüssen und Überlastströmen. Die einzigartige VisiTrip-Anzeige verkürzt die Suche nach dem ausgelösten Schutzschalter, indem sie ihn deutlich markiert. Die grüne Anzeige von VisiSafe garantiert die physische Öffnung der Kontakte, so dass die Wartung nachgelagert erfolgen kann. Der Schnellabschaltmechanismus verlängert die Lebensdauer dieses Bauteils.

Dieser Schneider Electric-Schutzschalter hat eine elektrische Lebensdauer von bis zu 10000 Zyklen und eine mechanische Lebensdauer von bis zu 20000 Zyklen. Die Ui zugeordnete Isolationsspannung beträgt 500VAC. Seine Begrenzungsklasse 3 (nach EN/IEC60898-1) reduziert die Kosten für den Schutz des Stromkreises. Es kann auf einer DIN-Schiene montiert werden, um eine modulare Installation zu ermöglichen. Die Breite dieses Leistungsschalters beträgt 4 Module von 18 mm.

Der Verschmutzungsgrad ist 3 und die Überspannungskategorie ist IV. Dieses Produkt ist in Weiß (RAL9003) gehalten. Die Abmessungen sind 72mm (B) x 85mm (H) x 78,5mm (T). Das Gewicht beträgt 0,5 kg. Gemäß der Norm IEC 60529 beträgt der Schutzgrad IP20. Die Schutzart erhöht sich auf IP40, wenn es in ein modulares Gehäuse der Isolationsklasse II eingebaut wird. Die Betriebstemperatur liegt zwischen -35°C und 70°C. Die Lagertemperatur liegt zwischen -40°C und 85°C.
