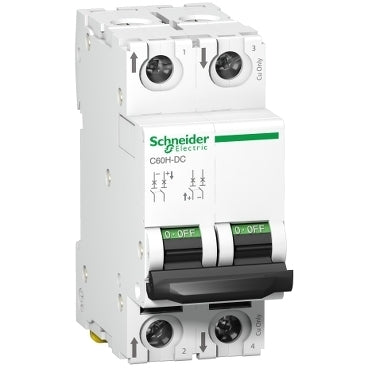

Schneider Electric Leitungsschutzschalter - A9N61526

Dieser Acti9 C60H-DC ist ein Niederspannungs-Gleichstrom-Leitungsschutzschalter (MCB). Er verfügt über einen 2P-Schutzschalter mit 2 geschützten Polen, 6A Nennstrom und einer C-Auslösekurve. Das Nennkurzschlussausschaltvermögen erreicht bis zu 20 kA bei 220 VDC und entspricht der Norm GB 14048.2.

Dieses Produkt entspricht sowohl der Industrienorm EN/IEC 60898-1 als auch der Norm für Wohngebäude EN/IEC 60947-2. Dieser Leitungsschutzschalter schützt Stromkreise vor Kurzschlüssen und Überlastströmen. Es umfasst VisiTrip für die Sicherheit bei der Wartung und VisiSafe zur Reduzierung der Eingriffszeiten.

Der Acti9 C60H-DC eignet sich für den Einsatz in Gleichstromkreisen, wie sie in der industriellen Steuerung und Automatisierung, im Transportwesen und im Bereich der erneuerbaren Energien vorkommen. Es ist für Wohn- und kleine Geschäftshäuser konzipiert. Es verfügt über eine elektrische Lebensdauer von bis zu 3000 Zyklen und eine mechanische Lebensdauer von bis zu 20000 Zyklen.

• Die Betriebsspannung Ue beträgt 500VDC,
• die Ui-Nennisolationsspannung beträgt 500 VDC,
• und die Nenn-Stoßspannung von Uimp beträgt 6 kV.

Es arbeitet mit einer Frequenz von entweder 50Hz oder 60Hz und ist auf einer DIN-Schiene montierbar. Mit einer Breite von 4 Teilungen von 9 mm hat es einen Verschmutzungsgrad von 3 und eine Überspannungskategorie von IV. Die Farbe ist weiß (RAL9003) und das Gewicht beträgt 0,256 kg. Gemäß der Norm IEC 60529 beträgt die Schutzart IP20 und IP40 im geschlossenen Zustand.

Es funktioniert bei Temperaturen von -25°C bis 70°C und kann bei Temperaturen von -40°C bis 85°C gelagert werden.
