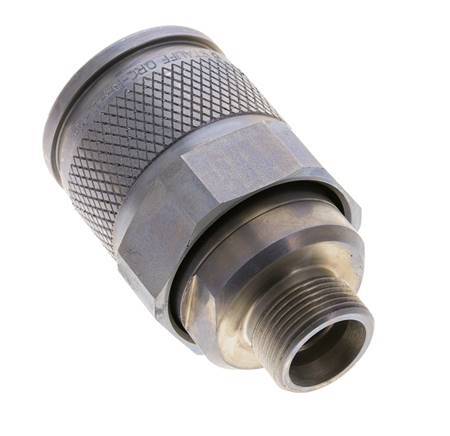

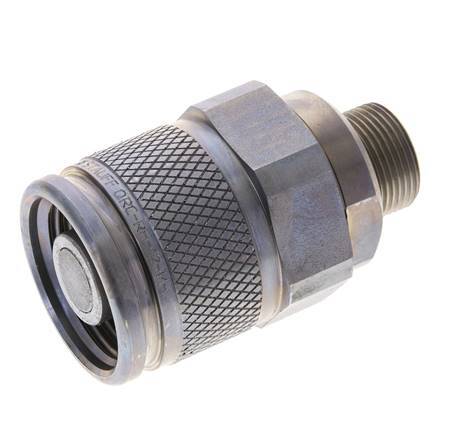

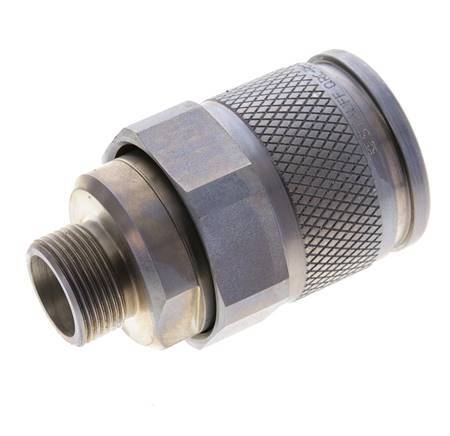

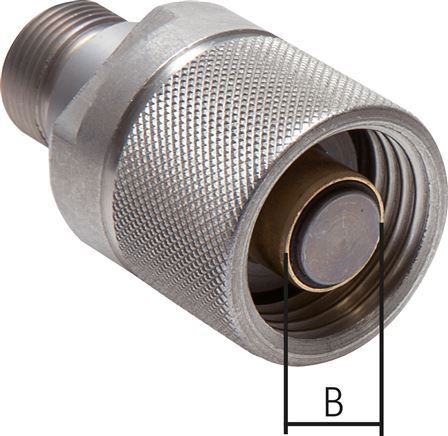

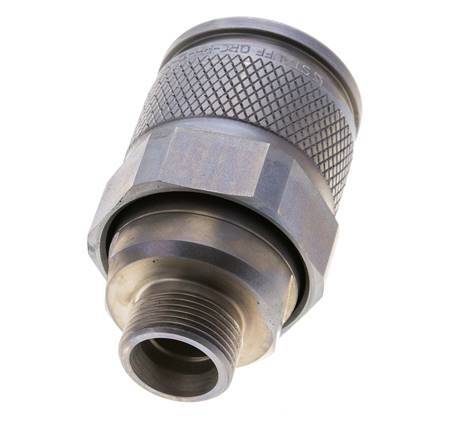

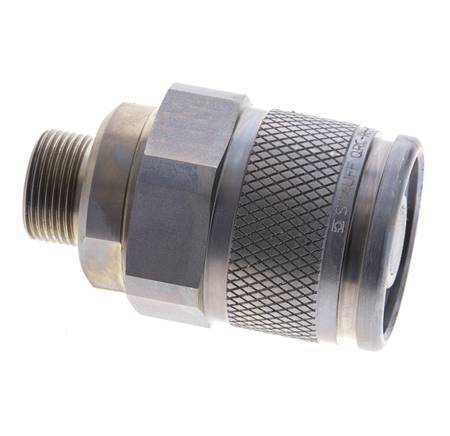

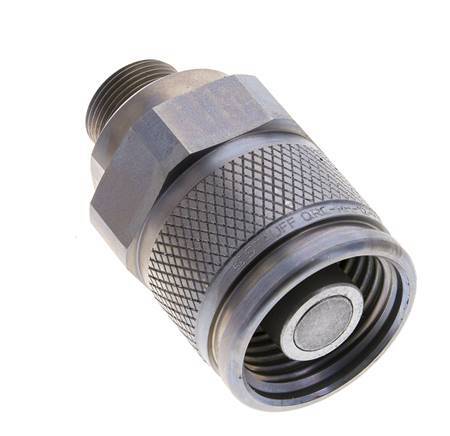

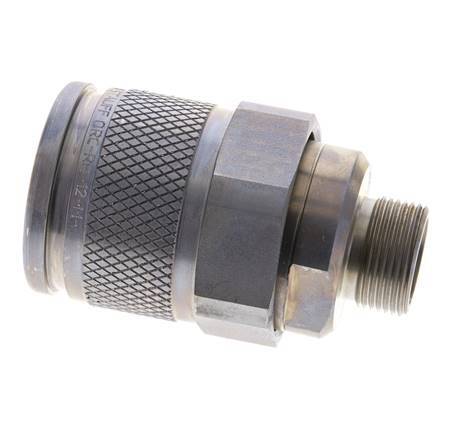

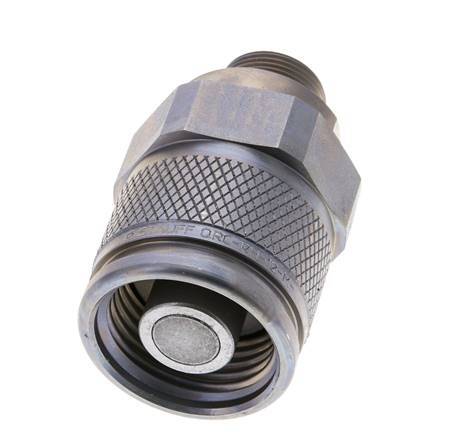

Stahl-Hydraulik-Kupplungsstecker 16 mm S Schneidring ISO 14540/8434-1 D M36 x 3

Hydraulischer Kupplungsstecker aus Stahl mit Schneidring 16 mm S (schwer). Sie werden in der Regel für Flüssigkeitsleitungen verwendet, um sichere Verbindungen schnell zu verbinden und zu trennen.

Die 16 mm S (schwer) Schneidringverbindung ermöglicht es, Rohre ohne Löten sicher miteinander zu verbinden. Der maximale Betriebsdruck beträgt 400 bar (5800 psi). Die Kupplung ist für Temperaturen von -20 bis 100 °C (-4 bis 212 °F) geeignet. Das Stahlgehäuse ist mit einem galvanisch verzinkten Oberflächenschutz versehen. Die Kupplung entspricht der Norm ISO 14540 und DIN EN ISO 8434-1 (DIN 2353).

Die Verbindung von Kupplungsmuffe und Kupplungsstecker erfolgt über eine Schraubverbindung mit einer Handmutter. Sie rastet beim Anschließen ein. Beim Abkuppeln der Ventile schließen die Ventile, bevor sich die Kupplungshälften trennen. Dadurch wird ein Lufteintrag in die Rohrleitungen verhindert. Das An- und Abkuppeln erfolgt fast ohne Ölleckagen. Manuell kuppelbar bis 20 bar unter Druck (mit Werkzeugen auch höhere Kupplungsdrücke möglich).

Hinweis: Stecker abgekuppelt max 330 bar

Vorteile:

• Beim Ankuppeln wird keine Luft in das System gelassen, so dass es nicht entlüftet werden muss.
• Anschluss von Pipelines ohne Ölleckagen
• Es kann dem vollen Betriebsdruck standhalten, wenn es abgekoppelt ist
• Entspricht der weltweiten Norm ISO 14540 und DIN EN ISO 8434-1 (DIN 2353)
