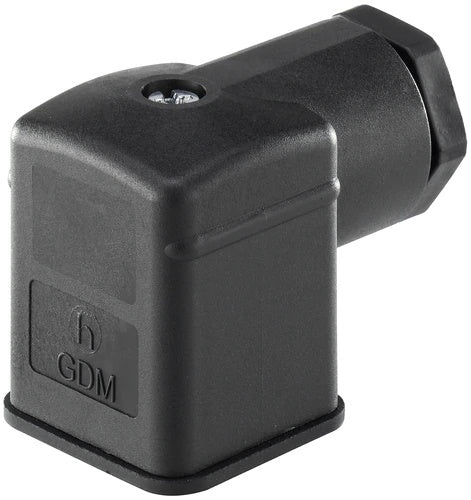

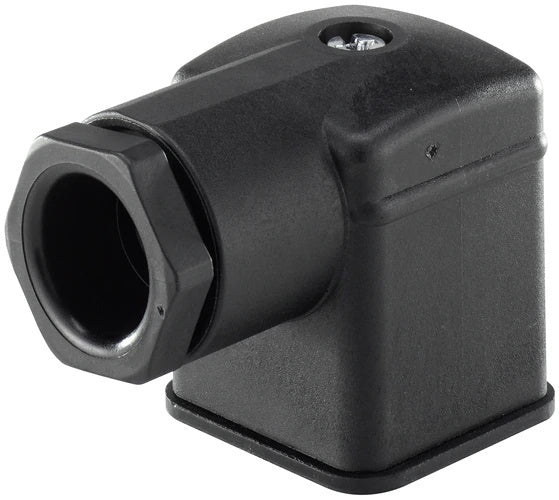

Steckverbinder 12-240V DC (DIN - A) mit Freilaufdiode und Verpolungsschutz - Burkert 2518 314830
Dieser Burkert 2518 DIN-A-Stecker wird für den Anschluss elektrischer Komponenten, wie z.B. eines Magnetventils, an eine Stromversorgung verwendet. Es hat die Schutzart IP65, eine Nennspannung von 12..24V AC/DC, eine maximale Stromstärke von 1A und ist für einen Umgebungstemperaturbereich von -30..90⁰C geeignet. Dieser Kabelstecker verfügt über einen Polschutz und eine Freilaufdiode im Stromkreis, um ein Gleichstrom-Schaltnetzteil vor transienten Spannungsspitzen zu schützen. Nicht geeignet für Wechselstromversorgungen (AC). Es ist modular, kompakt und ermöglicht eine schnelle Montage und eine kurze Integrationszeit.
- Regulärer Preis
- €13.21
- Regulärer Preis
- €11.10
Beschreibung
Dieser Burkert 2518 Steckverbinder verfügt über einen Polschutz und eine Freilaufdiode und ist für einen Anschluss nach DIN EN 175301-803 Form A (früher DIN 43650) geeignet, wird aber einfach als DIN-A-Anschluss bezeichnet. DIN-A-Steckverbinder werden auch "Zuckerwürfelstecker" oder "MPM" genannt. Die Form A bezieht sich auf den Abstand zwischen den Stiften, der 18 mm beträgt. Er ist ausgelegt für 12..24V AC/DC, 1A, und geeignet für einen Umgebungstemperaturbereich von -30..90⁰C. Es ist modular, kompakt, IP65-zertifiziert, verbindet die Drähte in einem 90⁰-Winkel, ermöglicht eine schnelle Montage und reduziert die Integrationszeit. Diese Version wird mit einer Befestigungsschraube aus Stahl geliefert und verfügt standardmäßig über einen Erdungsanschluss. Dieser Kabelstecker hat einen Polschutz und eine Freilaufdiode im Stromkreis. Der Polschutz und die Freilaufdiode werden zusammen verwendet, um ein schaltendes Gleichstromnetzteil vor transienten Spannungsspitzen zu schützen, wie z. B. einer kurzzeitigen gegenläufigen elektromotorischen Kraft (EMK), die im Ventilbetrieb häufig auftritt. Die richtige Polarität ist entscheidend für den ordnungsgemäßen Betrieb.
Vorteile:
- Entspricht der DIN EN 175301-803 Form A, die weltweit gebräuchlich ist und mit zahlreichen Marken verwendet werden kann.
- Dieser Kabelstecker verfügt über einen Polschutz und eine Freilaufdiode im Stromkreis, um ein Gleichstrom-Schaltnetzteil vor transienten Spannungsspitzen zu schützen.
- Burkert bewährte Zuverlässigkeit.
- Ermöglicht eine schnelle Montage und verkürzt die Integrationszeit.
- IP65 zertifiziert.
- UL-zertifiziert.
Nachteile:
- Nur geeignet für 12..24V AC/DC.
Baureihe 2518
Die Serie 2518 von Burkert ist eine Reihe von Kabelsteckern, die zum Anschluss einer Stromquelle an ein elektrisches Bauteil, z. B. ein Ventil, verwendet werden. Jeder Stecker ist nach DIN EN 175301-803 (früher DIN 43650) Form A (kurz DIN-A) ausgeführt. Es gibt sie in einer Vielzahl von Spannungen, Stromstärken und Ausführungen, die jeweils unterschiedliche Schutz-, Anzeige- oder Leistungsanforderungen erfüllen. Mögliche Schaltungsoptionen sind: 2-polig ohne Schaltung, 3-polig ohne Schaltung, LED, Varistor, Gleichrichter, Polschutz, Freilaufdiode, HL-Schaltung, LR-Schaltung, IN-Schaltung oder eine Kombination aus verschiedenen Schaltungen. Sie lassen sich in einem Winkel von 90⁰ anschließen und sind IP65-zertifiziert, was eine schnelle Montage und kürzere Integrationszeiten ermöglicht.
