Ausfallsicher 24 V AC/DC 20Nm BACnet IP/Modbus TCP IP40 Belimo

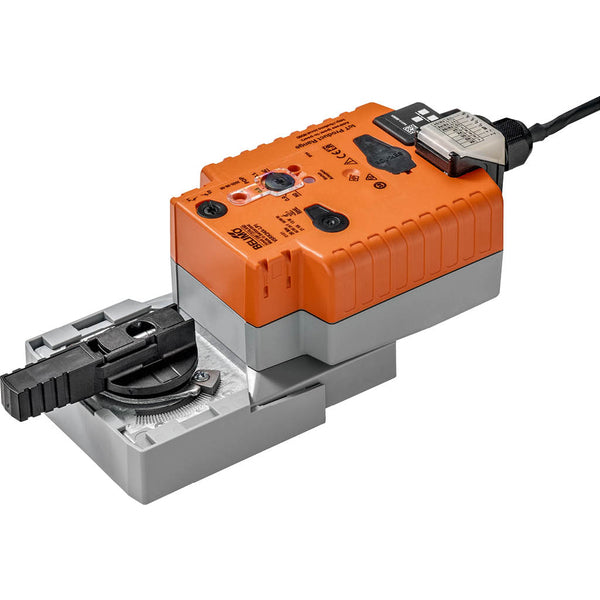

Dieser elektrische Antrieb von Belimo ist für die Steuerung von Vierteldrehventilen konzipiert. Der Antrieb liefert ein Drehmoment von 20 Nm und kann die Armatur in 90 Sekunden öffnen/schließen. Dieser Stellantrieb benötigt eine Versorgungsspannung von 24 V AC/DC und verfügt über eine optische Stellungsanzeige zur eindeutigen Erkennung der Ventilstellung. Der Antrieb verfügt über eine BACnet IP/Modbus TCP-Steuerung, die eine vielseitige Kommunikation und Interoperabilität mit anderen Systemen für optimierte Steuerungs- und Überwachungsfunktionen ermöglicht. Der Stellantrieb positioniert das Ventil gleichzeitig mit der Aufladung der integrierten Kondensatoren. Bei einer Unterbrechung der Stromzufuhr kehrt das Ventil mit Hilfe der gespeicherten elektrischen Energie automatisch in die Öffnungs-/Schließposition zurück. Der Stellantrieb hat ein robustes Kunststoffgehäuse und entspricht der Schutzart IP40. Dieser Antrieb kann bei Umgebungstemperaturen zwischen -30 und 50 °C (-22 und 122 °F) betrieben werden. Der Stellantrieb wird mit einem 1 Meter langen Stromkabel geliefert.

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, der Antrieb benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Das Ventil kann mit einer Handkurbel manuell betätigt und in jeder Position gesichert werden. Die Entriegelung kann manuell oder automatisch durch Anlegen der Betriebsspannung erfolgen. Die manuelle Auslösung der Anpassung kann durch Drücken der Schaltfläche "Anpassung" erfolgen. Beide mechanischen Endanschläge werden während der Adaption (gesamter Einstellbereich) erfasst. Der Antrieb fährt dann in die durch das Steuersignal vorgegebene Position. Der Antrieb kann mit einer einzigen Schraube direkt auf den Kugelhahn montiert werden. Die Einbaulage in Bezug auf den Kugelhahn kann in 90°-Schritten gewählt werden. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden. Die aufgezeichneten Daten (integrierte Datenaufzeichnung über 13 Monate) können für Analysezwecke genutzt werden. CSV-Dateien können über einen Webbrowser heruntergeladen werden. Die Kondensatoraktoren benötigen eine Vorladezeit, um die Kondensatoren auf ein nutzbares Spannungsniveau zu bringen. Damit ist sichergestellt, dass der Antrieb bei einem Stromausfall jederzeit aus seiner aktuellen Position in die Sicherheitsstellung fahren kann. Mit dem Drehknopf Fail-Safe-Position lässt sich die bevorzugte Fail-Safe-Position einstellen. Bei einem Stromausfall fährt der Antrieb unter Berücksichtigung der werkseitig eingestellten Überbrückungszeit von 2 Sekunden in die gewählte Sicherheitsstellung. Nach der Auslieferung im Werk ist der Aktuator vollständig entladen und muss vor der ersten Inbetriebnahme etwa 20 Sekunden lang vorgeladen werden, um den erforderlichen Spannungspegel in den Kondensatoren zu erreichen.

Pros:

• Der Antrieb ist mit einer Fail-Safe-Funktion ausgestattet
• Manuelle Überbrückung
• Der Antrieb ist überlastsicher
• Einfache Direktmontage
• Visuelle Positionsanzeige

Nachteile

• Die Zeit zum Öffnen/Schließen von 90 s ist für einige Anwendungen zu langsam.
