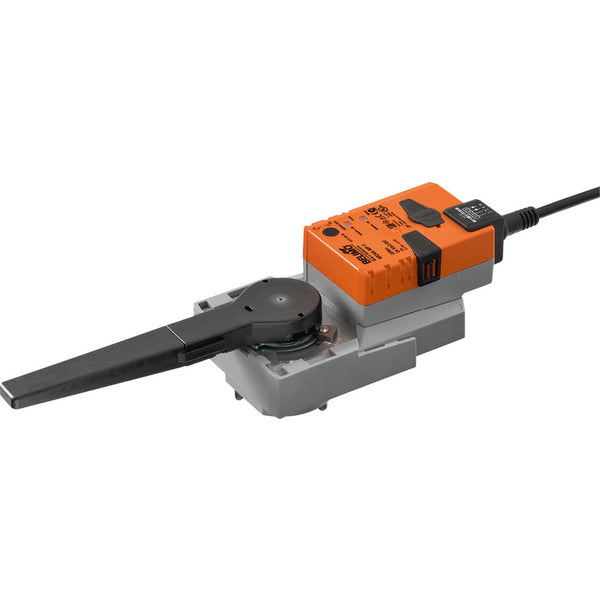

Belimo Antrieb 24VAC/DC 20Nm BACnet/Modbus/MP-Bus IP54 90s F05 SR24A-MOD-5

Dieser elektrische Belimo Stellantrieb ist für die Steuerung von Vierteldrehungsventilen ausgelegt. Der Stellantrieb liefert ein Drehmoment von 20 Nm und kann das Ventil in 90 Sekunden öffnen/schließen. Dieser Stellantrieb erfordert eine Versorgungsspannung von 24 V AC/DC und verfügt über einen visuellen Positionsanzeiger, um die Ventilposition deutlich zu erkennen. Der Stellantrieb unterstützt die Kommunikationsprotokolle BACnet MSTP/Modbus RTU/MP-Bus und erfordert das Produkt ZTH EU, um die Protokolladresse einzustellen und den Stellantrieb mit dem System zu verbinden. Darüber hinaus ermöglicht ZTH EU die Einstellung eines analogen 0-10V oder 2-10V Steuersignals. Der Stellantrieb wird an einem Vierteldrehungsventil mit ISO 5211 F05-Flanschen montiert. Der Stellantrieb hat ein robustes Kunststoffgehäuse und hat eine Schutzart IP54. Dieser Stellantrieb kann bei Umgebungstemperaturen zwischen -30 und 50 °C (-22 und 122 °F) betrieben werden. Der Stellantrieb wird mit einem 1 Meter langen Stromkabel geliefert.

Der Stellantrieb ist mit Überlastschutz ausgestattet, der Stellantrieb benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist mit einem Druckknopf möglich, der das Zahnradgetriebe entkoppelt, solange der Knopf gedrückt bleibt oder verriegelt bleibt. Der Stellantrieb kann direkt auf das Dreh- oder Absperrklappe mit einer Montageflansch montiert werden. Die Montageorientierung relativ zur Klappe kann in 90°-Schritten ausgewählt werden. Der Stellantrieb wird mit einer integrierten Schnittstelle für BACnet MSTP, Modbus RTU und MP-Bus geliefert. Er empfängt das digitale Steuersignal vom Steuersystem und liefert den aktuellen Status. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.

Vorteile:

• Der Stellantrieb kann über den ISO 5211 F05-Flansch an der Klappe montiert werden
• Modulierender Stellantrieb mit Feldbus oder einem 0-10 V/2-10 V Signal
• Manuelle Übersteuerung
• Der Stellantrieb ist gegen Überlast geschützt
• Visueller Positionsanzeiger

Nachteile:

• Produkt ZTH EU erforderlich (nicht im Lieferumfang enthalten), um die Protokolladresse einzustellen und den Stellantrieb mit dem System zu verbinden
• Die Öffnungs-/Schließzeit von 90 s ist für einige Anwendungen langsam
