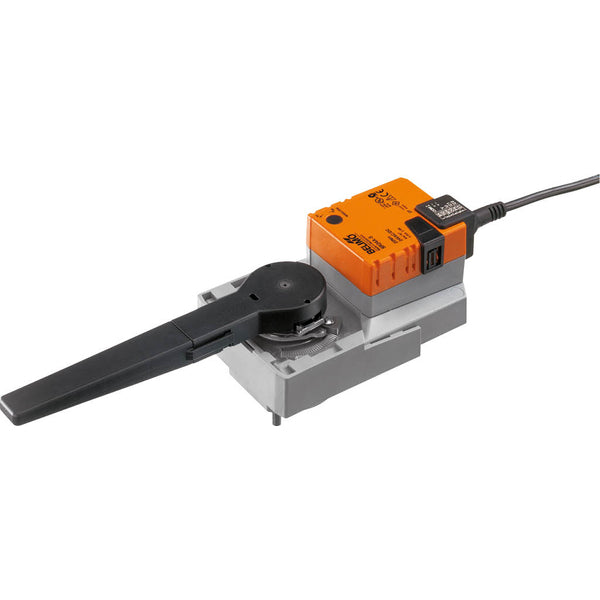

Stellantrieb Zwei/Drei-Punkt 24 V AC/DC 20Nm IP54 Belimo

Dieser elektrische Antrieb Belimo ist für die Steuerung von Vierteldrehventilen konzipiert. Der Aktor liefert ein Drehmoment von 20 Nm und kann das Ventil in 90 Sekunden öffnen/schließen. Dieser Aktor benötigt eine Versorgungsspannung von 24 V AC/DC und verfügt über eine optische Positionsanzeige, um die Ventilstellung klar zu erkennen. Der Aktuator verfügt über eine Zweipunkt- und Dreipunktregelung. Der Antrieb wird an einem Vierteldrehventil mit ISO 5211 F05 Flanschen montiert. Der Antrieb hat ein langlebiges Kunststoffgehäuse und hat eine Schutzart IP54. Dieser Antrieb kann bei Umgebungstemperaturen zwischen -30 und 50 °C betrieben werden. Der Antrieb wird mit einem 1-Meter-Stromkabel geliefert.

Der Aktor ist mit einem Überlastschutz ausgestattet, der Aktor benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Eine manuelle Übersteuerung ist über einen Taster möglich, der das Zahnradgetriebe auskuppelt, solange der Taster gedrückt wird oder verriegelt bleibt. Der Aktuator kann mit einem Montageflansch direkt an der Dreh- oder Drosselklappe montiert werden. Die Montageausrichtung relativ zum Ventil kann in 90°-Schritten gewählt werden. Der Drehwinkel kann mit mechanischen Endanschlägen eingestellt werden.

Pros:

• Der Aktor kann über den ISO 5211 F05 Flansch am Ventil montiert werden
• Manuelle Überbrückung
• Der Aktuator ist überlastgeschützt
• Einfache Direktmontage
• Visuelle Positionsanzeige

Nachteile

• Die Zeit zum Öffnen/Schließen von 90 s ist für einige Anwendungen langsam
