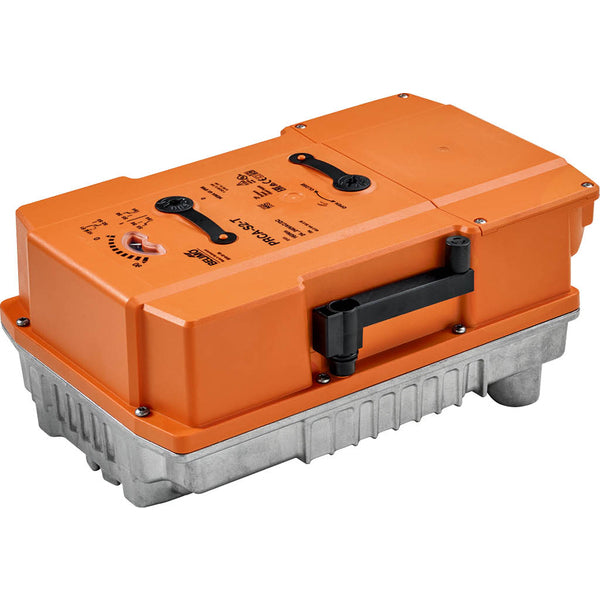

Belimo Aktuator 2&3-Punkt 24-125VDC/24-240VAC 160Nm IP67 Klemme 2xSPDT 35s F07 PRCA-S2-T

Dieser elektrische Antrieb von Belimo ist für die Steuerung von Vierteldrehventilen konzipiert. Der Antrieb liefert ein Drehmoment von 160 Nm und kann die Armatur in 35 Sekunden öffnen/schließen. Dieser Antrieb benötigt eine Versorgungsspannung von 24-125 V DC / 24-240 V AC und verfügt über eine optische Stellungsanzeige zur eindeutigen Erkennung der Ventilstellung. Der Antrieb verfügt über eine Zweipunkt- und Dreipunktsteuerung. Der Stellantrieb wird mit einem ISO 5211 F07-Flansch an ein Vierteldrehventil montiert. Der Aktuator verfügt über ein robustes Kunststoffgehäuse und hat die Schutzart IP67. Dieser Antrieb kann bei Umgebungstemperaturen zwischen -30 und 50 °C (-22 und 122 °F) betrieben werden. Der Antrieb ist mit 2 SPDT-Hilfsschaltern ausgestattet. Ein Stromkabel kann einfach über die Klemmleiste angeschlossen werden.

Eine interne Heizung verhindert Kondenswasserbildung. Die eingebaute Heizung schaltet sich dank des integrierten Temperatur- und Feuchtigkeitssensors automatisch ein und aus.

Die manuelle Betätigung des Ventils kann mit einer Handkurbel erfolgen. Die manuelle Entriegelung erfolgt durch Entfernen der Handkurbel.

Der Antrieb ist mit einem Überlastungsschutz ausgestattet, der Antrieb benötigt keine Endschalter und stoppt automatisch, wenn der Endanschlag erreicht ist. Der Antrieb kann direkt auf die Absperrklappe montiert werden. Die Einbaulage relativ zur Absperrklappe kann in 90°-Schritten gewählt werden. Der Antrieb ist für den Außeneinsatz geeignet und gegen UV-Strahlung, Schmutz/Staub, Regen/Schnee und Luftfeuchtigkeit geschützt. Die Werkseinstellungen sind für die meisten gängigen Anwendungen geeignet. Die Parametrierung über Near Field Communication (NFC) erfordert die Belimo Assistant App, die die Inbetriebnahme vereinfacht und verschiedene Diagnosemöglichkeiten bietet. Das ZTH EU-Servicetool bietet eine Reihe von Diagnose- und Einstellmöglichkeiten.

Profis

• Der Antrieb kann über den Flansch ISO 5211 F07 auf die Armatur montiert werden
• Der Aktuator verfügt über die 2 x spdt Hilfsschalter
• Manuelle Überbrückung
• Der Antrieb ist überlastsicher
• Einfache Direktmontage
• Visuelle Positionsanzeige
• Der Antrieb ist für den Außeneinsatz geeignet
• Eine interne Heizung verhindert die Bildung von Kondenswasser

Nachteile

• Die Zeit zum Öffnen/Schließen von 35 s ist für einige Anwendungen zu langsam
