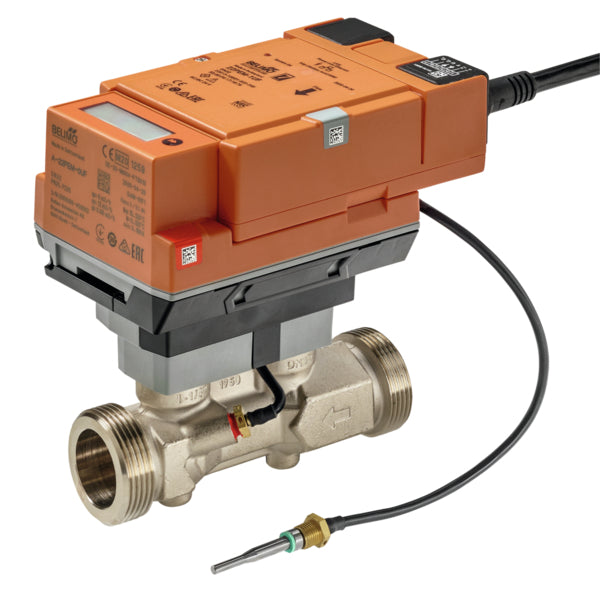

Wärmeenergiezähler 24VAC/DC DN 50 15m3/h MID / EN 1434

Wärmeenergiezähler 24VAC/DC DN 50 15m3/h MID / EN 1434
Wärmeenergiezähler 24VAC/DC DN 50 15m3/h MID / EN 1434
Referenz: M27S5
Marke: Belimo
Herst. TeilNr.: 22PEM-1UH

Dieser Belimo-Wärmezähler ist ein vielseitiges Werkzeug zur genauen Messung von Durchfluss und Temperatur in Heiz- oder Kühlkreisläufen. Dieser Wärmemengenzähler hat einen Innendurchmesser von DN 50, die Anschlussgröße von G 2 1/2 Zoll und ist druckfest bis 25 bar. Die Stromversorgungsspannung beträgt 24 V AC/DC. Dieser Wärmemengenzähler hat einen Nenndurchfluss von 15 m3/Std. und einen maximalen Durchfluss von 30 m3/Std. Die maximale Wärmeleistung liegt bei 3500 Kw und der theoretische kvs-Wert bei 32 m3/h. Dieser Wärmeenergiezähler bietet Kommunikation über BACnet, Modbus oder MP-Bus, und die Konfiguration erfolgt einfach über die Belimo Assistant App via NFC-Technologie oder einen Webserver. Der Wärmezähler kann automatisch einen Inbetriebnahmebericht erstellen und bei Bedarf mit der Belimo Cloud verbunden werden. Dieser Wärmeenergiezähler ist nach MID zertifiziert und erfüllt die Anforderungen der EN1434.

Alle anzeigen
Hinweis: Das Produkt kann nicht zurückgegeben werden
€1939.69
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
€1629.99
ohne MwSt.
Auf Lager +14 Tage Auf Anfrage Auf Anfrage
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 0 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 14 Tagen rechnen. Bis zu 4 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.
Versand an Deutschland: Kostenlos
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 15 - 16 Werktagen

Kunden bewerten uns: 4.8 / 5

486 Rezensionen auf Google

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Beschreibung

Dieser Belimo-Wärmezähler ist ein vielseitiges Werkzeug zur genauen Messung von Durchfluss und Temperatur in Heiz- oder Kühlkreisläufen. Dieser Wärmemengenzähler hat einen Innendurchmesser von DN 50, die Anschlussgröße von G 2 1/2 Zoll und ist druckfest bis 25 bar. Die Stromversorgungsspannung beträgt 24 V AC/DC. Dieser Wärmemengenzähler hat einen Nenndurchfluss von 15 m3/Std. und einen maximalen Durchfluss von 30 m3/Std. Die maximale Wärmeleistung liegt bei 3500 Kw und der theoretische kvs-Wert bei 32 m3/h. Dieser Wärmeenergiezähler bietet Kommunikation über BACnet, Modbus oder MP-Bus, und die Konfiguration erfolgt einfach über die Belimo Assistant App via NFC-Technologie oder einen Webserver. Der Wärmezähler kann automatisch einen Inbetriebnahmebericht erstellen und bei Bedarf mit der Belimo Cloud verbunden werden. Dieser Wärmeenergiezähler ist nach MID zertifiziert und erfüllt die Anforderungen der EN1434.

Downloads

Installation instructions - 22PEM-1..
pdf
Download
EU Declaration of Conformity - 22PEM-1UH
pdf
Download
Technisches Datenblatt \u2013 22PEM-1U..
pdf
Download
Bedienungsanleitung - Thermische Energiez\u00e4hler 22PEM-1U..
pdf
Download
Anleitung Webserver - Belimo Energy Valve\u2122 / Thermischer Energiez\u00e4hler
pdf
Download
Brosch\u00fcre \u2013 Belimo Energy Valve\u2122 und Thermischer Energiez\u00e4hler
pdf
Download
Brosch\u00fcre \u2013 Energieeffizienz und Komfort in Geb\u00e4uden
pdf
Download
Brosch\u00fcre \u2013 Sensoren und Z\u00e4hler von Belimo
pdf
Download
Brosch\u00fcre \u2013 Thermischer Energiez\u00e4hler
pdf
Download
Flyer - Effizient planen mit BIM
pdf
Download
Referenz \u2013 AR Bygg, Schweden
pdf
Download
Referenz \u2013 Emch+Berger ImmoConsult AG, Schweiz
pdf
Download
Referenz \u2013 Empa NEST HiLo, Schweiz
pdf
Download
Referenz \u2013 HUG AG, Schweiz
pdf
Download
Referenz \u2013 Hagl GmbH, Deutschland
pdf
Download
Referenz \u2013 Motta H\u00fctte Lenzerheide, Schweiz
pdf
Download
Referenz \u2013 Stadler Rail St. Margrethen, Schweiz
pdf
Download
Referenz \u2013 UTEK, Italien
pdf
Download
Referenz \u2013 Universit\u00e4tsspital Z\u00fcrich, Schweiz
pdf
Download
Referenz \u2013 sitem-insel Bern, Schweiz
pdf
Download
Referenz\u2013 Scott Sports Givisiez, Schweiz
pdf
Download
CAD stp-3d-22pem-1uh.zip
zip
Download

Spezifikationen

Anschlussmaß
Wählen Sie eine Anschlussgröße, die zu dem System passt, an das es angeschlossen werden soll. Tipp: Die Zollgröße entspricht nicht dem tatsächlichen Durchmesser des Gewindes, im Zweifelsfall verwenden Sie unsere Gewindetabelle.
2 1/2 Zoll
Maximale Wärmeleistung (kW)
3500
Kv-Wert [m3/h]
Kv ist ein Maß für den Wasserdurchsatz in m3/h bei einem Druckabfall von 1 bar. Verwenden Sie den Kv-Rechner, um den erforderlichen Kv-Wert für Ihre Anwendung zu berechnen. Imperiale Einheiten: Cv=1,16xKv.
32
Nenninnendurchmesser
DN 50
Sensortyp (Temperatur)
Pt1000
Technischer Durchflussbereich nach EN 1434 (m³/h)
30 m³/h to 30 m³/h
Nennvolumenstrom nach EN 1434 (qp) (m³/h)
15
Dynamischer Bereich nach EN 1434 (qp:qi)
100:1
Nenndruckstufe nach EN 1333
PN 25
Maximale Temperatur (°C)
Die maximale Temperatur der Flüssigkeit, bei der das System kontinuierlich arbeiten kann.
120
Anschluss
Außengewinde
Hauptwerkstoff
Art der Spannungsversorgung
Batterie/Netz
Schutzart (IP)
Die Schutzart IP (Ingress Protection) gibt die Widerstandsfähigkeit des Produkts gegen Staub und Wasser an, was für den Einsatz im Freien oder unter schwierigen Bedingungen entscheidend ist.
IP54
Umgebungstemperatur (°C)
-30 °C to 50 °C
Geeignet für Wasser
Ja
