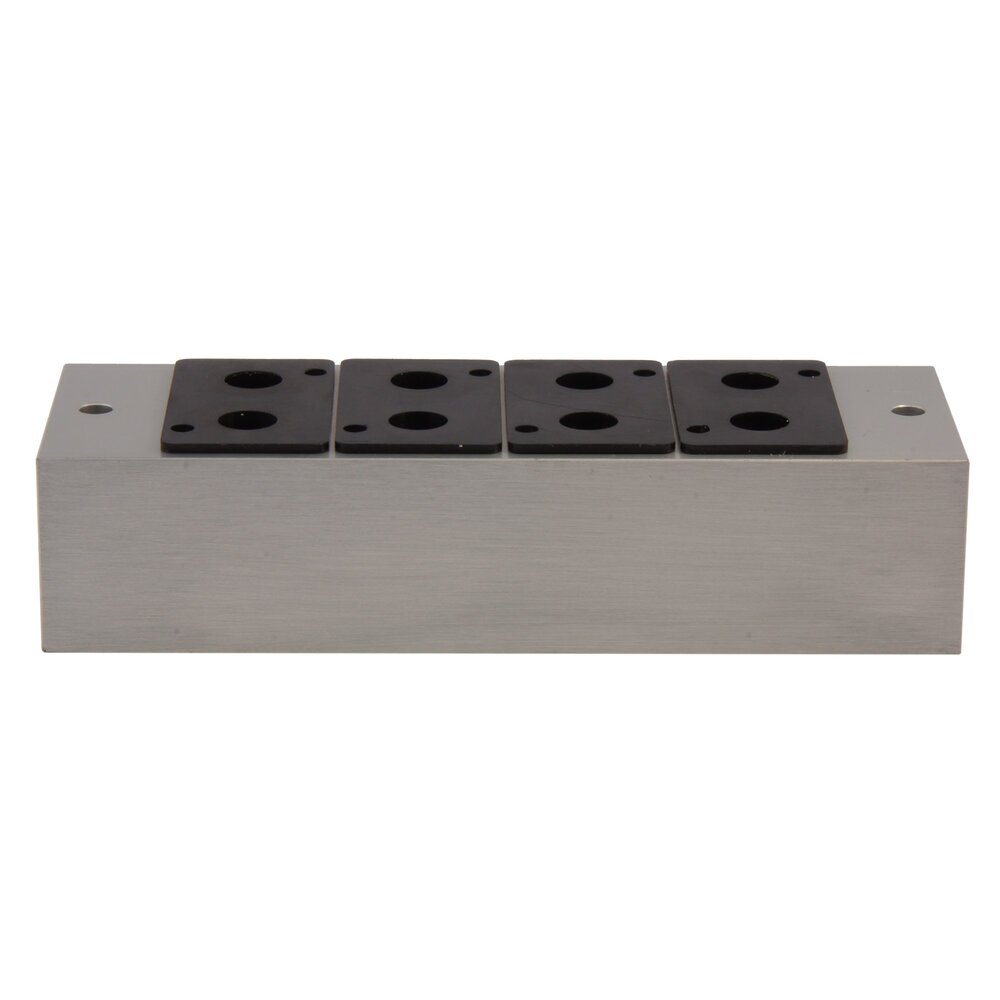

10-Stationen-Verteiler MVSC/MVSC1-220 3-Wege G1/4''

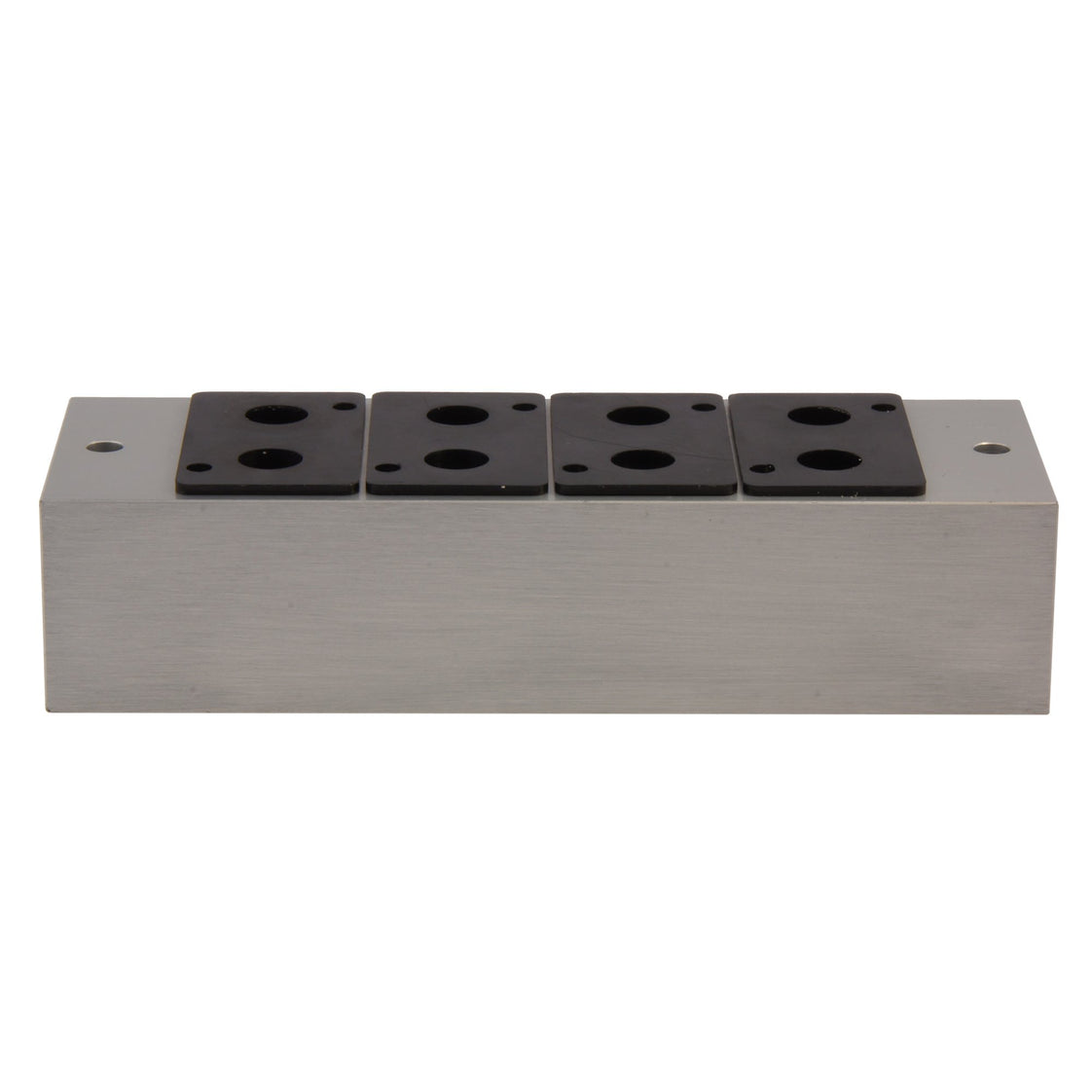

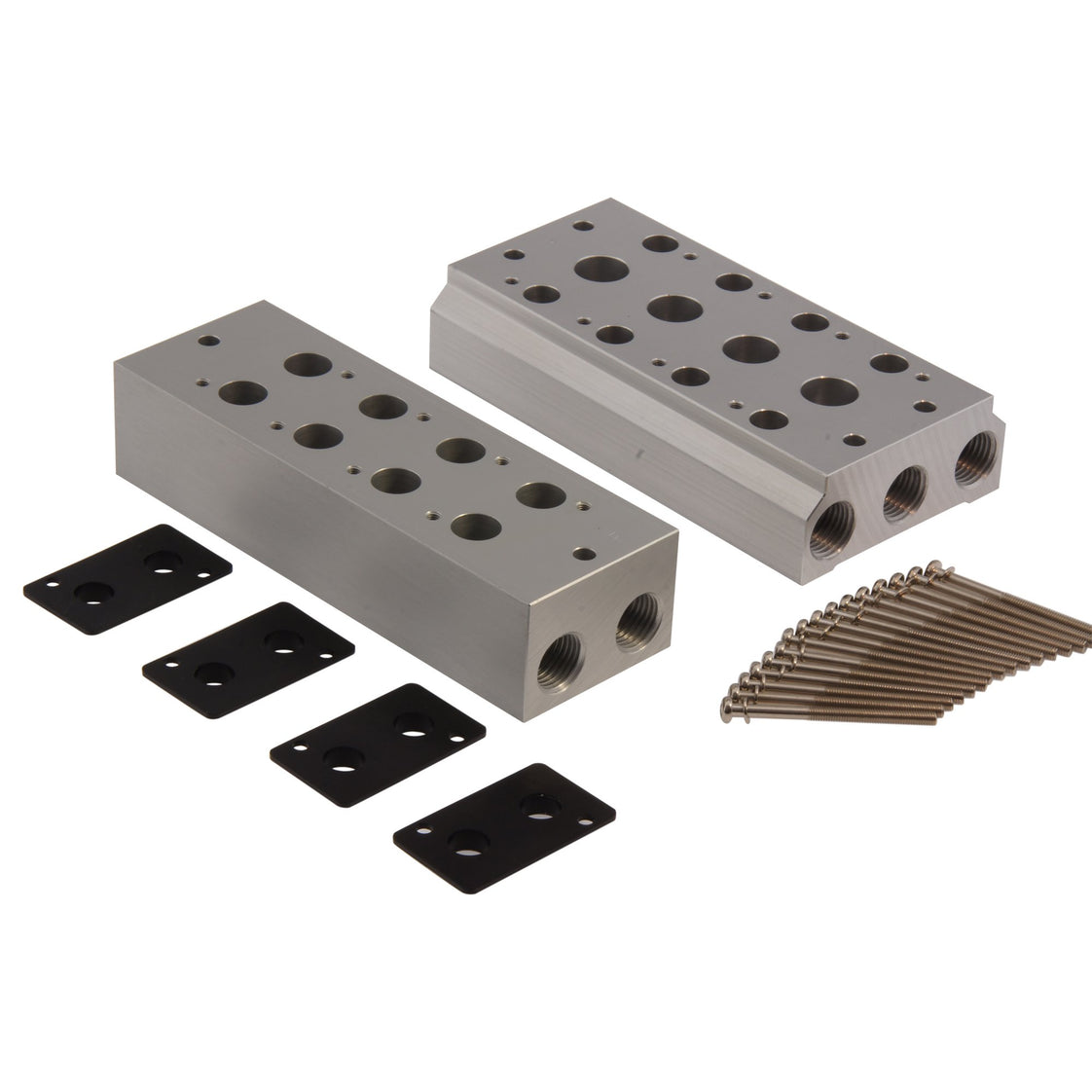

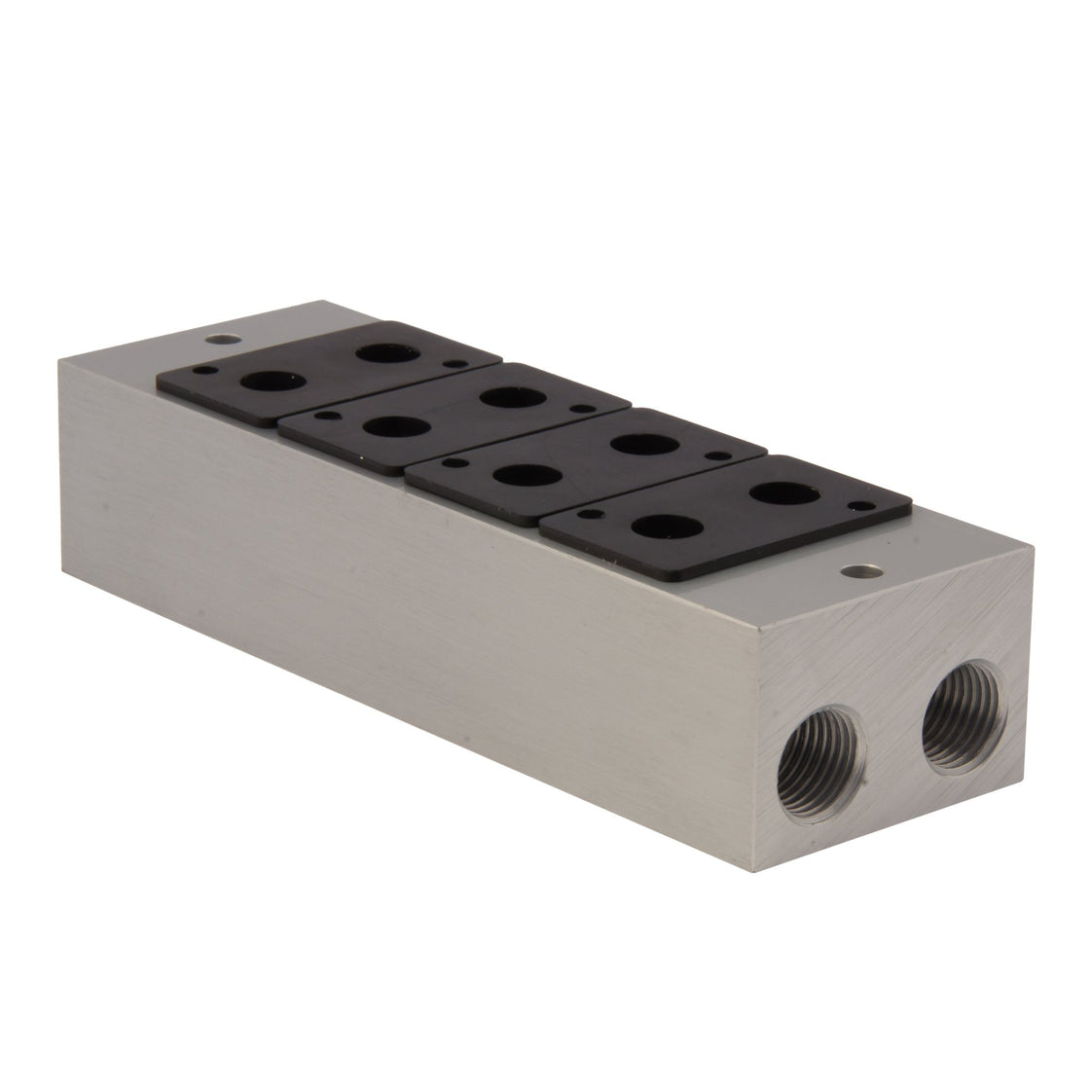

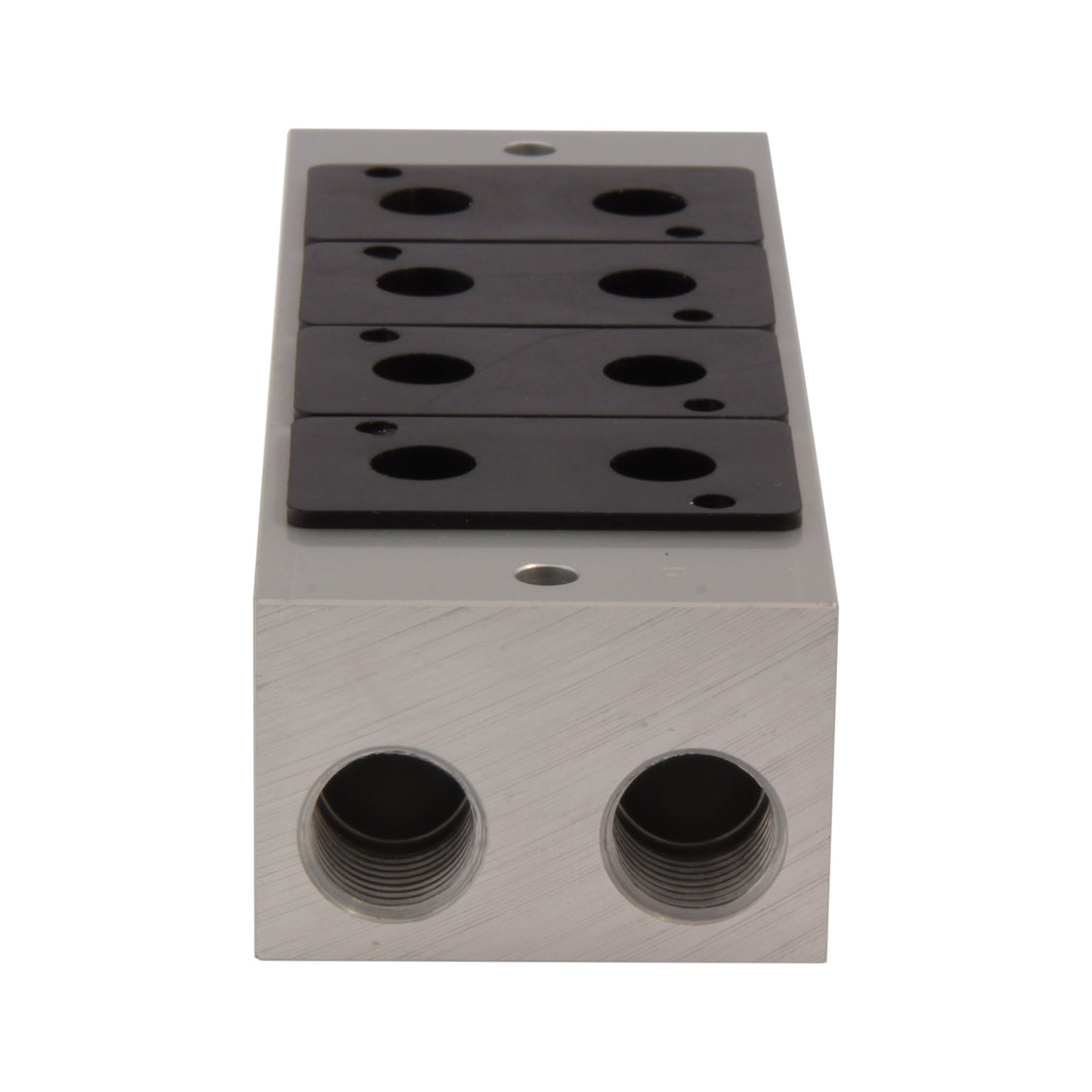

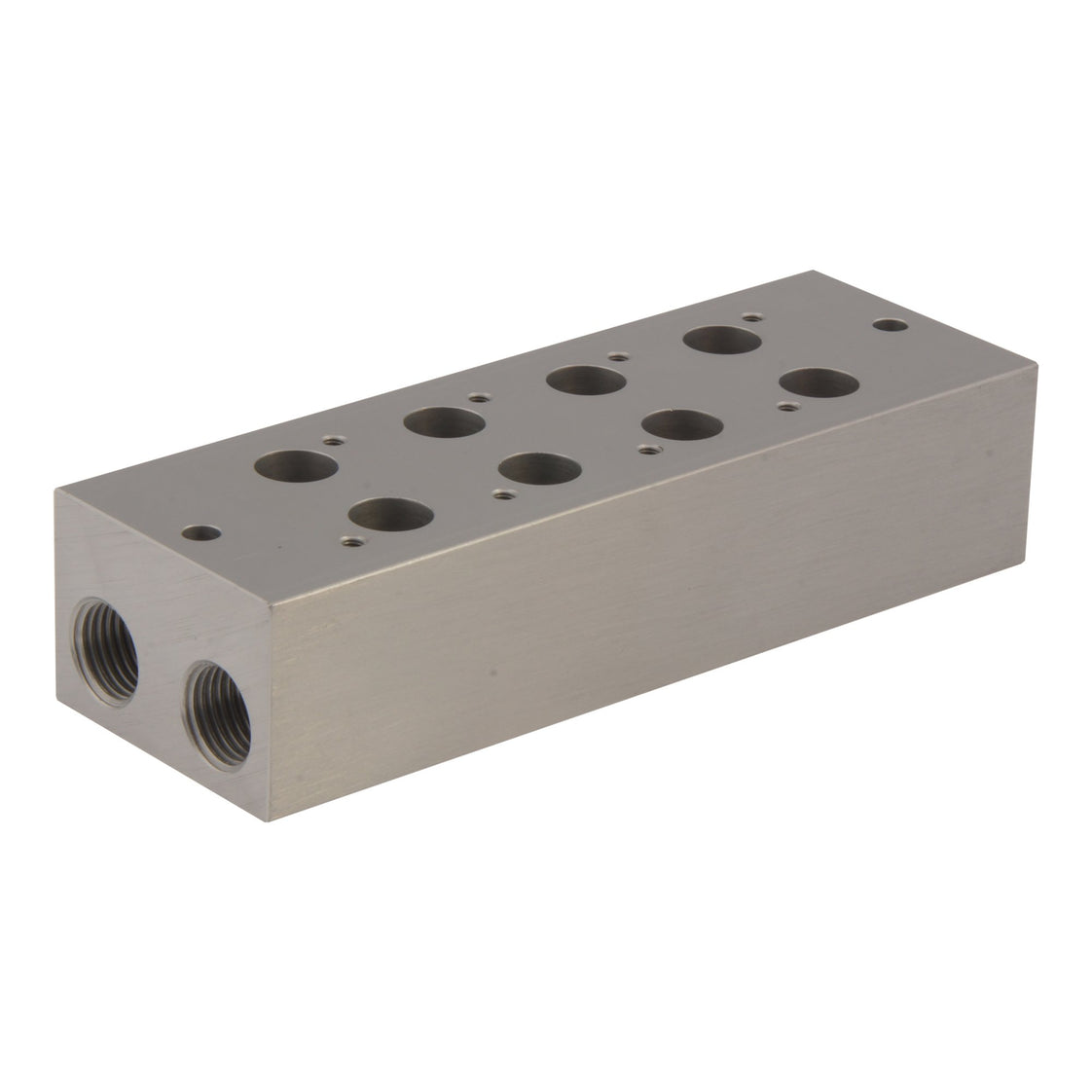

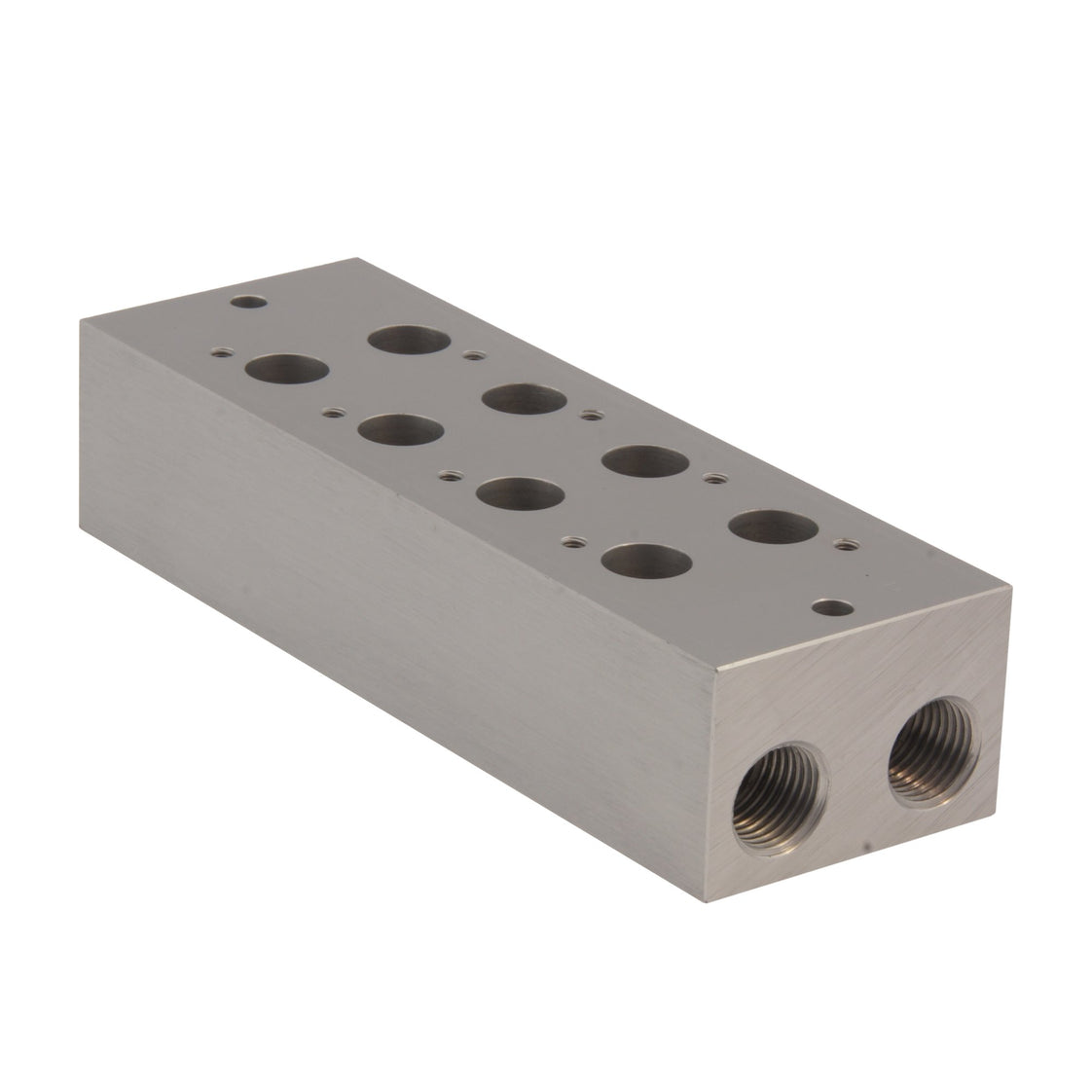

Pneumatische Ventilblöcke bieten eine praktische Lösung für die Verteilung von Luft aus einer Vielzahl von Ventilen von einem zentralen Punkt mit gemeinsamen Ein- und Auslassanschlüssen. Dieser starke und leichte Aluminium-Verteiler ist für bis zu 10 pneumatische Magnetventile der Mindman MVSC/MVSC1-220 3-Wege-Serie geeignet. Er bietet eine große Durchflusskapazität bei kompakter Größe. Der Verteiler wird mit Gummidichtungen und Schrauben zur Montage der Ventile geliefert. Nicht benutzte Stationen können durch Sperrplatten verschlossen werden. Diese Blockierplatten sind separat erhältlich. Die Ein- und Auslassöffnungen auf beiden Seiten des Verteilers haben G1/4"-Gewinde. Die Schläuche können auf beiden Seiten angeschlossen werden. Befindet sich der Verteiler am Ende des pneumatischen Kreislaufs, ist es notwendig, den Verteiler mit zusätzlichen Steckverschraubungen an einer Seite zu verschließen. Verteiler bieten eine effiziente Möglichkeit zur Reduzierung von Schläuchen, Fittings und Armaturen. Dies führt letztlich zu niedrigeren Materialkosten, vereinfacht aber auch die Installation und Wartung. Ein zusätzlicher Vorteil ist, dass die durchschnittliche Schlauchlänge reduziert wird, was zu einem geringeren Druckverlust und etwas schnelleren Reaktionszeiten führt.

Vorteile:

• Hochwertiges und leichtes Aluminiumdesign.
• Montieren Sie bis zu 10 Ventile auf einen einzigen Verteiler.
• Der Verteiler reduziert den Bedarf an Schläuchen und Fittings stark, was eine schnellere Installation und Wartung sowie eine Reduzierung der Materialkosten bedeutet.
• Im Durchschnitt kürzere Wege vom Ventil zur Bedieneinheit, was zu einem geringeren Druckabfall, geringerem Luftverbrauch und schnelleren Reaktionszeiten führt.
• Die elektrische Verdrahtung wird vereinfacht, da die Ventilspulen nahe beieinander liegen.

Nachteile:

• Kann nur mit Körperanschlussventilen der Mindman MVSC/MVSC1-220 3-Wege-Serie verwendet werden.
• Zusätzliche Sperrplatten für nicht benutzte Stationen erforderlich.

Baureihe MVSC/MVSC1

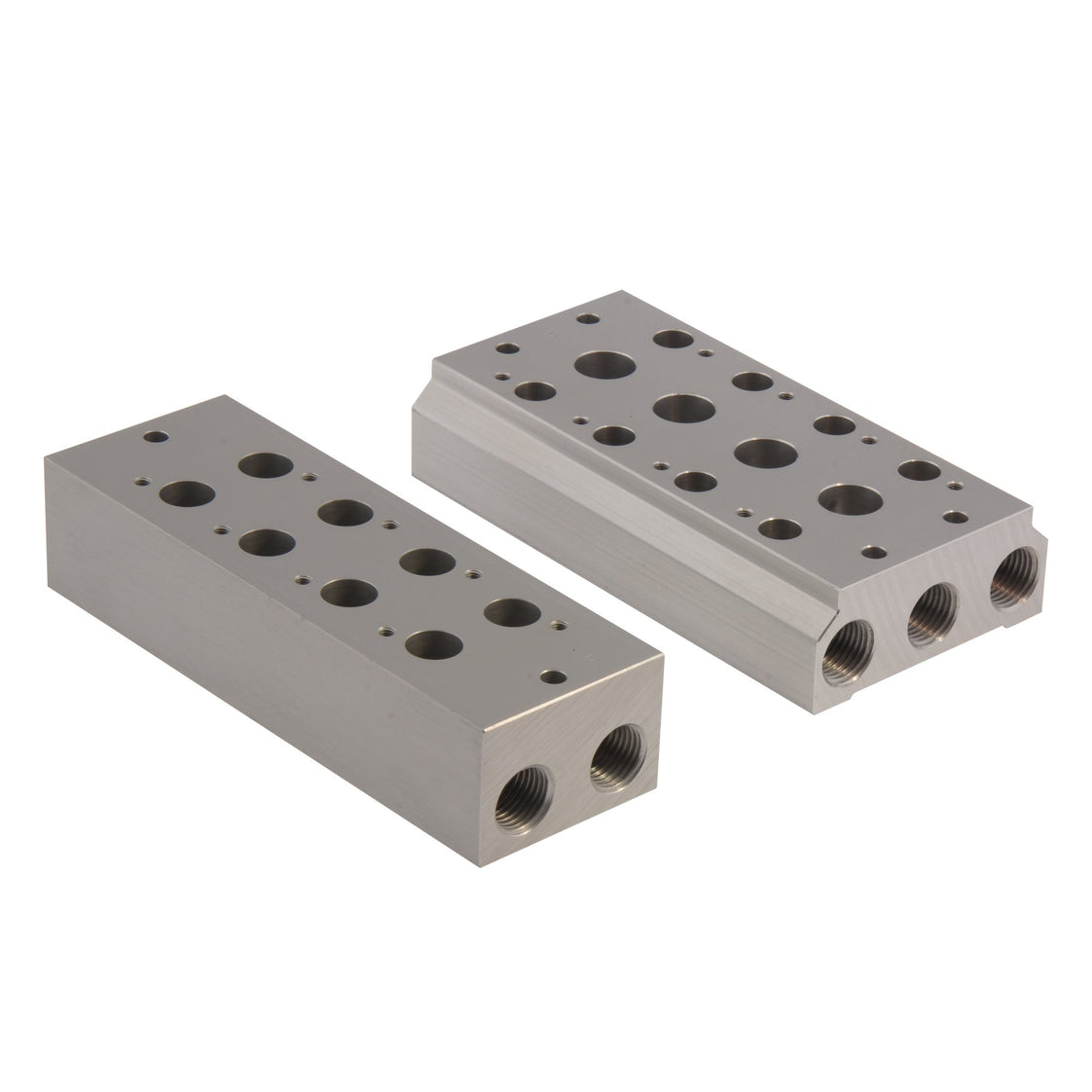

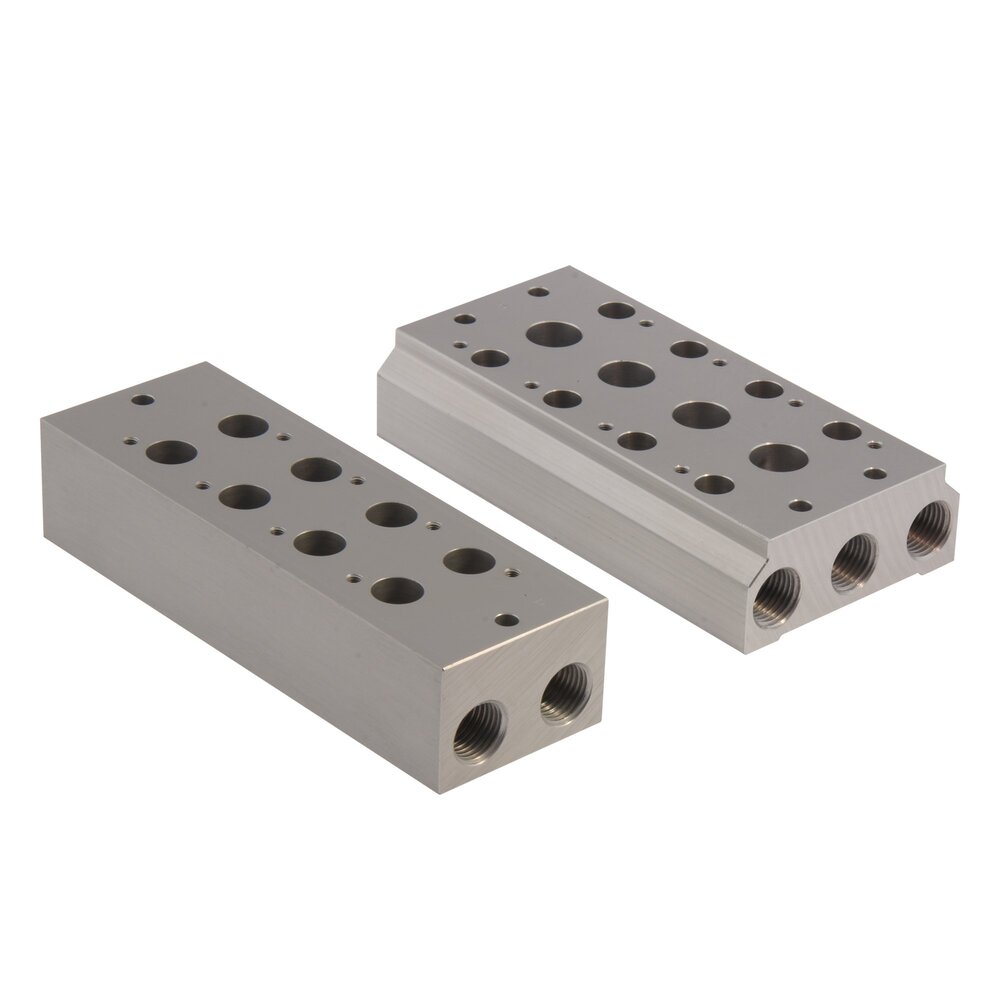

Kombinieren Sie eine Vielzahl von Mindman MVSC/MVSC1-Ventilen auf einem einzigen Verteiler mit zentralisierten Ein- und Auslassanschlüssen. Nutzen Sie die Leistung und reduzieren Sie Schläuche und Armaturen. Alle Krümmer haben ein stabiles und leichtes Aluminiumgehäuse und werden mit Gummidichtungen und Schrauben zur Befestigung der Ventile geliefert. Die Verteiler sind von 2 bis zu 10 Stationen erhältlich. Es sind zusätzliche Sperrplatten erhältlich, um nicht genutzte Stationen zu verschließen. Die Ventilblöcke sind für alle 3-Wege- und 5-Wege-Ventile erhältlich. Wählen Sie einen Verteiler, der der Ventilbreite entspricht, von 22 mm bis 46 mm. Die Anschlüsse für die seitlichen Ein- und Auslässe hängen von der Ventilbreite ab und variieren von 1/4 Zoll für die kleinsten Ventile (22 mm) bis 1/2 Zoll für die größten Ventile (46 mm) mit entweder Rc-, G- oder NPT-Gewinde. Bitte beachten Sie, dass Mindman MVSC/MVSC1-Ventile in der Ausführung "mit Gehäuseanschluss" (Standard) und in der Ausführung "mit Ventilblock" anbietet, bei der alle Ventilanschlüsse mit dem Ventilblock verbunden sind (Nicht-Standard).
