Magnetventil NPT 1/4'' NC Edelstahl FKM 0-5bar/73psi 230VAC Sauerstoff Fett-/Ölfrei 0330 122117

Hinweis: Dieses Produkt ist abgekündigt

Abgesetzt
Magnetventil NPT 1/4'' NC Edelstahl FKM 0-5bar/73psi 230VAC Sauerstoff Fett-/Ölfrei 0330 122117
Referenz: 122117
Marke: Burkert

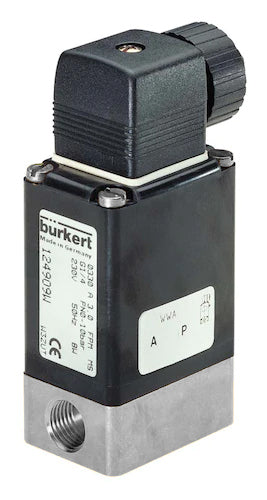

Burkert 2/2-Wege-Magnetventil (Typ 0330) mit 1/4-Zoll-NPT-Gewinde und einer 230 V AC-Spule. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen (Spannung = offen). Das Ventil ist direktwirkend, es ist also kein Differenzdruck erforderlich. Geeignet für leicht verschmutzte und aggressive Medien (Medientrennung). Geeignet für maximale Medientemperaturen von 60 °C (140 °F) und einen Druckbereich von 0 bis 5 bar (73 psi). Gehäuse aus Edelstahl mit FKM-Dichtung und einer Durchflussöffnung von 4 mm. Der Kv-Wert beträgt 0,23 m3/h (3,83 l/min bei dp = 1 bar Wasser). Manuelle Betätigung. Das Ventil ist fett- und ölfrei.
Hinweis: DIN-Stecker nicht im Lieferumfang enthalten.

Alle anzeigen
Hinweis: Das Produkt kann nicht zurückgegeben werden

Hinweis: Dieses Produkt ist abgekündigt

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Bei diesem Produkt handelt es sich um ein direktwirkendes 2/2-Wege-Magnetventil von Burkert mit 1/4-Zoll-NPT-Gewinde und einer 230 V AC-Spule. Das Ventil hat ein Gehäuse aus Edelstahl mit FKM-Dichtung und einer Durchflussöffnung von 4 mm. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, was bedeutet, dass das Ventil sich öffnet, wenn Spannung angelegt wird. Da es direktwirkend ist, ist kein Druckunterschied über dem Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druckbereich von 0 bis 5 bar (73 psi) und eine maximale Temperatur von 60 °C (140 °F). Das Ventil hat einen Kv-Wert von 0,23 m3/h, was einem Durchfluss von 4 l/min bei einem Druckunterschied von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 0,27, was 0,27 GPM @ 1 psi Druckabfall bedeutet. Für viele Anwendungen reicht es aus, ein Ventil anhand der Gewindegröße und des Durchmesser des Durchflussöffnung auszuwählen. Für eine genauere Dimensionierung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventil-Dimensionierungsrechner. Dieses Modell ist mediengetrennt. Das bedeutet, dass die beweglichen Teile wie die Feder durch eine flexible Membran vom Medium getrennt sind, was den Einsatz von leicht verschmutzten und aggressiven Medien ermöglicht. Das Gehäuse aus Edelstahl ist sehr langlebig, robust und beständig gegen eine Vielzahl von Chemikalien mit Ausnahme von Chloridlösungen. Die FKM (Fluorkautschuk oder Viton) Dichtung hat ausgezeichnete chemische Eigenschaften, ist für die meisten Öle und Lösungsmittel geeignet, kann jedoch kein heißes Wasser oder Dampf verarbeiten. Bitte beachten Sie, dass auch die internen Ventilteile wie der Edelstahlplunger und die Federn mit dem Medium in Kontakt kommen und chemisch verträglich sein müssen. Konsultieren Sie unsere chemische Beständigkeit Tabelle, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Die manuelle Betätigung kann zur Inbetriebnahme des Systems verwendet werden. Das Ventil ist fett- und ölfrei, was bedeutet, dass es das Medium nicht verunreinigt. Daher eignet es sich sowohl für den Laborgebrauch als auch für Sauerstoff. Das Ventil hat eine IP65-Bewertung, wenn es ordnungsgemäß angeschlossen ist.

Vorteile:

  • Öl- und fettfrei, das Ventil verunreinigt das Medium nicht
  • Aggressive Medien sind dank des mediengetrennten Designs möglich
  • Die manuelle Betätigung ist ideal für die Inbetriebnahme und bei Stromausfall
  • Guter Schutz vor Umwelteinflüssen dank der IP65-Bewertung
  • Dieses Ventil ist für den Einsatz mit Sauerstoff geeignet
  • Magnetventile öffnen und schließen sich im Vergleich zu vielen anderen Ventiltypen sehr schnell

Nachteile:

  • Magnetventile sind sehr empfindlich gegenüber Schmutz und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
  • Die Spule kann sich bei eingeschalteter Stromversorgung erwärmen. Eine gut belüftete Umgebung wird empfohlen
  • DIN-Stecker nicht im Lieferumfang enthalten

Serie:

Das Bürkert Magnetventil Typ 0330 ist ein direktwirkendes Magnetventil, das bedeutet, dass kein Druckunterschied erforderlich ist, um das Ventil zu öffnen. Diese Konstruktion ist mediengetrennt, was eine vollständige Isolierung Ihrer Flüssigkeit von den Arbeitskomponenten des Ventils ermöglicht. Diese Funktion macht das Ventil zu einer guten Lösung für aggressive oder leicht verschmutzte Medien. Die Ventile können mit DN 2 bis DN 5 oder mit einer Flansch geliefert werden. Der Druckbereich hängt von der Spannung ab, hat aber ein Maximum von 16 bar. Das Ventil hat ein wartungsfreies Schwenkankerdesign anstelle des üblichen linearen Translationsplungers. Das Ventil ist in IP65- oder IP67-Schutz erhältlich. Das Ventil hat wenige bewegliche Teile, was aufgrund minimaler Abnutzung der Ventilkomponenten eine lange Lebensdauer ermöglicht. Die 2/2-Wege- und 3/2-Wege-Versionen sind für Anwendungen wie Mischen, Umleitung und universelle Medienrichtung ausgelegt. Die Ventile sind mit verschiedenen Gehäusematerialien wie Messing, Edelstahl, PP oder PVDF in Kombination mit verschiedenen Dichtungsmaterialien erhältlich. Schließlich gibt es Optionen für Positionsfeedback, bistabil, Vakuumvarianten sowie ATEX-Explosionsschutzversionen.

Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
