Magnetventil G1/4'' NC Edelstahl FKM -1-10bar/-15-145psi 24VDC Nicht Geeignet Für Vakuum 0330 165096

Magnetventil G1/4'' NC Edelstahl FKM -1-10bar/-15-145psi 24VDC Nicht Geeignet Für Vakuum 0330 165096
Referenz: 165096
Marke: Burkert

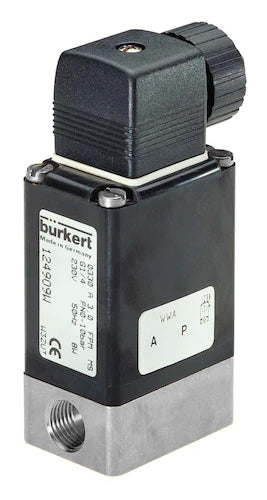

Burkert 2/2-Wege-Magnetventil (Typ 0330) mit G 1/4-Zoll-Gewinde und einer 24 V DC-Spule. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen (Spannung = offen). Das Ventil ist direktwirkend, es ist also kein Differenzdruck erforderlich. Geeignet für leicht verschmutzte und aggressive Medien (Medientrennung). Geeignet für maximale Medientemperaturen von 90 °C (194 °F) und einen Druckbereich von -1 bis 10 bar (-15 bis 145 psi). Gehäuse aus Edelstahl mit FKM-Dichtung und einer Durchflussöffnung von 2 mm. Der Kv-Wert beträgt 0,08 m3/h (1,33 l/min bei dp = 1 bar Wasser). Manuelle Betätigung. Geeignet für Vakuum.
Hinweis: DIN-Stecker nicht im Lieferumfang enthalten.

Alle anzeigen
Hinweis: Das Produkt kann nicht zurückgegeben werden
Regulärer Preis
€437.91
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
Regulärer Preis
€367.99
ohne MwSt.

Auf Lager +17 Tage Auf Anfrage Auf Anfrage
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 0 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 17 Tagen rechnen. Bis zu 1 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.


Versand an Deutschland: Kostenlos
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 18 - 19 Werktagen

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Bei diesem Magnetventil handelt es sich um ein direktwirkendes 2/2-Wege-Magnetventil von Burkert mit G 1/4-Zoll-Gewinde und einer 24 V DC-Spule. Das Ventil hat ein Gehäuse aus Edelstahl mit FKM-Dichtung und einer Durchflussöffnung von 2 mm. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, was bedeutet, dass das Ventil sich öffnet, wenn Spannung angelegt wird. Da es direktwirkend ist, ist kein Druckunterschied über dem Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druckbereich von -1 bis 10 bar (-15 bis 145 psi) und eine maximale Temperatur von 90 °C (194 °F). Das Ventil hat einen Kv-Wert von 0,08 m3/h, was einem Durchfluss von 1 l/min bei einem Druckunterschied von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 0,09, was 0,09 GPM @ 1 psi Druckabfall bedeutet. Für viele Anwendungen reicht es aus, ein Ventil anhand der Gewindegröße und des Durchmesser des Durchflussöffnung auszuwählen. Für eine genauere Dimensionierung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventil-Dimensionierungsrechner. Dieses Modell ist mediengetrennt. Dies bedeutet, dass die Arbeitskomponenten wie die Feder durch eine flexible Membran vom Medium getrennt sind, was den Einsatz von leicht verschmutzten und aggressiven Medien ermöglicht. Das Gehäuse aus Edelstahl ist sehr langlebig, robust und beständig gegen eine Vielzahl von Chemikalien mit Ausnahme von Chloridlösungen. Die FKM (Fluorkautschuk oder Viton) Dichtung hat ausgezeichnete chemische Eigenschaften, ist für die meisten Öle und Lösungsmittel geeignet, kann jedoch kein heißes Wasser oder Dampf verarbeiten. Bitte beachten Sie, dass auch die internen Ventilteile wie der Edelstahlplunger und die Federn mit dem Medium in Kontakt kommen und chemisch verträglich sein müssen. Konsultieren Sie unsere chemische Beständigkeit Tabelle, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Die manuelle Betätigung kann zur Inbetriebnahme des Systems verwendet werden. Geeignet für Vakuumanwendungen. Das Ventil hat eine IP65-Bewertung, wenn es ordnungsgemäß angeschlossen ist. Diese Version ist als 'Analyseversion' gekennzeichnet und wurde für extrem reine gasförmige Medien entwickelt. Während des Produktionsprozesses wurden alle internen Ventilteile sehr gründlich gereinigt. Dies soll sicherstellen, dass das Medium unter keinen Umständen kontaminiert wird.

Vorteile:

  • Geeignet für Vakuumanwendungen
  • Aggressive Medien sind dank des mediengetrennten Designs möglich
  • Die manuelle Betätigung ist ideal für die Inbetriebnahme und bei Stromausfall
  • Guter Schutz vor Umwelteinflüssen dank der IP65-Bewertung
  • Analyseversion mit höherer Reinheit und Dichtheit
  • Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell

Nachteile:

  • Magnetventile sind sehr empfindlich gegen Schmutz und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
  • Die Spule kann sich bei Stromzufuhr erwärmen. Eine gut belüftete Umgebung wird empfohlen
  • DIN-Stecker nicht im Lieferumfang enthalten

Serie:

Das Bürkert Magnetventil Typ 0330 ist ein direktwirkendes Magnetventil, das bedeutet, dass kein Druckunterschied erforderlich ist, um das Ventil zu öffnen. Diese Konstruktion ist mediengetrennt, was eine vollständige Isolierung Ihrer Flüssigkeit von den Arbeitskomponenten des Ventils ermöglicht. Diese Funktion macht das Ventil zu einer guten Lösung für aggressive oder leicht verschmutzte Medien. Die Ventile können mit DN 2 bis DN 5 oder mit einer Flansch geliefert werden. Der Druckbereich hängt von der Spannung ab, hat aber ein Maximum von 16 bar. Das Ventil hat ein wartungsfreies Schwenkankerdesign anstelle des üblichen linearen Translationsplungers. Das Ventil ist in IP65- oder IP67-Schutz erhältlich. Das Ventil hat wenige bewegliche Teile, was aufgrund minimaler Abnutzung der Ventilkomponenten eine lange Lebensdauer ermöglicht. Die 2/2-Wege- und 3/2-Wege-Versionen sind für Anwendungen wie Mischen, Umleitung und universelle Medienrichtung ausgelegt. Die Ventile sind mit verschiedenen Gehäusematerialien wie Messing, Edelstahl, PP oder PVDF in Kombination mit verschiedenen Dichtungsmaterialien erhältlich. Schließlich gibt es Optionen für Positionsfeedback, bistabil, Vakuumvarianten sowie ATEX-Explosionsschutzversionen.

Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
