Magnetventil G1/4'' NC Edelstahl FKM -1-10bar/-15-145psi 24VDC Vakuum 0330 137839

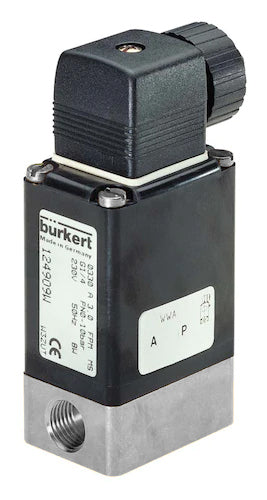

Burkert 2/2-Wege Magnetventil (Typ 0330) mit G 1/4 Zoll Gewinde und einer 24 V DC Spule. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen (Spannung = offen). Das Ventil ist direkt betätigt, sodass kein Differenzdruck erforderlich ist. Geeignet für leicht kontaminierte und aggressive Medien (Medientrennung). Geeignet für maximale Medientemperaturen von 90 °C (194 °F) und einen Druckbereich von -1 bis 10 bar (-15 bis 145 psi). Gehäuse aus Edelstahl mit FKM-Dichtung und einem Durchmesser von 2 mm. Der Kv-Wert beträgt 0.08 m3/h (1.33 l/min bei dp = 1 bar Wasser). Manuelle Übersteuerungsfunktion. Geeignet für Vakuum.
Hinweis: DIN-Stecker nicht enthalten.
- Regulärer Preis
- €365,32
- Regulärer Preis
- €306,99
Beschreibung
Dies ist ein Burkert direkt betätigtes 2/2-Wege Magnetventil mit G 1/4 Zoll Gewinde und einer 24 V DC Spule. Das Ventil hat ein Gehäuse aus Edelstahl mit FKM-Dichtung und einer Durchflussöffnung von 2 mm. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, was bedeutet, dass das Ventil öffnet, wenn Spannung angelegt wird. Da es direkt betätigt ist, ist kein Druckunterschied über das Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druckbereich von -1 bis 10 bar (-15 bis 145 psi) und eine maximale Temperatur von 90 °C (194 °F). Das Ventil hat einen Kv-Wert von 0.08 m3/h, was einem Durchfluss von 1 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 0.09, was 0.09 GPM bei 1 psi Druckabfall bedeutet. Für viele Anwendungen reicht es aus, ein Ventil basierend auf der Gewindegröße und der Durchflussöffnung auszuwählen. Für eine genauere Dimensionierung verwenden Sie den Kv-Wert mit unserem benutzerfreundlichen Ventil-Dimensionierungsrechner. Dieses Modell ist mediengetrennt. Das bedeutet, dass die beweglichen Teile wie die Feder durch eine flexible Membran vom Medium getrennt sind, was die Verwendung von leicht kontaminierten und aggressiven Medien ermöglicht. Das Edelstahlgehäuse ist sehr langlebig, stark und widerstandsfähig gegen eine Vielzahl von Chemikalien, mit Ausnahme von Chlorlösungen. Die FKM-Dichtung (Fluorkautschuk oder Viton) hat hervorragende chemische Eigenschaften, ist für die meisten Öle und Lösungsmittel geeignet, kann jedoch kein heißes Wasser oder Dampf vertragen. Bitte beachten Sie, dass die internen Ventilteile, wie der Edelstahlplunger und die Federn, ebenfalls mit dem Medium in Kontakt kommen und chemisch kompatibel sein müssen. Konsultieren Sie unser Chemische Beständigkeits Diagramm, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Die manuelle Übersteuerungsfunktion kann verwendet werden, um das System in Betrieb zu nehmen. Geeignet für Vakuumanwendungen. Das Ventil hat eine IP65-Klassifizierung, wenn es ordnungsgemäß angeschlossen ist. Diese Version ist als 'Analyseversion' gekennzeichnet und wurde für extrem reine gasförmige Medien entwickelt. Während des Produktionsprozesses wurden alle internen Ventilteile sehr gründlich gereinigt. Dies soll sicherstellen, dass die Medien unter keinen Umständen kontaminiert werden.
Vorteile:
- Geeignet für Vakuumanwendungen
- Aggressive Medien sind dank des mediengetrennten Designs möglich
- Die manuelle Übersteuerung ist ideal für die Inbetriebnahme und im Falle eines Stromausfalls
- Guter Schutz gegen die Umwelt dank der IP65-Klassifizierung
- Analyseversion mit höherer Reinheit und Dichtheit
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
Nachteile:
- Magnetventile sind sehr empfindlich gegenüber Schmutz und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Die Spule kann heiß werden, wenn sie aktiviert ist. Eine gut belüftete Umgebung wird empfohlen
- DIN-Stecker nicht enthalten
Serie:
Das Bürkert Magnetventil Typ 0330 ist ein direkt betätigtes Magnetventil, was bedeutet, dass kein Druckunterschied erforderlich ist, um das Ventil zu öffnen. Dieses Design ist mediengetrennt, was eine vollständige Isolation Ihrer Flüssigkeit von den beweglichen Teilen des Ventils ermöglicht. Diese Funktion macht das Ventil zu einer guten Lösung für aggressive oder leicht kontaminierte Medien. Die Ventile können mit DN 2 bis DN 5 oder mit einer Flansch geliefert werden. Der Druckbereich hängt von der Spannung ab, hat jedoch ein Maximum von 16 bar. Das Ventil hat ein wartungsfreies Dreharmaturdesign anstelle des üblichen linear übersetzenden Plungers. Das Ventil ist in IP65 oder IP67 Schutz erhältlich. Das Ventil hat nur wenige bewegliche Teile, was eine lange Lebensdauer durch minimale Abnutzung der Ventilkomponenten ermöglicht. Die 2/2-Wege und 3/2-Wege Versionen sind für Anwendungen wie Mischen, Umleiten und universelle Medienrichtung konzipiert. Die Ventile sind mit verschiedenen Gehäusematerialien erhältlich, wie Messing, Edelstahl, PP oder PVDF in Kombination mit verschiedenen Dichtmaterialien. Schließlich gibt es Optionen für Positionsrückmeldung, bi-stabile, Vakuumvarianten sowie ATEX-explosionsgeschützte Versionen.
Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
