Magnetventil 32x46mm SFB Flansch NC Edelstahl FKM -10bar/0-145psi 24VDC 0331 68748

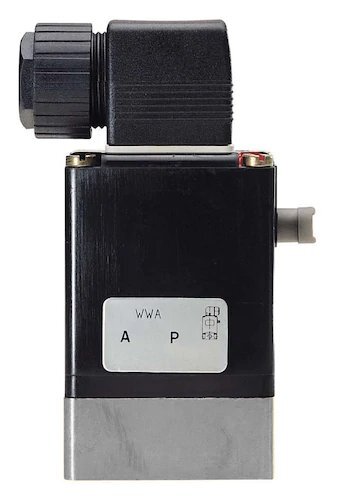

Burkert 2/2-Wege-Magnetventil (Typ 0331) mit 32x46 mm SFB-Flansch und einer 24 V DC-Spule. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen (Spannung = offen). Das Ventil ist direktwirkend, es ist also kein Differenzdruck erforderlich. Geeignet für maximale Medientemperaturen von 90 °C (194 °F) und einen Druckbereich von 10 bar (0 bis 145 psi). Gehäuse aus Edelstahl mit FKM-Dichtung und einer Durchflussöffnung von 3 mm. Der Kv-Wert beträgt 0,12 m3/h (2,0 l/min bei dp = 1 bar Wasser).
Hinweis: DIN-Stecker nicht im Lieferumfang enthalten.
- Regulärer Preis
- €315,34
- Regulärer Preis
- €264,99
Beschreibung
Dies ist ein direktwirkendes 2/2-Wege-Magnetventil von Burkert mit 32x46 mm SFB-Flansch und einer 24 V DC-Spule. Das Ventil hat ein Gehäuse aus Edelstahl mit FKM-Dichtung und einer Durchflussöffnung von 3 mm. SFB ist eine spezifische Flanschkonstruktion von Burkert, die eine kompakte Montage mehrerer Ventile auf einem Sammelverteiler ermöglicht. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, was bedeutet, dass das Ventil öffnet, wenn Spannung angelegt wird. Da es direktwirkend ist, ist kein Druckunterschied über das Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druckbereich von 10 bar (0 bis 145 psi) und eine maximale Temperatur von 90 °C (194 °F). Das Ventil hat einen Kv-Wert von 0,12 m3/h, was einem Durchfluss von 2 l/min bei einem Druckunterschied von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 0,14, was 0,14 GPM @ 1 psi Druckabfall bedeutet. Für viele Anwendungen reicht es aus, ein Ventil anhand der Gewindegröße und des Durchflussdurchmessers auszuwählen. Für eine genauere Dimensionierung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventil-Dimensionierungsrechner. Das Gehäuse aus Edelstahl ist sehr langlebig, robust und beständig gegen eine Vielzahl von Chemikalien mit Ausnahme von Chloridlösungen. Die FKM (Fluorkautschuk oder Viton) Dichtung hat ausgezeichnete chemische Eigenschaften, ist für die meisten Öle und Lösungsmittel geeignet, kann jedoch kein heißes Wasser oder Dampf verarbeiten. Bitte beachten Sie, dass auch die internen Ventilteile, wie der Edelstahlplunger und die Federn, mit dem Medium in Kontakt kommen und chemisch verträglich sein müssen. Konsultieren Sie unsere Tabelle zur chemischen Beständigkeit, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen.
Vorteile:
- Magnetventile öffnen und schließen sich im Vergleich zu vielen anderen Ventiltypen sehr schnell
- Das SFB-Flanschdesign ermöglicht eine kompakte Montage mehrerer Ventile auf einem Sammelverteiler
Nachteile:
- Magnetventile sind sehr empfindlich gegen Schmutz und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Die Spule kann sich bei eingeschalteter Stromversorgung erwärmen. Eine gut belüftete Umgebung wird empfohlen
- DIN-Stecker nicht im Lieferumfang enthalten
Serie:
Das Bürkert 0331 Ventil ist ein direktwirkendes, mediengetrenntes Schwenkantriebsventil. Öffnungen bis DN 4 und Druckbereiche von 0 bis 16 bar. Das charakteristische Merkmal dieses Ventils im Vergleich zum Modell 0330 ist das Fehlen von Gewinden, die durch einen Bürkert SFB (Specific Flange design Bürkert) Flanschanschluss unten ersetzt werden. Dieser Flansch kann verwendet werden, um das Ventil auf einem Sammelverteiler zu montieren oder auf ein größeres Ventil (z. B. Typ 5282) zu montieren und als Pilotventil zu fungieren. Das 0331 Ventil ist in 2/2- und 3/2-Wege-Versionen erhältlich. Die 3/2-Wege-Versionen sind als normalerweise offen, normalerweise geschlossen, Verteiler- oder Mischventil erhältlich. Das mediengetrennte Design macht dieses Ventil für aggressive oder leicht verunreinigte Medien geeignet. Das Standard-Gehäuse aus Messing erfüllt alle europäischen Trinkwasseranforderungen. Das 0331 ist mit einer manuellen Betätigung für Inbetriebnahme und Tests ausgestattet. ATEX-Explosionsschutz-Versionen sind ebenfalls erhältlich.
Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
