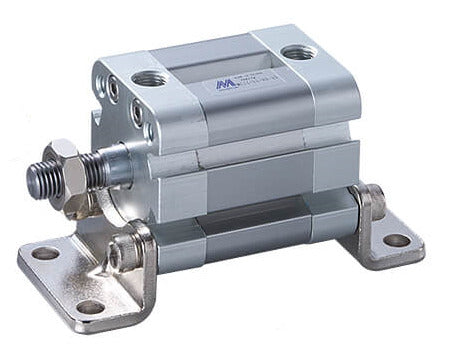

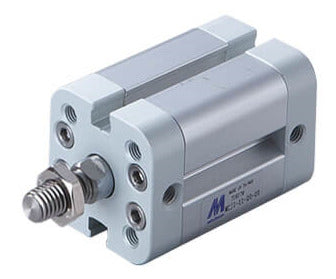

20-40mm Kompaktzylinder mit Außengewinde ISO-21287 MCJI

Dieser kompakte Pneumatikzylinder von Mindman ist doppeltwirkend, d. h. er benötigt Luft zum Ausfahren und Luft zum Einfahren der Stange. Die pneumatischen Kompaktzylinder können in Anwendungen mit begrenztem Platzangebot eingesetzt werden. Es entspricht der ISO-Norm 21287, einer weltweit anerkannten und weit verbreiteten Norm. Der Vorteil ist, dass sie weltweit mit anderen großen Marken wie Festo, SMC oder Norgren austauschbar ist. Die Bohrungsgröße beträgt 20 mm, was eine maximale Einzugskraft von 264 N (59 lbf) und eine maximale Auszugskraft von 314 N (71 lbf) ermöglicht. Er hat einen Hub von 40 mm (die Hublänge gibt an, wie weit die Kolbenstange gehen kann). Er hat einen Betriebsdruck von 0,5 - 10 bar (7 - 145 psi) und ist für Bewegungsgeschwindigkeiten von 50 - 500 mm/s geeignet. Die Kolbenstange hat am Ende ein M8x1,25-Außengewinde. Er hat einen Magneten, der im Kolben montiert ist. Dies ermöglicht eine präzise Positionsrückmeldung der Stangenposition durch die Montage von (einem oder mehreren) magnetischen Sensoren, wie z. B. Reed- oder Hall-Sensoren, in den Nuten des Ventilkörpers. Pneumatikschläuche können an beide M5-Luftanschlüsse angeschlossen werden, und der Zylinder kann starr oder flexibel mit einer Vielzahl von Befestigungsmöglichkeiten montiert werden. Er verfügt über eine NBR-Dichtung und ein Aluminiumgehäuse, wodurch er langlebig ist und in einem Temperaturbereich von -5 bis 60°C (23 bis 140°F) arbeiten kann.

Vorteile:

• Entspricht der weltweit anerkannten und weit verbreiteten ISO-Norm 21287, so dass es mit anderen großen Marken austauschbar ist
• Es ist kompakt und dadurch leicht und platzsparend
• Sie ist doppeltwirkend und ermöglicht die volle Kontrolle über die Stange
• Das gerillte Gehäuse ermöglicht eine schnelle und einfache Montage des Sensors

Nachteile:

• Es hat keine einstellbare Dämpfung, aber sie haben einen Gummipuffer zur Dämpfung
• Nicht geeignet für den Betrieb in frostigen Umgebungen

MCJI-Reihe

Die Serie MCJI entspricht der ISO 21287, einer kompakten metrischen Serie von Einstangenzylindern mit Bohrungen von 20 bis 100 mm. Der MCJI kann optional mit einer doppelten Stange geliefert werden, was nicht zum Standard der ISO 21287 gehört. Ein großer Vorteil dieser Norm ist, dass Bohrungen von 32 bis 100 mm die gleichen Enddeckelbefestigungen haben wie die größeren ISO 15552-Zylinder. Für 20- und 25-mm-Bohrungen hat die ISO 21287 ihre eigenen Endabdeckungen. Ebenso wie bei den Zylindern nach ISO 15552 können für die verschiedenen Bohrungen Kolbenstangenbefestigungen nach ISO 8139 und ISO 8140 verwendet werden. Der Stangendurchmesser liegt zwischen 20 und 100 mm und die Hublänge zwischen 5 und 500 mm, so dass er für eine Vielzahl von Anwendungen geeignet ist. Je nach Bohrungsgröße liegt die maximale Kraft zwischen 264 N (59 lbf) und 7854 N (1766 lbf). Der Kolben kann sich mit einer Geschwindigkeit von 50-500 mm/s bewegen und der Zylinder arbeitet in einem Druckbereich von 0,5-10 bar (7-145 psi). Die Kolbenstange kann am Ende mit einem Außen- oder Innengewinde ausgestattet sein. Der Kolben ist mit einem Magnetstreifen ausgestattet, der die Erkennung der Stangenposition ermöglicht. Positionssensoren können leicht in den gerillten Körper eingebaut werden. Mit einem Aluminiumgehäuse und einer NBR-Dichtung ist der Zylinder langlebig und kann bei Temperaturen von -5 bis 60° C eingesetzt werden. Mindman ist ein weltweit führendes Unternehmen in der Pneumatikbranche und stellt eine breite Palette an hochwertigen Pneumatikprodukten her. Sie befolgen strenge Fertigungsstandards (ISO 9001) und überprüfen ihre Endprodukte in zahlreichen Test- und Kalibrierungsschritten, um sicherzustellen, dass sie den Spezifikationen entsprechen. Sie können sich der hohen Qualität, Effizienz, Lebensdauer und des Preis-Leistungs-Verhältnisses dieser Pneumatikzylinder sicher sein.

Die MCJI-Serie ist mit den folgenden Produktserien kompatibel: Asco 449, Aventics CCI, Festo ADN, IMI Norgren RA, Parker P1P und die SMC C55-Serie.
