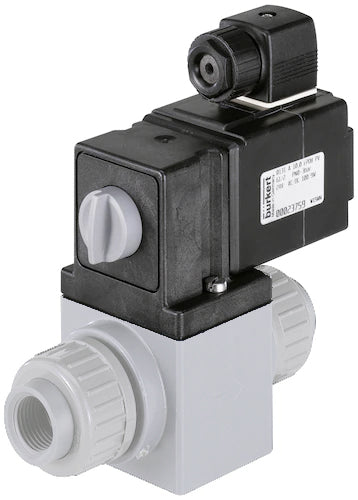

Magnetventil 19.35mm Geschweißte Hülsen NC Kunststoff FKM 0-1bar/15psi 230VAC Vakuum 0131 130920

Hinweis: Dieses Produkt ist abgekündigt

Abgesetzt
Magnetventil 19.35mm Geschweißte Hülsen NC Kunststoff FKM 0-1bar/15psi 230VAC Vakuum 0131 130920
Referenz: 130920
Marke: Burkert

Burkert 2/2-Wege-Magnetventil (Typ 0131) mit 19,35 mm Schweißhülsen und einer 230 V AC-Spule. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen (Spannung = offen). Das Ventil ist direktwirkend, es ist also kein Differenzdruck erforderlich. Geeignet für leicht verschmutete und aggressive Medien (Medientrennung). Geeignet für maximale Medientemperaturen von 70 °C (158 °F) und einen Druckbereich von 0 bis 1 bar (15 psi). Gehäuse aus Kunststoff mit FKM-Dichtung und einer Durchflussöffnung von 15 mm. Der Kv-Wert beträgt 4,5 m3/h (75,02 l/min bei dp = 1 bar Wasser). Manuelle Betätigung. Geeignet für Vakuum.
Hinweis: DIN-Stecker nicht im Lieferumfang enthalten.

Alle anzeigen
Hinweis: Das Produkt kann nicht zurückgegeben werden

Hinweis: Dieses Produkt ist abgekündigt

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Bei diesem Magnetventil handelt es sich um ein direktwirkendes 2/2-Wege-Magnetventil von Burkert mit 19,35 mm Schweißhülsen und einer 230 V AC-Spule. Das Ventil hat ein Kunststoffgehäuse mit FKM-Dichtung und einer Durchflussöffnung von 15 mm. Die Schaltfunktion des Magnetventils ist normalerweise geschlossen, was bedeutet, dass das Ventil sich öffnet, wenn Spannung angelegt wird. Da es direktwirkend ist, ist kein Druckunterschied über das Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druckbereich von 0 bis 1 bar (15 psi) und eine maximale Temperatur von 70 °C (158 °F). Das Ventil hat einen Kv-Wert von 4,5 m3/h, was einem Durchfluss von 75 l/min bei einem Druckunterschied von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 5, was 5 GPM bei einem Druckabfall von 1 psi bedeutet. Für viele Anwendungen reicht es aus, ein Ventil anhand der Gewindegröße und des Durchmesser des Durchflussöffnung auszuwählen. Für eine genauere Dimensionierung verwenden Sie den Kv-Wert mit unserem einfach zu bedienenden Ventil-Dimensionierungsrechner. Dieses Modell ist mediengetrennt. Das bedeutet, dass die beweglichen Teile wie die Feder durch eine flexible Membran vom Medium getrennt sind, was den Einsatz von leicht verschmutzten und aggressiven Medien ermöglicht. Die FKM (Fluorkautschuk oder Viton) Dichtung hat ausgezeichnete chemische Eigenschaften, ist für die meisten Öle und Lösungsmittel geeignet, kann aber kein heißes Wasser oder Dampf verarbeiten. Bitte beachten Sie, dass auch die internen Ventilteile wie der Edelstahlplunger und die Federn mit dem Medium in Kontakt kommen und chemisch verträglich sein müssen. Konsultieren Sie unsere chemische Beständigkeit Tabelle, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Die manuelle Betätigung kann zur Inbetriebnahme des Systems verwendet werden. Geeignet für Vakuumanwendungen. Das Ventil hat eine IP65-Bewertung, wenn es ordnungsgemäß angeschlossen ist.

Vorteile:

  • Geeignet für Vakuumanwendungen
  • Agressive Medien sind dank des mediengetrennten Designs möglich
  • Die manuelle Betätigung ist ideal für die Inbetriebnahme und bei Stromausfall
  • Guter Schutz vor Umwelteinflüssen dank der IP65-Bewertung
  • Magnetventile öffnen und schließen sich im Vergleich zu vielen anderen Ventiltypen sehr schnell

Nachteile:

  • Magnetventile sind sehr empfindlich gegenüber Schmutz und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
  • Die Spule kann sich bei eingeschalteter Stromversorgung erwärmen. Eine gut belüftete Umgebung wird empfohlen
  • DIN-Stecker nicht im Lieferumfang enthalten

Serie:

Das Bürkert 0131 Ventil ist ein direktwirkendes Kippventil. Das Gehäuse kann aus PVC, Messing oder PVDF gefertigt sein. Das Ventil ist in Größen mit Durchmessern bis DN 25 erhältlich und kann je nach Version von 0 bis 3 bar arbeiten. Dank der Membrantrennung zwischen dem Aktuator und dem Fluidkörper können auch aggressive Medien wie Säuren und alkalische Lösungen sicher gesteuert werden. DC-Varianten bieten Energieeffizienz, was zu einem längeren Lebenszyklus beitragen kann. Das Ventil verfügt über ein vibrationsfestes Spulensystemdesign. Ein elektrisches Positions-Feedback-System bestimmt den Zustand des Ventils.

Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
