24x8mm Oval flach PUR Blau Vakuum-Saugnapf G 1/8 Zoll weiblich Hub 1mm Ohr Klemme

Hinweis: Dieses Produkt ist abgekündigt

Abgesetzt
24x8mm Oval flach PUR Blau Vakuum-Saugnapf G 1/8 Zoll weiblich Hub 1mm Ohr Klemme

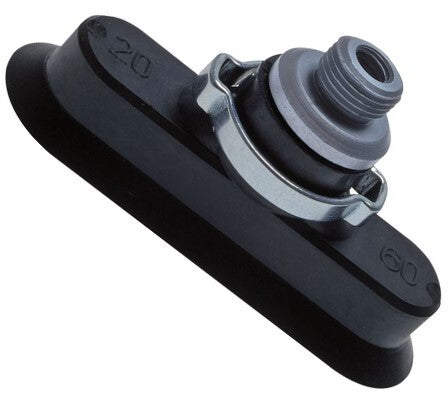

Abbildung kann leicht variieren
Siehe Spezifikationen für genaue Informationen.
Referenz: SCL-OF-24-1-U-F-018
Marke: Tameson

Dieser ovale Flachsauger kann zum Anheben und Bewegen von flachen Werkstücken verwendet werden. Die Größe beträgt 24x8 mm und ist aus Polyurethan (PUR) hergestellt. Die Anschlussöffnung ist G 1/8 Zoll und der Nenndurchmesser beträgt 3 mm. Geeignet für einen Temperaturbereich von -20 °C bis 80 °C (-4 °F bis 176 °F). Die Farbe ist blau.

Alle anzeigen

Hinweis: Dieses Produkt ist abgekündigt

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Der Vakuumsauger wird in Vakuumsystemen für Pick-and-Place-Operationen eingesetzt. Die wichtigsten Auswahlkriterien für Saugnäpfe sind Material, Form und Durchmesser. Dieser ovale Flachsauger kann zum Heben von Materialien mit einer flachen oder leicht gewölbten Oberfläche verwendet werden. Die ovale Form eignet sich zum Heben langer Gegenstände. Der Saugnapf ist aus blauem Polyurethan (PUR) gefertigt und wird für raue Einsatzbedingungen empfohlen. Bitte beachten Sie unser Datenblatt mit den Materialspezifikationen.

Die Größe des Saugnapfes ist 24x8 mm und der Hub (Auslenkung des Saugnapfes) beträgt 1 mm. Die Anschlussöffnung ist G 1/8 Zoll und der Nenndurchmesser beträgt 3 mm. Die Shore-Härte beträgt 45-55 Typ A. Der Saugnapf ist für Temperaturen zwischen -20 °C und 80 °C (-4 °F und 176 °F) geeignet.

Vorteile:

  • Der Becher wird inklusive Fitting mit einem G 1/8 Zoll Anschluss geliefert
  • Schnelle Evakuierungszeit und gute Stabilität dank der flachen Form
  • Geeignet für lange Gegenstände
  • Enthält eine Ohrklemme zur Befestigung der Schale an der Armatur
  • Kompatibel mit PIAB-Sauggreifern

SCL-Reihe

Die Vakuumsauger der Serie SCL gibt es in runder und ovaler Form, beide sind als Flach- oder Balgensauger möglich. Sie sind in verschiedenen Materialien erhältlich, wie NBR, Silikon, SBR, Polyurethan (PUR), Chloroprenkautschuk (CR) oder NR (Naturkautschuk). Dank der großen Auswahl an Materialien eignen sie sich für eine breite Palette unterschiedlicher Anwendungen. Der Durchmesser der runden Saugnäpfe reicht von 5 bis 225 mm. Die ovalen Saugnäpfe sind in den Größen 15x5 und 100x35 mm erhältlich. Sie haben unterschiedliche Hübe, die von 0,5 bis 30 mm reichen (die Faltenbalgsauger haben höhere Hübe). Die Saugnäpfe können entweder mit einer vorinstallierten Halterung oder ohne Halterung geliefert werden. Sie sind mit zusätzlichen Funktionen wie Stützrippen, Saugkorb, Ohrklemmen, robusten Lippen, dünnen Lippen und doppelten Sicherheitslippen erhältlich.
