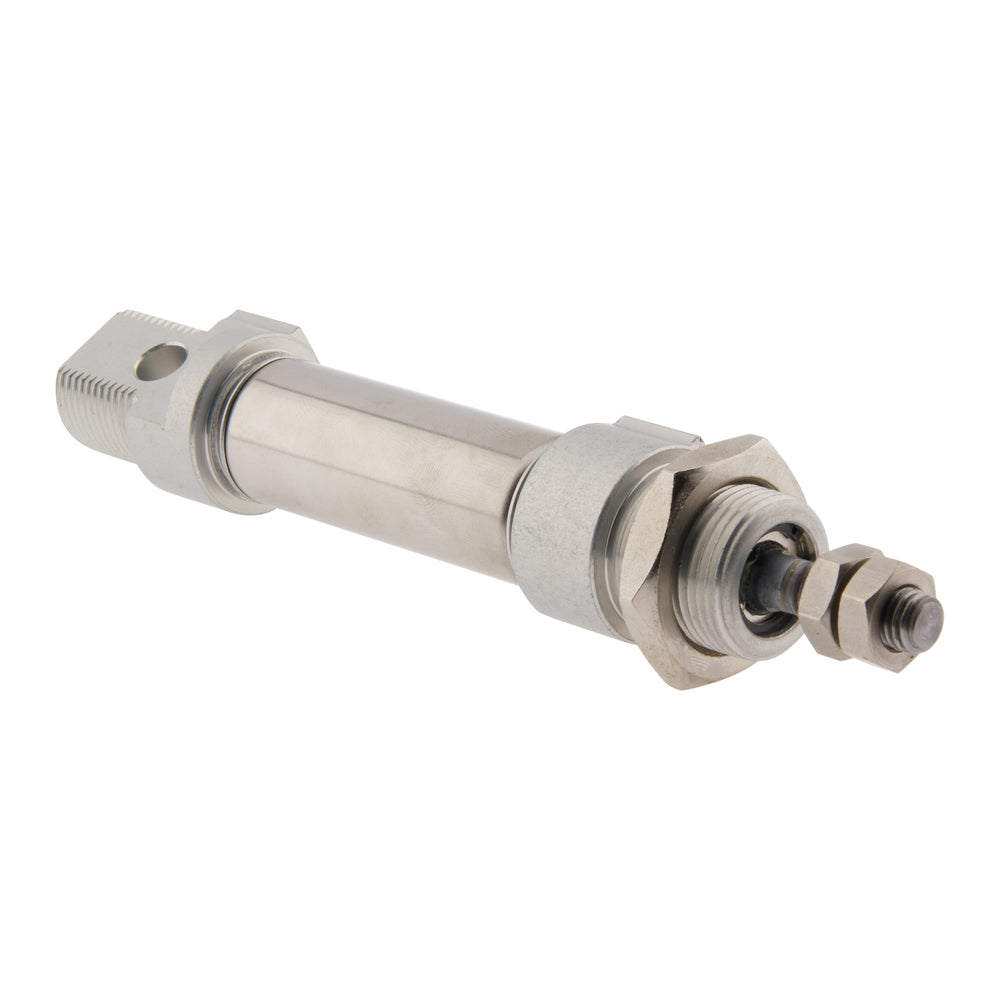

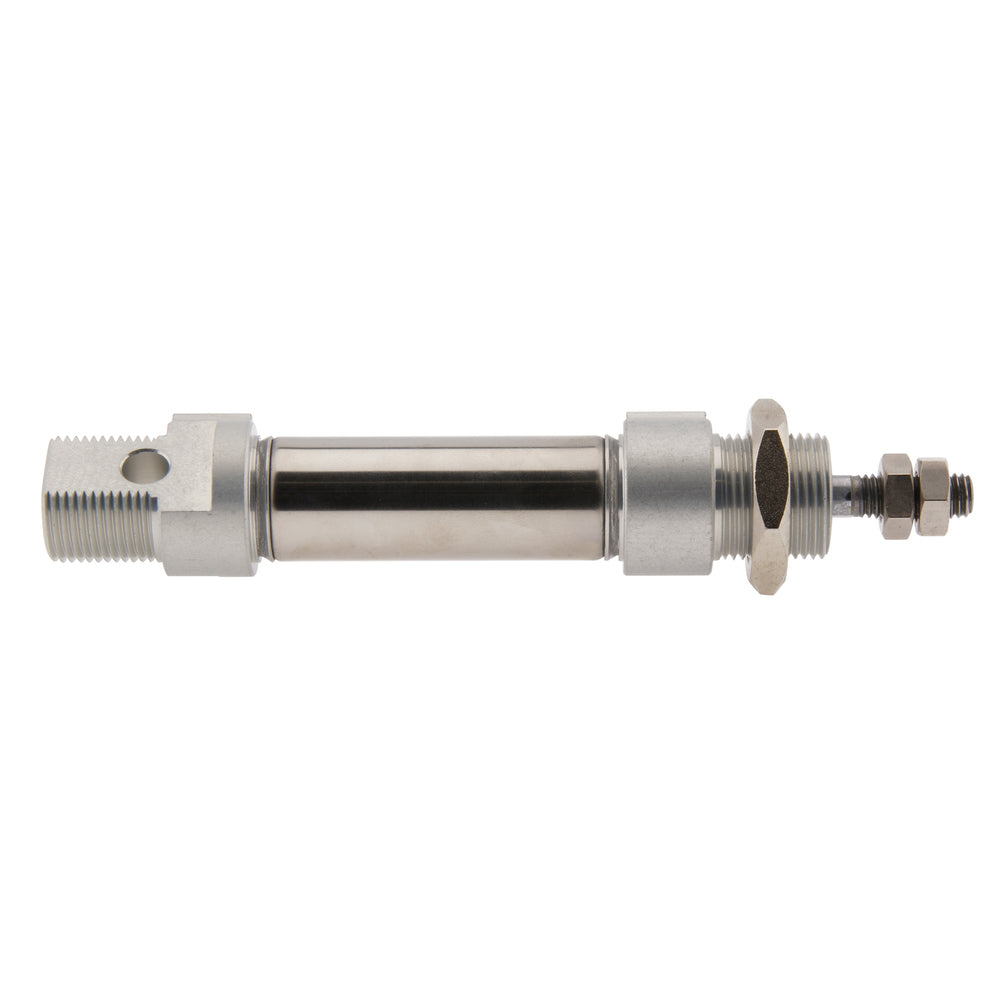

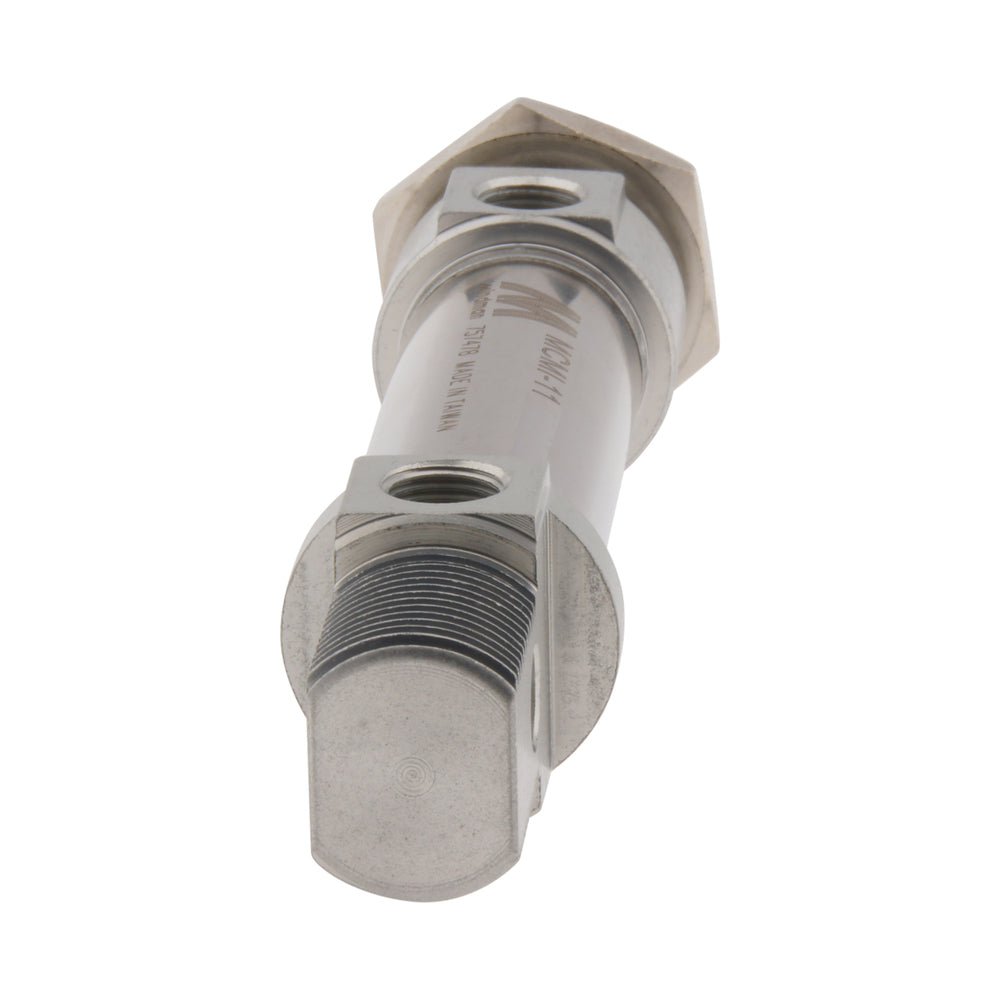

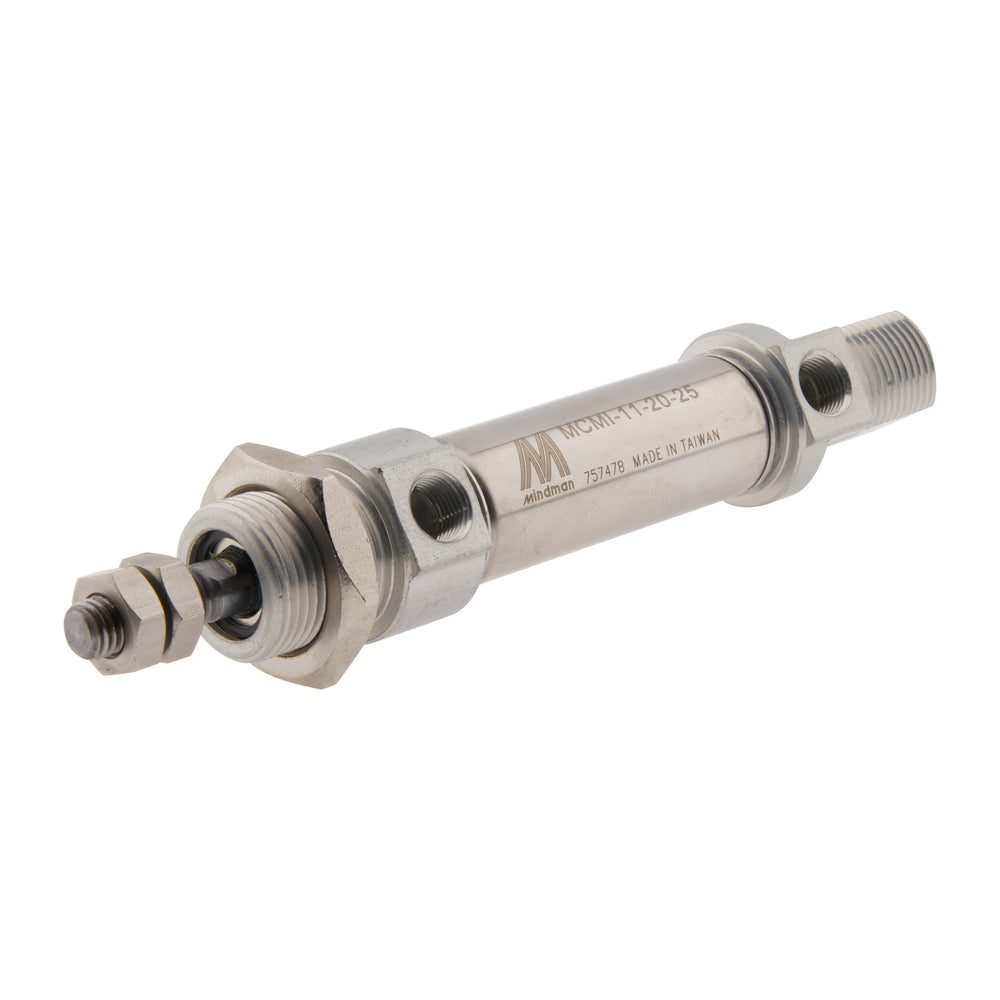

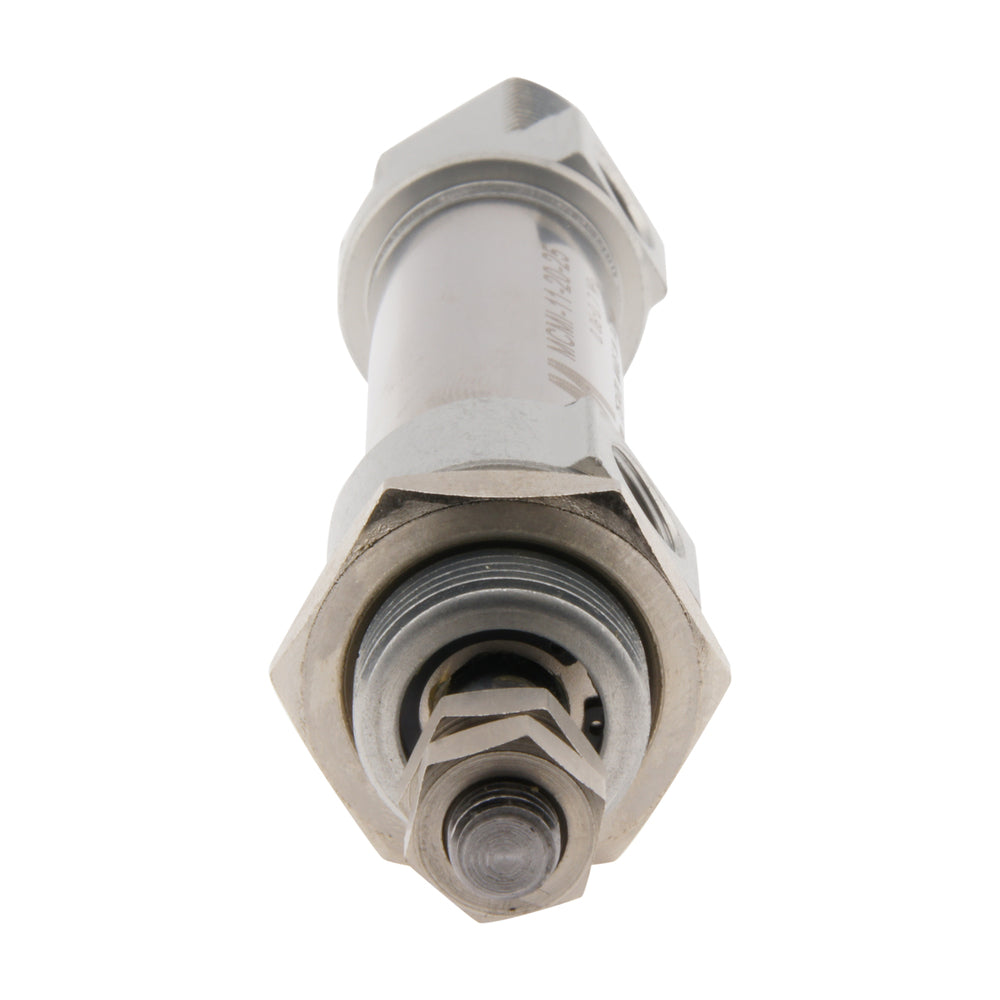

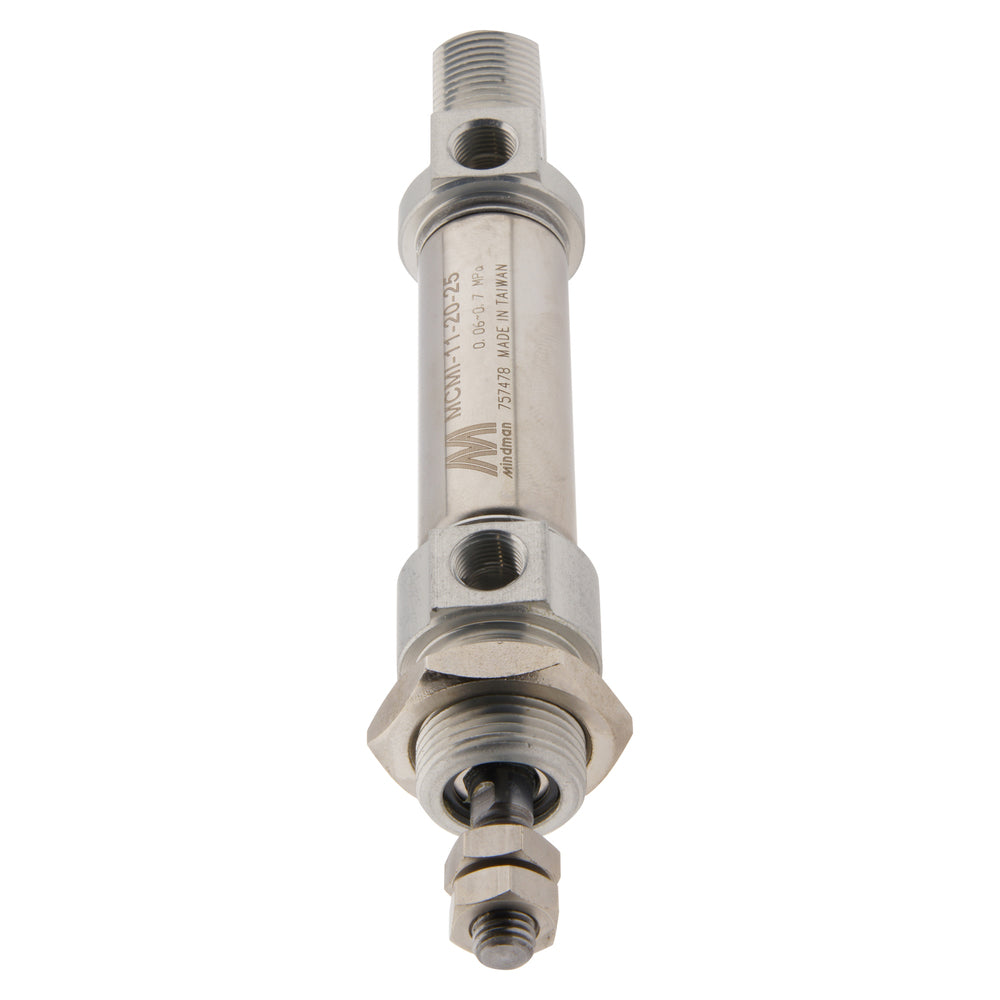

25-50mm Doppeltwirkender Minizylinder ISO-6432 MCMI

Dieser Pneumatikzylinder von Mindman ist doppeltwirkend, d. h. er benötigt Luft zum Ausfahren und Luft zum Einfahren der Stange. Er entspricht der ISO-Norm 6432 (auch als Minizylinder oder Rundzylinder bezeichnet), einer weltweit anerkannten und weit verbreiteten Norm. Der Vorteil ist, dass sie weltweit mit anderen großen Marken wie Festo, SMC oder Norgren austauschbar ist. Die Bohrung ist 25 mm groß und der Hub 50 mm lang. Sie hat einen Betriebsdruck von 0,6 - 7 bar und ist in der Lage, Bewegungsgeschwindigkeiten von 50 - 500 mm/s zu erreichen. Theoretisch kann sie eine maximale Einzugskraft von 288 N und eine maximale Auszugskraft von 344 N ausüben. Die Kolbenstange ist selbstschmierend und hat am Ende ein Gewinde M10×1,25. Er hat einen Magneten, der im Kolben montiert ist. Dies ermöglicht eine präzise Positionsrückmeldung der Stangenposition durch die Montage von (einem oder mehreren) magnetischen Sensoren, wie z. B. Reed- oder Hall-Sensoren, am Ventilgehäuse. An die beiden G 1/8"-Luftanschlüsse können Pneumatikschläuche angeschlossen werden, und der Zylinder kann starr oder flexibel mit einer Vielzahl von Befestigungsmöglichkeiten, wie z. B. Stangendrehgelenkköpfen (ISO 8139) oder Stangengabelköpfen, montiert werden. Er verfügt über eine NBR-Dichtung und ein eloxiertes Edelstahlrohr mit einem Gehäuse aus Aluminium an der Vorder- und Rückseite, wodurch er langlebig ist und in einem Temperaturbereich von -5 bis 60 °C betrieben werden kann.

Vorteile:

• Entspricht der weltweit anerkannten und weit verbreiteten ISO-Norm 6432 und ist daher mit anderen großen Marken austauschbar.
• Sie ist doppeltwirkend und ermöglicht die volle Kontrolle über die Rute.
• Die Stange ist selbstschmierend, was bedeutet, dass im Luftsystem keine Schmiermittel erforderlich sind. Es ist wartungsarm und hat eine lange Nutzungsdauer.

Nachteile:

• Das Produkt wird ohne manuelle Dämpfungseinstellung geliefert, verfügt aber dennoch über ein Dämpfungspolster.
• Nicht geeignet für den Betrieb in frostigen Umgebungen.

MCMI-Reihe

Die MCMI-Serie entspricht der ISO-Norm 6432 (auch als Minizylinder oder Rundzylinder bezeichnet) und ist damit weltweit anerkannt und weit verbreitet, so dass sie andere Marken zu geringeren Kosten ersetzen kann. Es sind doppeltwirkende und einfachwirkende Versionen erhältlich. Der Stangendurchmesser liegt zwischen 8 und 25 mm und die Hublänge zwischen 10 und 500 mm, so dass ein breites Anwendungsspektrum abgedeckt wird. Andere Hublängen sind auf Anfrage erhältlich. Der Kolben kann sich mit einer Geschwindigkeit von 50-500 mm/s bewegen und je nach Stangendurchmesser in einem Druckbereich von 0,6-7 bar arbeiten. Die Serie MCMI ist theoretisch in der Lage, eine maximale Einzugskraft von 288 N und eine maximale Auszugskraft von 344 N auszuüben. Die Kolbenstange hat am Ende ein Gewinde. Einige Versionen sind mit einem Magnetstreifen ausgestattet, der es den am Körper angebrachten Sensoren ermöglicht, die Position der Stange zu erkennen. Die MCMI-Serie besteht aus einem eloxierten Edelstahlrohr mit Aluminiumabdeckungen auf der Vorder- und Rückseite und einer NBR-Dichtung, wodurch die gesamte Baugruppe langlebig ist und bei Temperaturen von -5 bis 60 °C betrieben werden kann. Mindman ist ein weltweit führendes Unternehmen in der Pneumatikbranche und stellt eine breite Palette an hochwertigen Pneumatikprodukten her. Sie befolgen strenge Fertigungsstandards (ISO 9001) und überprüfen ihre Endprodukte in zahlreichen Test- und Kalibrierungsschritten, um sicherzustellen, dass sie den Spezifikationen entsprechen. Sie können sich der hohen Qualität, Effizienz, Lebensdauer und des Preis-Leistungs-Verhältnisses dieser Pneumatikzylinder sicher sein.

Die MCMI-Serie ist mit den folgenden Produktserien kompatibel: Asco G435, Aventics MNI, Aventics OCT, Festo DSNU, IMI Norgren RM, IMI Norgren RT, Norgren RM Norgren RT, Parker P1A, SMC C85, SMC CBM2, SMC CD85, SMC CDG1, SMC CDJ, SMC CDJ2, und die SMC CG1-Serie.
