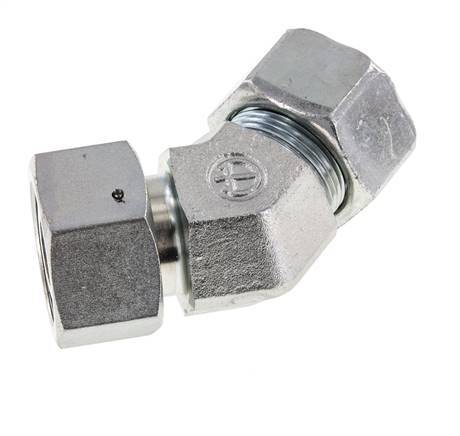

25S Verzinkter Stahl 45 Grad Schneidverschraubung mit Drehgelenk 400 bar NBR O-Ring Dichtungskonus Einstellbar ISO 8434-1

25S Verzinkter Stahl 45 Grad Schneidverschraubung mit Drehgelenk 400 bar NBR O-Ring Dichtungskonus Einstellbar ISO 8434-1
25S Verzinkter Stahl 45 Grad Schneidverschraubung mit Drehgelenk 400 bar NBR O-Ring Dichtungskonus Einstellbar ISO 8434-1
25S Verzinkter Stahl 45 Grad Schneidverschraubung mit Drehgelenk 400 bar NBR O-Ring Dichtungskonus Einstellbar ISO 8434-1
25S Verzinkter Stahl 45 Grad Schneidverschraubung mit Drehgelenk 400 bar NBR O-Ring Dichtungskonus Einstellbar ISO 8434-1
25S Verzinkter Stahl 45 Grad Schneidverschraubung mit Drehgelenk 400 bar NBR O-Ring Dichtungskonus Einstellbar ISO 8434-1
25S Verzinkter Stahl 45 Grad Schneidverschraubung mit Drehgelenk 400 bar NBR O-Ring Dichtungskonus Einstellbar ISO 8434-1
25S Verzinkter Stahl 45 Grad Schneidverschraubung mit Drehgelenk 400 bar NBR O-Ring Dichtungskonus Einstellbar ISO 8434-1
25S Verzinkter Stahl 45 Grad Schneidverschraubung mit Drehgelenk 400 bar NBR O-Ring Dichtungskonus Einstellbar ISO 8434-1
25S Verzinkter Stahl 45 Grad Schneidverschraubung mit Drehgelenk 400 bar NBR O-Ring Dichtungskonus Einstellbar ISO 8434-1
25S Verzinkter Stahl 45 Grad Schneidverschraubung mit Drehgelenk 400 bar NBR O-Ring Dichtungskonus Einstellbar ISO 8434-1
25S Verzinkter Stahl 45 Grad Schneidverschraubung mit Drehgelenk 400 bar NBR O-Ring Dichtungskonus Einstellbar ISO 8434-1
25S Verzinkter Stahl 45 Grad Schneidverschraubung mit Drehgelenk 400 bar NBR O-Ring Dichtungskonus Einstellbar ISO 8434-1
Abbildung kann leicht variieren
Siehe Spezifikationen für genaue Informationen.
Referenz: F2BTN
Marke: Tameson

Diese Winkelverschraubung aus verzinktem Stahl ist mit Schneidring- und Drehrohranschlüssen ausgestattet. Er hat einen einstellbaren Anschluss. Anschluss 1 ist ein 25-mm-Schneidring mit einer Überwurfmutter M36x2. Anschluss 2 ist mit einem 25-mm-Drehrohranschluss versehen. Er hat einen O-Ring und einen Dichtungskonus zur Abdichtung. Der Dichtungswerkstoff ist NBR. Der maximale Druck beträgt 400 bar (5800 psi). Die Armatur ist für Temperaturen von -35 bis 100 °C (-31 bis 212 °F) geeignet. Es wird nach DIN EN ISO 8434-1 (DIN 2353) hergestellt.

Alle anzeigen
€66.06
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
€55.51
ohne MwSt.
Auf Lager +2 Tage Auf Anfrage Auf Anfrage
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 0 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 2 Tagen rechnen. Bis zu 28 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.
Versand an Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 3 - 4 Werktagen

Kunden bewerten uns: 4.8 / 5

486 Rezensionen auf Google

Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Beschreibung

Diese Winkelverschraubung aus verzinktem Stahl ist mit Schneidring- und Drehrohranschlüssen ausgestattet. Er hat einen einstellbaren Anschluss. Anschluss 1 ist ein 25-mm-Schneidring mit einer Überwurfmutter M36x2. Anschluss 2 ist mit einem 25-mm-Drehrohranschluss versehen. Er hat einen O-Ring und einen Dichtungskonus zur Abdichtung. Der Dichtungswerkstoff ist NBR. Der maximale Druck beträgt 400 bar (5800 psi). Die Armatur ist für Temperaturen von -35 bis 100 °C (-31 bis 212 °F) geeignet. Es wird nach DIN EN ISO 8434-1 (DIN 2353) hergestellt.

Vorteile:

  • Entspricht der DIN EN ISO 8434-1 (DIN 2353)
  • Es hat eine einstellbare Verbindung
  • Mit O-Ring und Dichtkonus
  • Geeignet für hydraulische Anwendungen

Downloads

Spezifikationen

Gewinde der Überwurfmutter
Gewindegröße der Überwurfmutter
M36x2
Belastungsklasse (DIN 2353)
S (schwer)
Schwenkbarer Rohranschluss
25 S
Schneidring-Verbindung (mm)
Größe der Schneidringverbindung
25
Anschlussart
Schneidring
Werkstoff des Gehäuses
Material des Gehäuses.
Stahl
Material Dichtung
Die Wahl hängt in erster Linie von der chemischen Beständigkeit, der Temperatur und den Druckwerten ab. Nutzen Sie unsere Tabelle zur chemischen Beständigkeit, um die Kompatibilität mit bestimmten Substanzen zu ermitteln.
Nitrilkautschuk NBR
Max. Arbeitsdruck bei 20 °C (bar)
Maximaler Leitungsdruck bei Raumtemperatur.
400
Minimale Temperatur (°C)
Die Mindesttemperatur der Flüssigkeit, bei der das System kontinuierlich arbeiten kann.
-35
Maximale Temperatur (°C)
Die maximale Temperatur der Flüssigkeit, bei der das System kontinuierlich arbeiten kann.
100
Standard
Erfüllen Sie die Anforderungen einer ISO- oder DIN-Norm
DIN EN ISO 8434-1 (DIN 2353)
Anpassungsfunktionen
Verstellbar
Art der Versiegelung
O-Ring
Gewindespindel-Dichtung 1
Dichtungskonus
Werkstoff des Anschlusses 1
Stahl
Oberflächenschutz Anschluss 1
Galvanisch verzinkt
Werkstoff des Anschlusses 2
Stahl
Form
Ellenbogen
Winkel des Bogens (°)
45
Mit Entleerungsventil
Nein
