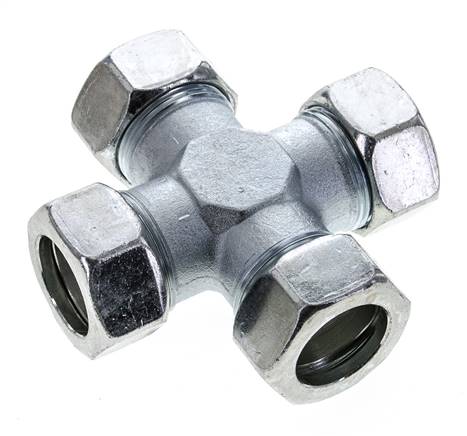

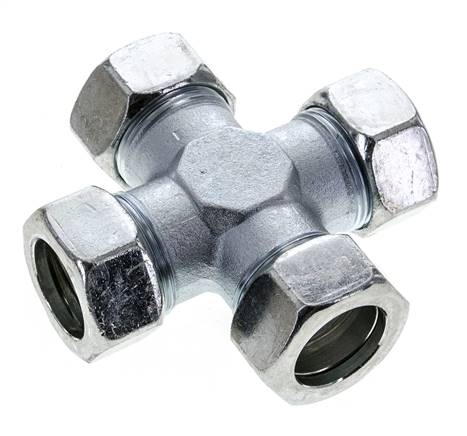

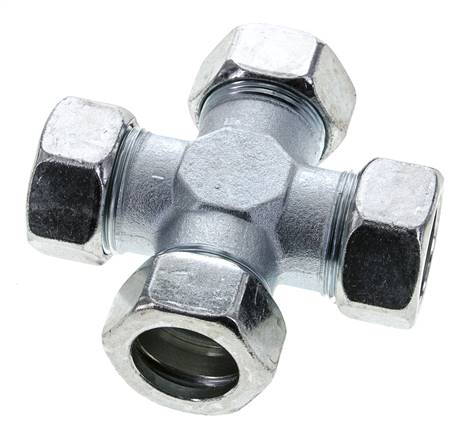

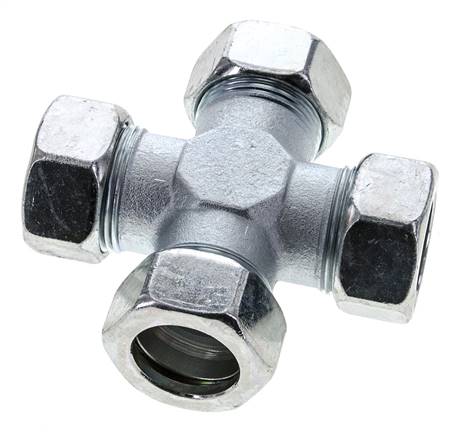

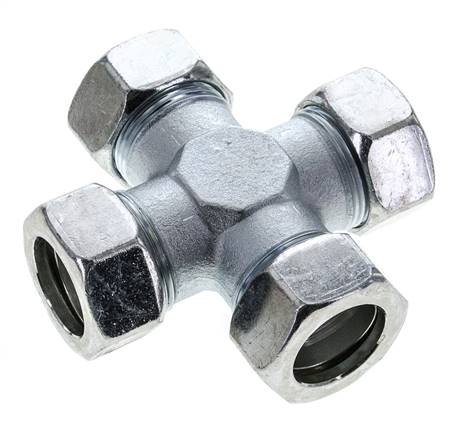

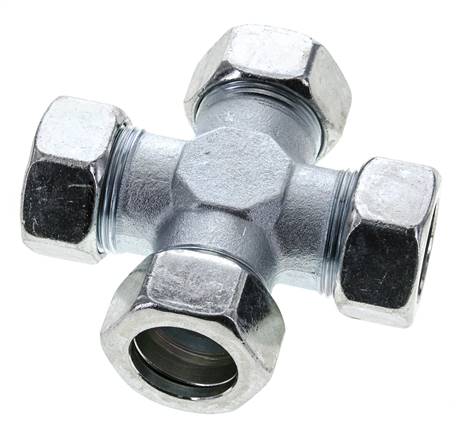

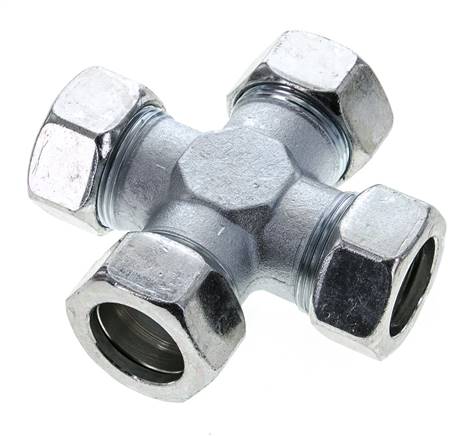

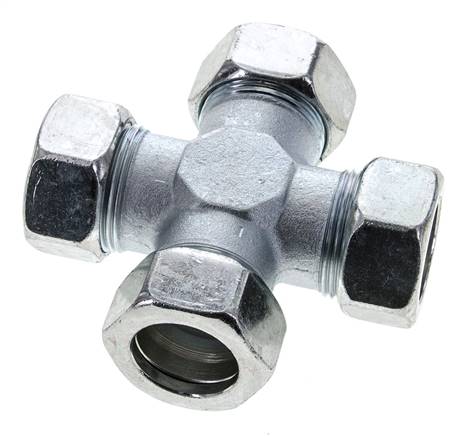

28L Verzinkter Stahl Querschneidring 160 Bar DIN 2353

28L Verzinkter Stahl Querschneidring 160 Bar DIN 2353
28L Verzinkter Stahl Querschneidring 160 Bar DIN 2353
Abbildung kann leicht variieren
Siehe Spezifikationen für genaue Informationen.
Referenz: FL4X-C-EZ-28-L
Marke: Tameson

Diese Stahlkreuzverschraubung ist mit vier kreuzförmig angeordneten Schneidringanschlüssen ausgeführt. Anschluss 1 ist ein 28 mm Schneidring. Anschluss 2 ist ein 28 mm Schneidring. Anschluss 3 ist ein 28 mm Schneidring. Anschluss 4 ist ein 28 mm Schneidring. Geeignet für Temperaturen von -40 °C bis 120 °C (-40 °F bis 248 °F). Maximaler Druck von 160 bar (2321 psi). Ausgelegt für eine Lastklasse L (leicht). Es wird nach der DIN EN ISO 8434-1 (DIN 2353) hergestellt.

Alle anzeigen
€75.52
inkl. MwSt. zzgl. Versand
Die Mehrwertsteuer ist eine Waren- und Dienstleistungssteuer, die in der Europäischen Union (EU) erhoben wird. Wir, Tameson, sind gesetzlich verpflichtet, die Mehrwertsteuer für Bestellungen innerhalb der EU für Kunden zu erheben, die uns ihre Mehrwertsteuernummer nicht mitteilen.
€63.46
ohne MwSt.
Auf Lager +2 Tage Auf Anfrage Auf Anfrage
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 0 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 2 Tagen rechnen. Bis zu 4 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter support@tameson.de, um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter support@tameson.de, um die Lieferzeit zu erfragen.
Versand an Deutschland: €4.95
Kostenlos für Bestellungen > €75.00
Voraussichtliche Lieferung in 3 - 4 Werktagen

Kunden bewerten uns: 4.8 / 5

486 Rezensionen auf Google

Beschreibung
Spezifikationen
Downloads

Beschreibung

Diese Kreuzverschraubung ist mit vier kreuzförmig angeordneten Schneidringanschlüssen ausgeführt. Anschluss 1 ist ein 28 mm Schneidring. Anschluss 2 ist ein 28 mm Schneidring. Anschluss 3 ist ein 28 mm Schneidring. Anschluss 4 ist ein 28 mm Schneidring. Er ist aus Stahl gefertigt und zum Schutz der Oberfläche galvanisch/elektrolytisch verzinkt. Es ist für Medien in einem Temperaturbereich von -40 °C bis 120 °C (-40 °F bis 248 °F) geeignet. Bei 20 °C (68 °F) kann es einen maximalen Druck von 160 bar (2321 psi) bewältigen. Nach der DIN 2353 hat er die Belastungsklasse L (leicht). Es wird nach der DIN EN ISO 8434-1 (DIN 2353) hergestellt.

Nachteile:

  • Da er eine Schneidringverbindung hat, kann er nur einmal verwendet werden

Baureihe FL4X-C

Die FL4X-C-Serie hat 4 Anschlüsse in Form eines Kreuzes. Er hat entweder 4 Anschlüsse für Druckringe oder 4 Anschlüsse für Schneidringe. Sie bestehen aus Messing, Stahl oder Edelstahl und haben einen maximalen Druck von 630 bar.

Downloads

Manual FL4X-C
pdf
Download
Manual Load class
pdf
Download
Manual RRL
pdf
Download

Spezifikationen

Gewinde der Überwurfmutter
Gewindegröße der Überwurfmutter
M36x2.0
Belastungsklasse (DIN 2353)
L (hell)
Schneidring-Verbindung (mm)
Größe der Schneidringverbindung
28
Werkstoff
Wählen Sie einen Gehäusewerkstoff, der von den Medien und der Umgebung nicht angegriffen wird und der den Temperaturen und dem Druck standhält. Sehen Sie sich unsere Tabelle zur Chemikalienbeständigkeit an.
Stahl
Max. Arbeitsdruck bei 20 °C (bar)
Maximaler Leitungsdruck bei Raumtemperatur.
160
Minimale Temperatur (°C)
Die Mindesttemperatur der Flüssigkeit, bei der das System kontinuierlich arbeiten kann.
-40
Maximale Temperatur (°C)
Die maximale Temperatur der Flüssigkeit, bei der das System kontinuierlich arbeiten kann.
120
Standard
Erfüllen Sie die Anforderungen einer ISO- oder DIN-Norm
DIN EN ISO 8434-1 (DIN 2353)
Oberflächenschutz
Die Art des Oberflächenschutzes der Komponente.
galvanisch/elektrolytisch verzinkt
Ausführung
Kreuzstück 90°
