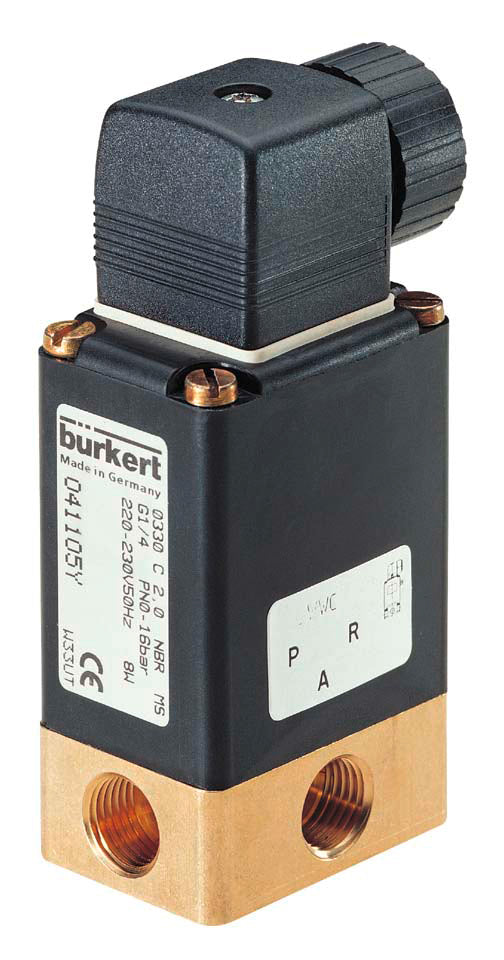

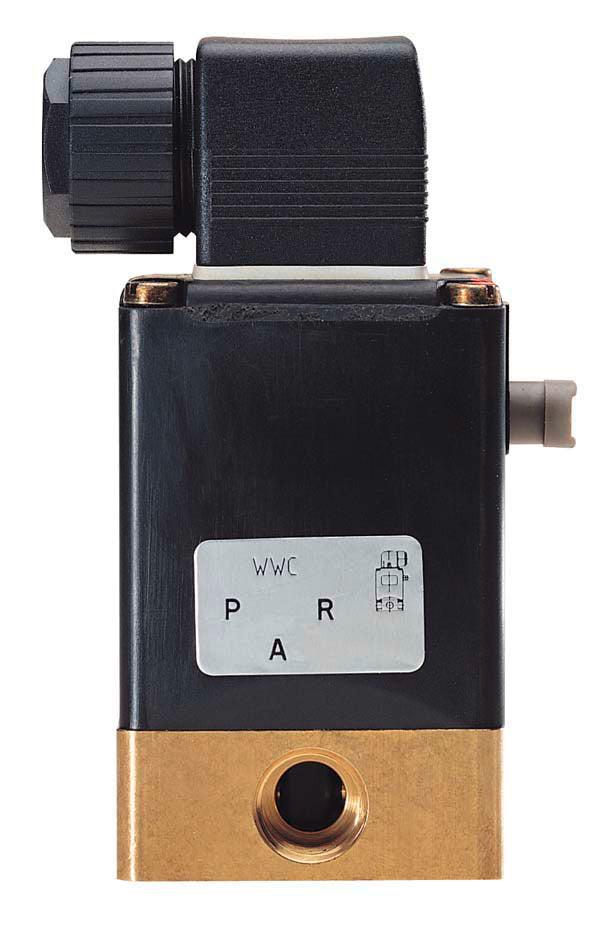

Magnetventil 3/2-Wege G1/4'' Mischen Messing NBR -1-2.5bar/-15-36psi 24VDC Vakuum 0330 47283

Dies ist ein Burkert direkt betätigtes 3/2-Wege Magnetventil mit G 1/4 Zoll Gewinde und einer 24 V DC Spule. Das Ventil hat ein Messinggehäuse mit NBR-Dichtung und eine Durchflussöffnung von 4 mm. Die Schaltfunktion des Magnetventils ist Mischen. Das Ventil schaltet zwischen zwei Eingangsanschlüssen zum Ausgangsanschluss, je nachdem, ob das Ventil aktiviert ist oder nicht. Da es direkt betätigt ist, ist kein Druckunterschied erforderlich, um das Ventil zu öffnen. Geeignet für einen Druckbereich von -1 bis 2.5 bar (-15 bis 36 psi) und eine maximale Temperatur von 80 °C (176 °F). Das Ventil hat einen Kv-Wert von 0.17 m3/h, was einem Durchfluss von 3 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 0.2, was 0.2 GPM @ 1 psi Druckabfall bedeutet. Für viele Anwendungen reicht es aus, ein Ventil basierend auf der Gewindegröße und dem Durchmesser der Durchflussöffnung auszuwählen. Für eine genauere Dimensionierung verwenden Sie den Kv-Wert mit unserem benutzerfreundlichen Ventildimensionierungsrechner. Dieses Modell ist mediengetrennt. Das bedeutet, dass die beweglichen Teile wie die Feder durch eine flexible Membran vom Medium getrennt sind, was die Verwendung von leicht kontaminierten und aggressiven Medien ermöglicht. Das Messinggehäuse ist langlebig, geeignet für neutrale Flüssigkeiten und beständig gegen viele Chemikalien. Bitte beachten Sie, dass die internen Ventilteile, wie der Edelstahlplunger und die Federn, ebenfalls mit dem Medium in Kontakt kommen und chemisch kompatibel sein müssen. Konsultieren Sie unser Chemische Beständigkeit Diagramm, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Die manuelle Übersteuerungsfunktion kann verwendet werden, um das System in Betrieb zu nehmen. Geeignet für Vakuumanwendungen. Das Ventil hat eine IP65-Klassifizierung, wenn es ordnungsgemäß angeschlossen ist.

Vorteile:

• Geeignet für Vakuumanwendungen
• Aggressive Medien sind dank des mediengetrennten Designs möglich
• Die manuelle Übersteuerung ist ideal für die Inbetriebnahme und im Falle eines Stromausfalls
• Guter Schutz gegen die Umwelt dank der IP65-Klassifizierung
• Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell

Nachteile:

• Magnetventile sind sehr empfindlich gegenüber Schmutz und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
• Die Spule kann heiß werden, wenn sie aktiviert ist. Eine gut belüftete Umgebung wird empfohlen
• DIN-Stecker nicht enthalten

Serie:

Das Bürkert Magnetventil Typ 0330 ist ein direkt betätigtes Magnetventil, was bedeutet, dass kein Druckunterschied erforderlich ist, um das Ventil zu öffnen. Dieses Design ist mediengetrennt, was eine vollständige Isolation Ihrer Flüssigkeit von den beweglichen Teilen des Ventils ermöglicht. Diese Funktion macht das Ventil zu einer guten Lösung für aggressive oder leicht kontaminierte Medien. Die Ventile können mit DN 2 bis DN 5 oder mit einer Flansch geliefert werden. Der Druckbereich hängt von der Spannung ab, hat jedoch ein Maximum von 16 bar. Das Ventil hat ein wartungsfreies Dreharmaturdesign anstelle des üblichen linear übersetzenden Plungers. Das Ventil ist in IP65 oder IP67 Schutz erhältlich. Das Ventil hat wenige bewegliche Teile, was eine lange Lebensdauer durch minimale Abnutzung der Ventilkomponenten ermöglicht. Die 2/2-Wege und 3/2-Wege Versionen sind für Anwendungen wie Mischen, Umleiten und universelle Medienrichtung konzipiert. Die Ventile sind mit verschiedenen Gehäusematerialien erhältlich, wie Messing, Edelstahl, PP oder PVDF in Kombination mit verschiedenen Dichtungsmaterialien. Schließlich gibt es Optionen für Positionsrückmeldung, bi-stabile, Vakuumvarianten sowie ATEX explosionsgeschützte Versionen.

Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
