Magnetventil 3/2-Wege G1/4'' Verteilen Kunststoff EPDM 0-10bar/145psi 230VAC 0330 48667
Hinweis: Dieses Produkt ist abgekündigt

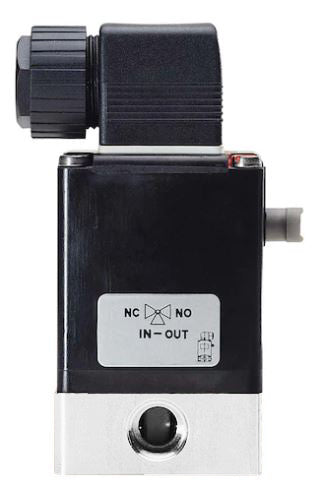

Burkert 3/2-Wege Magnetventil (Typ 0330) mit G 1/4 Zoll Gewinde und einer 230 V AC Spule. Der Ventileingangsschlauch wechselt zwischen den beiden Ausgangsschläuchen, je nachdem, ob das Ventil aktiviert ist oder nicht. Das Ventil ist direkt betätigt, sodass kein Differenzdruck erforderlich ist. Geeignet für maximale Medientemperaturen von 80 °C (176 °F) und einen Druckbereich von 0 bis 10 bar (145 psi). Gehäuse aus Kunststoff mit EPDM-Dichtung und einem Durchmesser von 3 mm. Der Kv-Wert beträgt 0,25 m3/h (4,17 l/min bei dp = 1 bar Wasser).
Hinweis: DIN-Stecker nicht enthalten.
Hinweis: Dieses Produkt ist abgekündigt
Beschreibung
Dies ist ein Burkert direkt betätigtes 3/2-Wege Magnetventil mit G 1/4 Zoll Gewinde und einer 230 V AC Spule. Das Ventil hat ein Kunststoffgehäuse mit EPDM-Dichtung und eine Durchflussöffnung von 3 mm. Die Schaltfunktion des Magnetventils ist verteilen. Der Ventileingangsschlauch wechselt zwischen den beiden Ausgangsschläuchen, je nachdem, ob das Ventil aktiviert ist oder nicht. Da es direkt betätigt ist, ist kein Druckunterschied über das Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druckbereich von 0 bis 10 bar (145 psi) und eine maximale Temperatur von 80 °C (176 °F). Das Ventil hat einen Kv-Wert von 0,25 m3/h, was einem Durchfluss von 4 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 0,29, was 0,29 GPM bei 1 psi Druckabfall bedeutet. Für viele Anwendungen reicht es aus, ein Ventil basierend auf der Gewindegröße und der Durchflussöffnung auszuwählen. Für eine genauere Dimensionierung verwenden Sie den Kv-Wert mit unserem benutzerfreundlichen Ventil-Dimensionierungsrechner. Bitte beachten Sie, dass die internen Ventilteile, wie der Edelstahlplunger und die Federn, ebenfalls mit dem Medium in Kontakt kommen und chemisch kompatibel sein müssen. Konsultieren Sie unser chemische Beständigkeit Diagramm, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen.
Vorteile:
- Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
Nachteile:
- EPDM ist nicht für Öle und Fette geeignet
- Magnetventile sind sehr empfindlich gegenüber Schmutz und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
- Die Spule kann heiß werden, wenn sie aktiviert ist. Eine gut belüftete Umgebung wird empfohlen
- DIN-Stecker nicht enthalten
Serie:
Das Bürkert Magnetventil Typ 0330 ist ein direkt betätigtes Magnetventil, was bedeutet, dass kein Druckunterschied erforderlich ist, um das Ventil zu öffnen. Dieses Design ist mediengetrennt, was eine vollständige Isolation Ihrer Flüssigkeit von den Arbeitskomponenten des Ventils ermöglicht. Diese Funktion macht das Ventil zu einer guten Lösung für aggressive oder leicht kontaminierte Medien. Die Ventile können mit DN 2 bis DN 5 oder mit einer Flansch geliefert werden. Der Druckbereich hängt von der Spannung ab, hat aber ein Maximum von 16 bar. Das Ventil hat ein wartungsfreies Dreharmaturdesign anstelle des üblichen linear übersetzenden Plungers. Das Ventil ist in IP65 oder IP67 Schutz erhältlich. Das Ventil hat wenige bewegliche Teile, was eine lange Lebensdauer durch minimale Abnutzung der Ventilkomponenten ermöglicht. Die 2/2-Wege und 3/2-Wege Versionen sind für Anwendungen wie Mischen, Abzweigen und universelle Medienrichtung konzipiert. Die Ventile sind mit verschiedenen Gehäusematerialien erhältlich, wie Messing, Edelstahl, PP oder PVDF in Kombination mit verschiedenen Dichtmaterialien. Schließlich gibt es Optionen für Positionsrückmeldung, bi-stabile, Vakuumvarianten sowie ATEX-explosionsgeschützte Versionen.
Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
