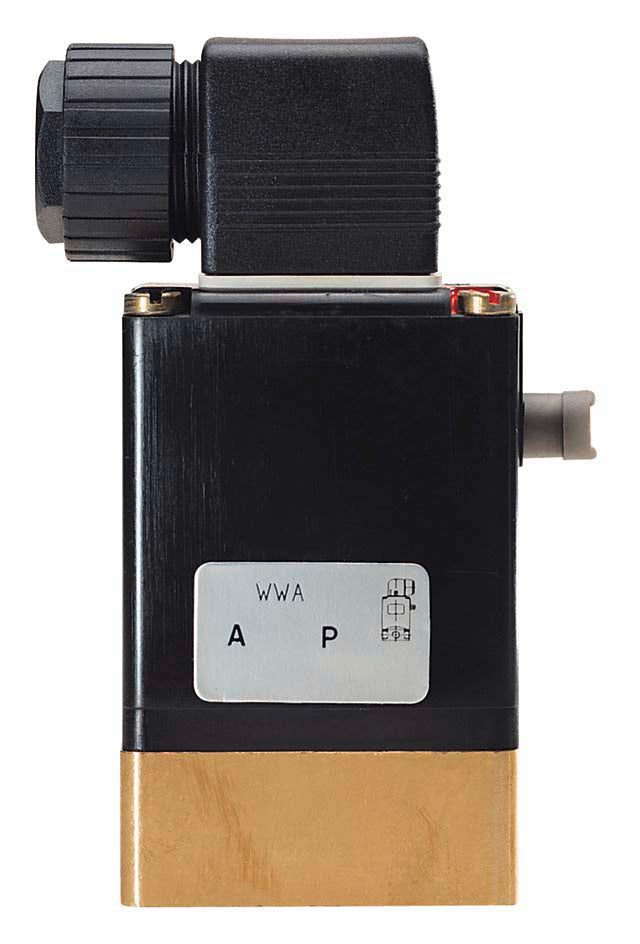

Magnetventil 3/2-Wege 32x46mm SFB Flansch Universal Messing NBR 0-12bar/174psi 24VDC 0331 206211

Dies ist ein Burkert direkt betätigtes 3/2-Wege Magnetventil mit 32x46 mm SFB Flansch und einer 24 V DC Spule. Das Ventil hat ein Gehäuse aus Messing mit NBR-Dichtung und eine Durchflussöffnung von 2 mm. SFB ist ein spezifisches Flanschdesign von Burkert, das eine kompakte Montage mehrerer Ventile auf einem Verteiler ermöglicht. Die Schaltfunktion des Magnetventils ist universell. Das 3-Wege-Ventil verbindet einen gemeinsamen Anschluss mit einem der beiden anderen Anschlüsse, abhängig davon, ob die Spule aktiviert ist. In dieser Version kann der Druck auf alle Anschlüsse angewendet werden. Da es direkt betätigt ist, ist kein Druckunterschied über das Ventil erforderlich, um das Ventil zu öffnen. Geeignet für einen Druckbereich von 0 bis 12 bar (174 psi) und eine maximale Temperatur von 80 °C (176 °F). Das Ventil hat einen Kv-Wert von 0,08 m3/h, was einem Durchfluss von 1 l/min bei einem Differenzdruck von 1 bar (für Wasser) entspricht. In imperialen Einheiten: Cv = 0,09, was 0,09 GPM @ 1 psi Druckabfall bedeutet. Für viele Anwendungen reicht es aus, ein Ventil basierend auf der Gewindegröße und der Durchflussöffnung auszuwählen. Für eine genauere Dimensionierung verwenden Sie den Kv-Wert mit unserem benutzerfreundlichen Ventildimensionierungsrechner. Dieses Modell ist mediengetrennt. Das bedeutet, dass die beweglichen Teile wie die Feder durch eine flexible Membran vom Medium getrennt sind, was die Verwendung von leicht kontaminierten und aggressiven Medien ermöglicht. Das Gehäuse aus Messing ist langlebig, geeignet für neutrale Flüssigkeiten und beständig gegen viele Chemikalien. Bitte beachten Sie, dass die internen Ventilteile, wie der Edelstahlkolben und die Federn, ebenfalls mit dem Medium in Kontakt kommen und chemisch kompatibel sein müssen. Konsultieren Sie unser Chemische Beständigkeit Diagramm, um die Kompatibilität von Gehäuse und Dichtungen mit dem Medium zu überprüfen. Die manuelle Übersteuerungsfunktion kann verwendet werden, um das System in Betrieb zu nehmen. Das Ventil hat eine IP65-Klassifizierung, wenn es ordnungsgemäß angeschlossen ist.

Vorteile:

• Aggressive Medien sind dank des mediengetrennten Designs möglich
• Die manuelle Übersteuerung ist ideal für die Inbetriebnahme und im Falle eines Stromausfalls
• Guter Schutz gegen die Umwelt dank der IP65-Klassifizierung
• Magnetventile öffnen und schließen im Vergleich zu vielen anderen Ventiltypen sehr schnell
• SFB-Flanschdesign ermöglicht eine kompakte Montage mehrerer Ventile auf einem Verteiler

Nachteile:

• Magnetventile sind sehr empfindlich gegenüber Schmutz und können nur mit sauberen Flüssigkeiten und Gasen verwendet werden
• Die Spule kann heiß werden, wenn sie aktiviert ist. Eine gut belüftete Umgebung wird empfohlen
• DIN-Stecker nicht enthalten

Serie:

Das Bürkert 0331 Ventil ist ein direkt wirkendes, mediengetrenntes Schwenkarmventil. Öffnungen bis DN 4 und Druckbereiche von 0 bis 16 bar. Das besondere Merkmal dieses Ventils im Vergleich zum Modell 0330 ist das Fehlen von Gewinden, ersetzt durch eine Bürkert SFB (Spezifisches Flanschdesign Bürkert) Flanschverbindung an der Unterseite. Dieser Flansch kann verwendet werden, um das Ventil auf einem Verteiler zu montieren oder auf ein größeres Ventil (z. B. Typ 5282) zu montieren und als Pilotventil zu fungieren. Das 0331 Ventil ist in 2/2 und 3/2-Wege-Versionen erhältlich. Die 3/2-Wege-Versionen sind als normalerweise offen, normalerweise geschlossen, Verteiler oder Mischventil erhältlich. Das mediengetrennte Design macht dieses Ventil geeignet für aggressive oder leicht kontaminierte Medien. Das Standardgehäuse aus Messing erfüllt alle europäischen Anforderungen an Trinkwasser. Die 0331 ist mit einer manuellen Übersteuerung für Inbetriebnahme und Tests ausgestattet. ATEX-explosionsgeschützte Versionen sind ebenfalls erhältlich.

Bitte beachten Sie: Dieses Produkt wird auf Bestellung gefertigt und kann leider nicht zurückgegeben werden.
