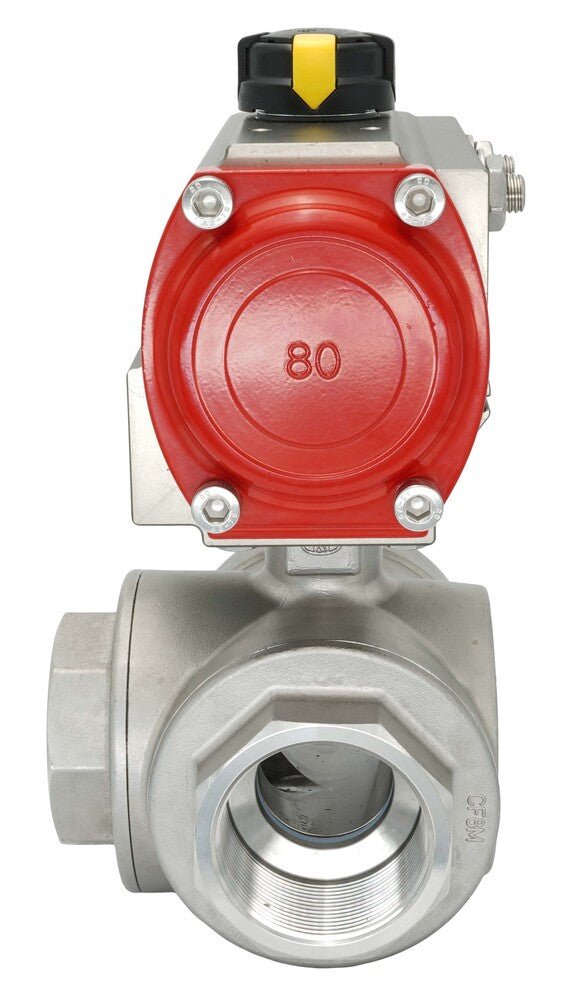

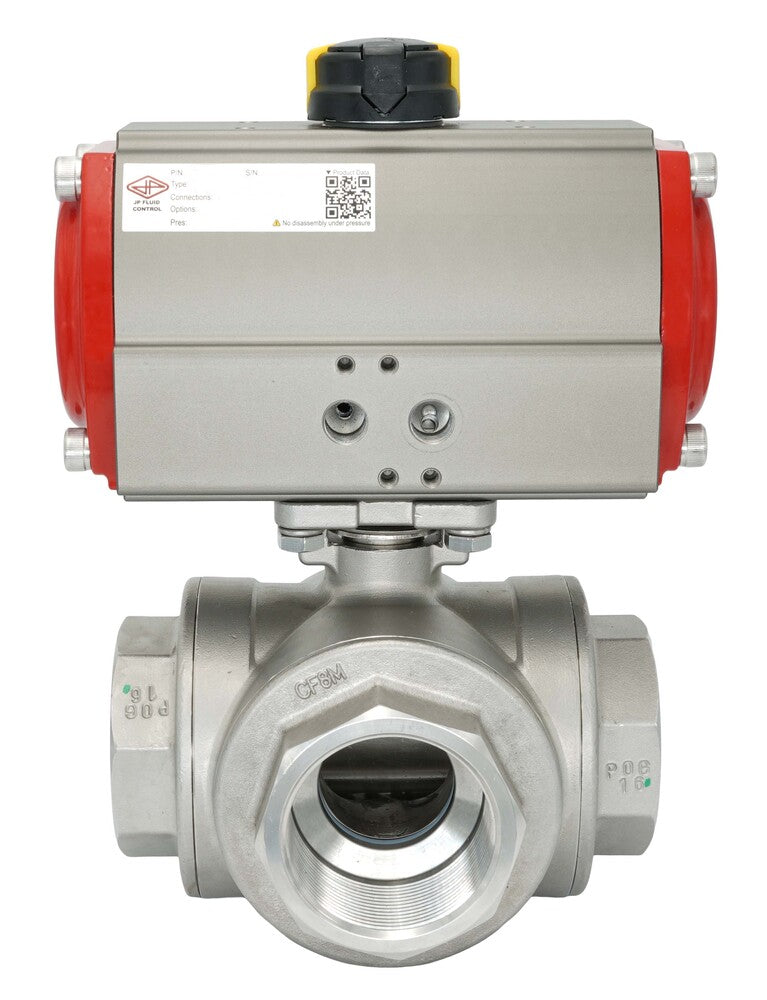

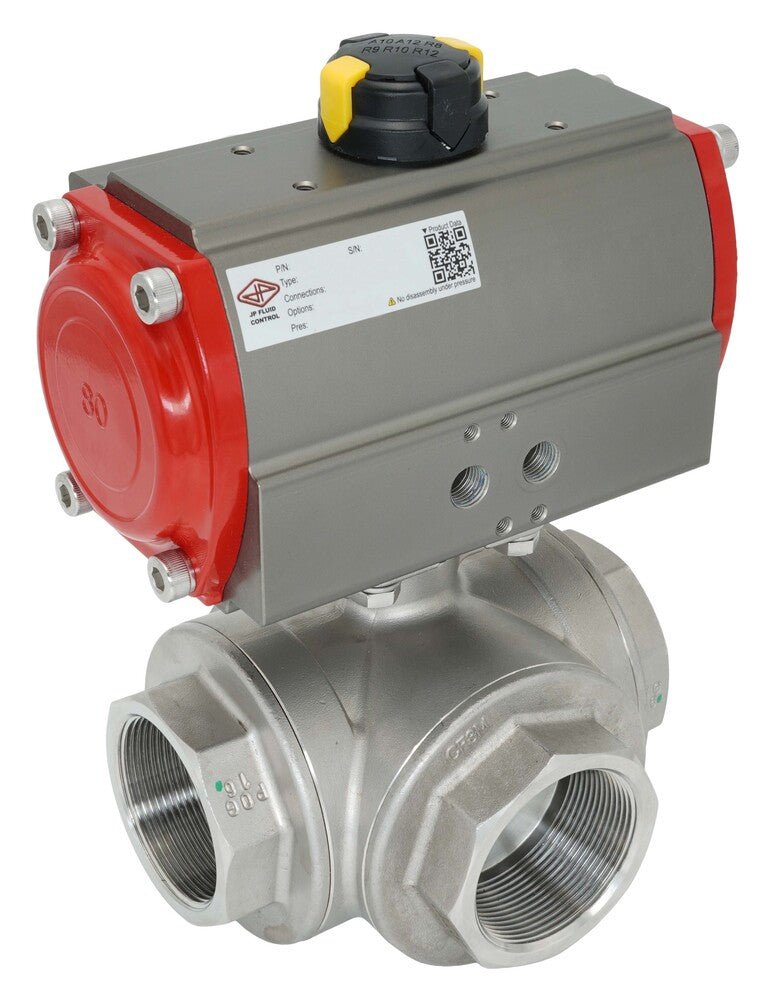

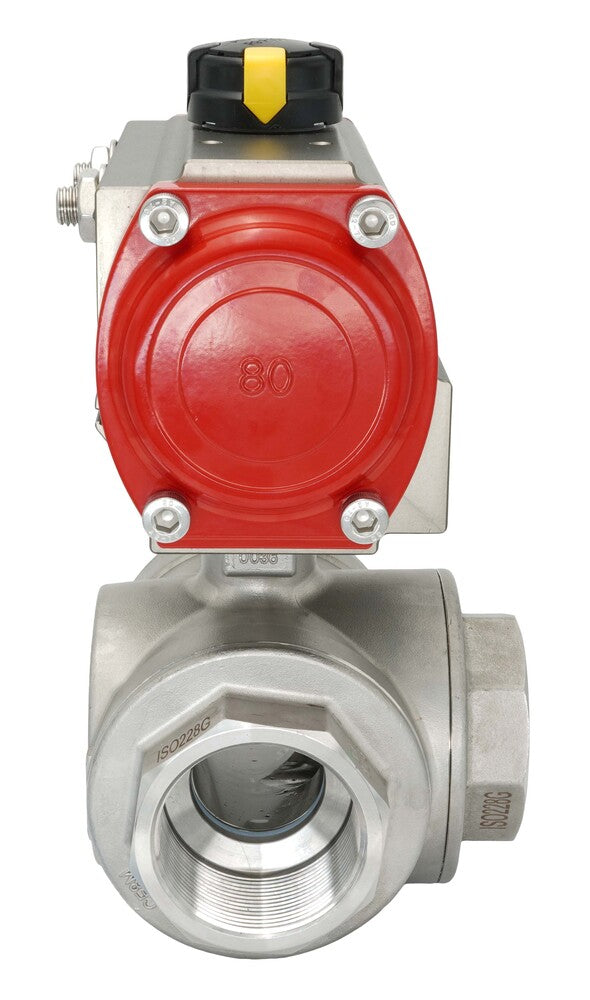

3-Wege Pneumatischer Kugelhahn G1 1/2'' L-Bohrung Messing Federöffnend
Hinweis: Dieses Produkt wird eingestellt, eine mögliche Alternative ist V3M6M
Dieser 3-Wege Kugelhahn wird pneumatisch betätigt und verfügt über eine Bohrung von 32 mm sowie G1 1/2 Zoll Gewindeverbindungen. Er ist geeignet für mittlere Temperaturen von -10 bis 100°C (14 bis 212°F) und Drücke bis zu 40 bar (580 psi). Der Kv-Wert beträgt 35 m³/h (Cv=40). Kv gibt die Durchflussrate von Wasser in m³/h bei einem Druckabfall von einem Bar an.
Der pneumatische Eingangsbereich liegt bei 3–8 bar (43–116 psi). Das Ventilkörper besteht aus Messing mit einer PTFE-Dichtung, was es geeignet für Wasser, Luft, Öl, Kraftstoff, Schmiermittel und Vakuum macht.
Der Aktuator verfügt über einen robusten, federöffnenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumkörper. Er ist kompatibel mit ISO 5211 F05/F07 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll Schnittstelle für Magnetventile und eine 80 x 30 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Kugelhahn (BL3BAL-112), Aktuator (V3JMD/PR80B) und Montagesatz.
Hinweis: Dieses Produkt wird eingestellt, eine mögliche Alternative ist V3M6M
Beschreibung
Dieser 3-Wege Kugelhahn wird pneumatisch betätigt und verfügt über eine Bohrung von 32 mm sowie G1 1/2 Zoll Gewindeverbindungen. Er ist geeignet für mittlere Temperaturen von -10 bis 100°C (14 bis 212°F) und Drücke bis zu 40 bar (580 psi). Der Kv-Wert beträgt 35 m³/h (Cv=40). Kv gibt die Durchflussrate von Wasser in m³/h bei einem Druckabfall von einem Bar an.
Der pneumatische Eingangsbereich liegt bei 3–8 bar (43–116 psi). Das Ventilkörper besteht aus Messing mit einer PTFE-Dichtung, was es geeignet für Wasser, Luft, Öl, Kraftstoff, Schmiermittel und Vakuum macht.
Der Aktuator verfügt über einen robusten, federöffnenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumkörper. Er ist kompatibel mit ISO 5211 F05/F07 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll Schnittstelle für Magnetventile und eine 80 x 30 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Kugelhahn (BL3BAL-112), Aktuator (V3JMD/PR80B) und Montagesatz.
Vorteile:
- Direkte Montage eines 1/4 Namur Magnetventils möglich
- Kann mit einer Endschalterbox (VDI/VDE 3845 80 x 30) ausgestattet werden
- Schnelles Öffnen/Schließen
- Deutlicher mechanischer Indikator oben zeigt die Ventilposition an
- Garantierte 500.000+ Zyklen für den pneumatischen Aktuator
- Geeignet für eine Vielzahl von nicht-aggressiven Flüssigkeiten und Gasen
Nachteile:
- Kein ATEX- oder SIL-Zertifikat
