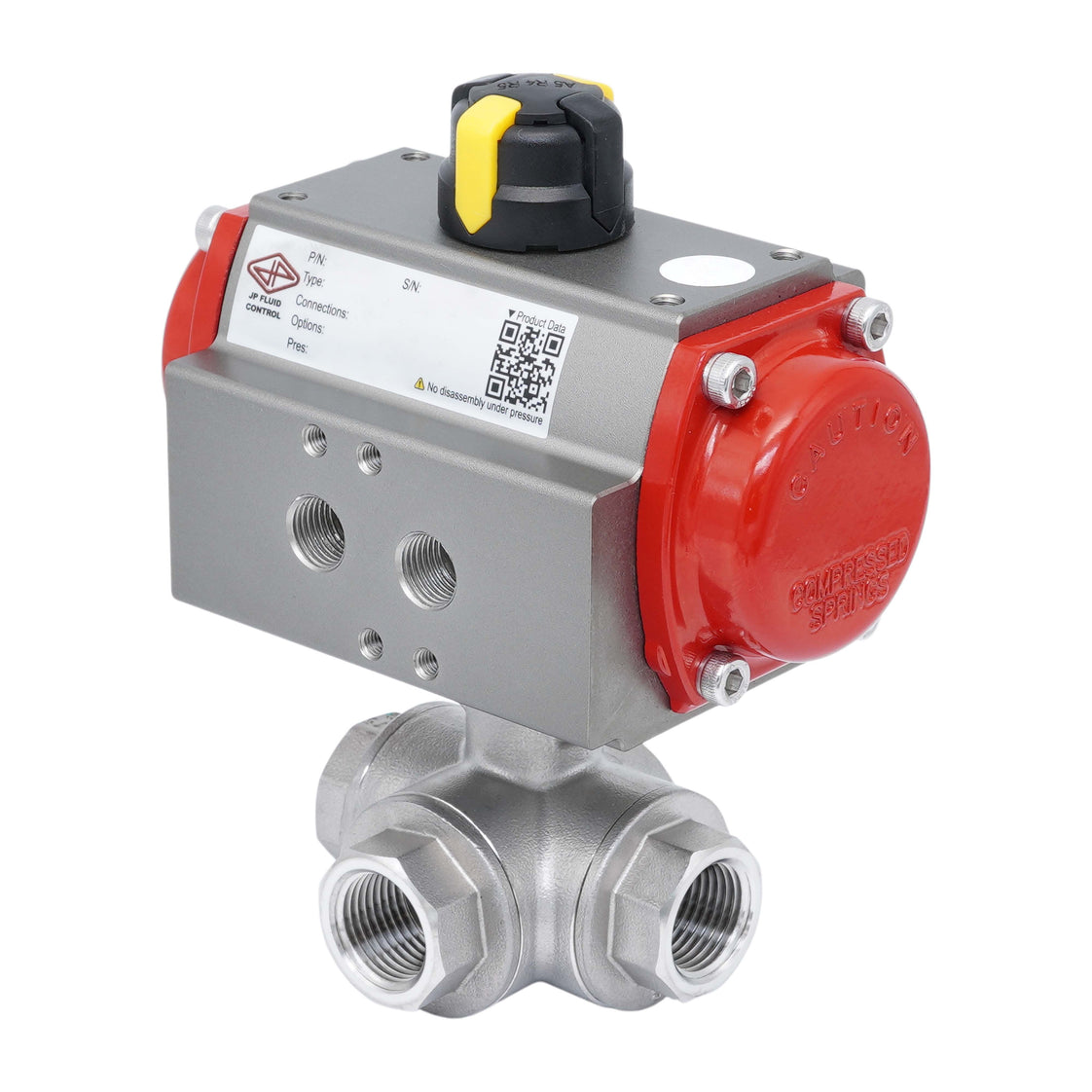

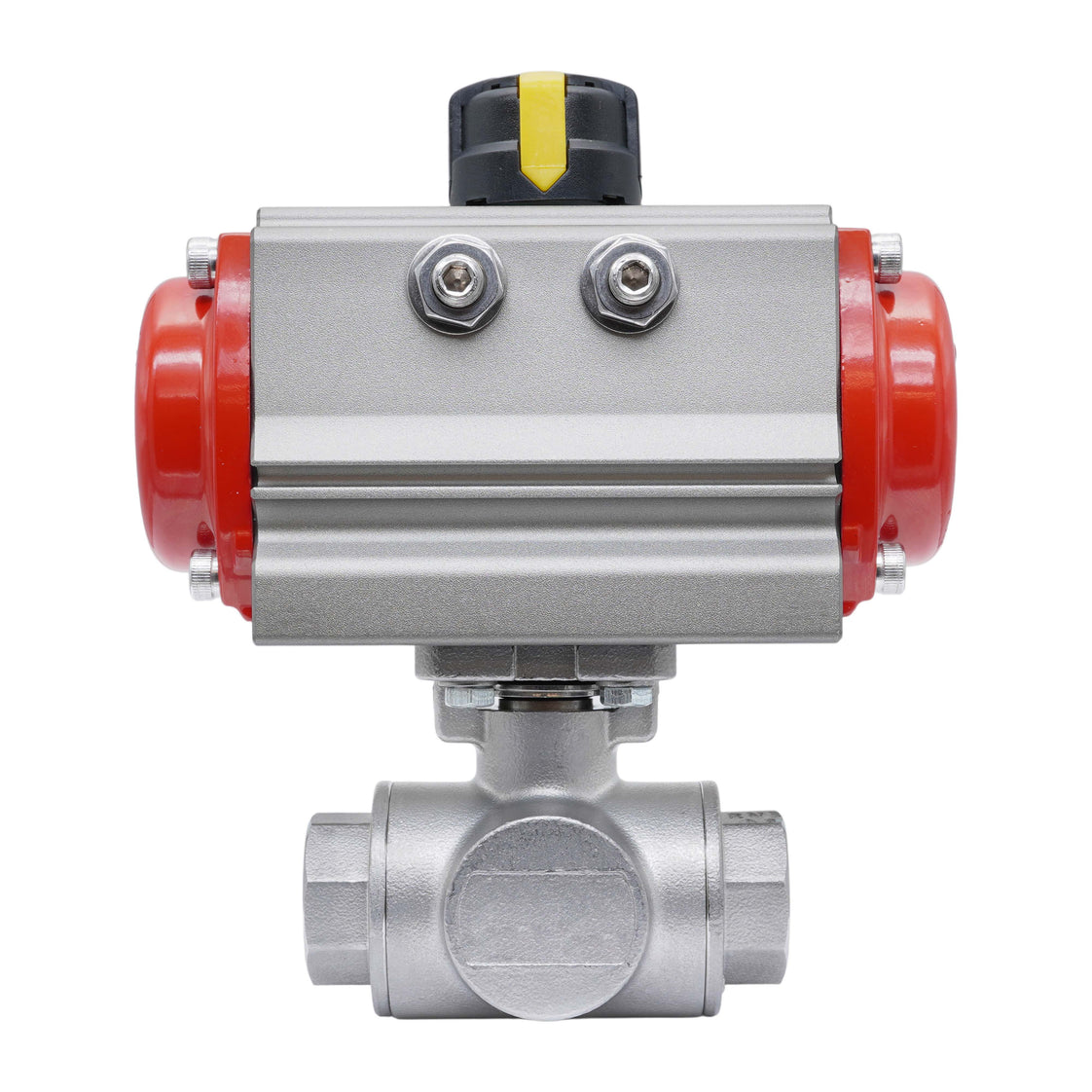

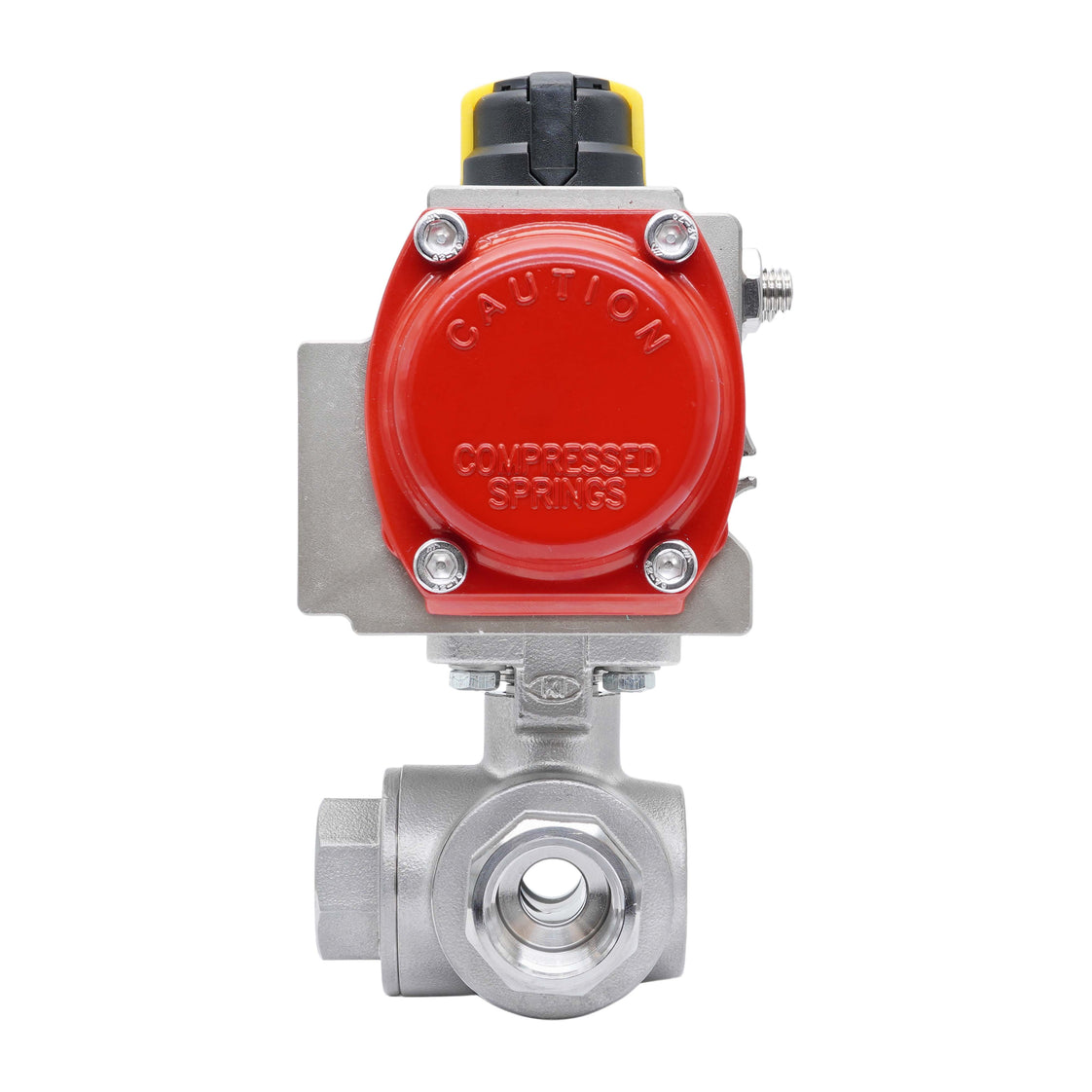

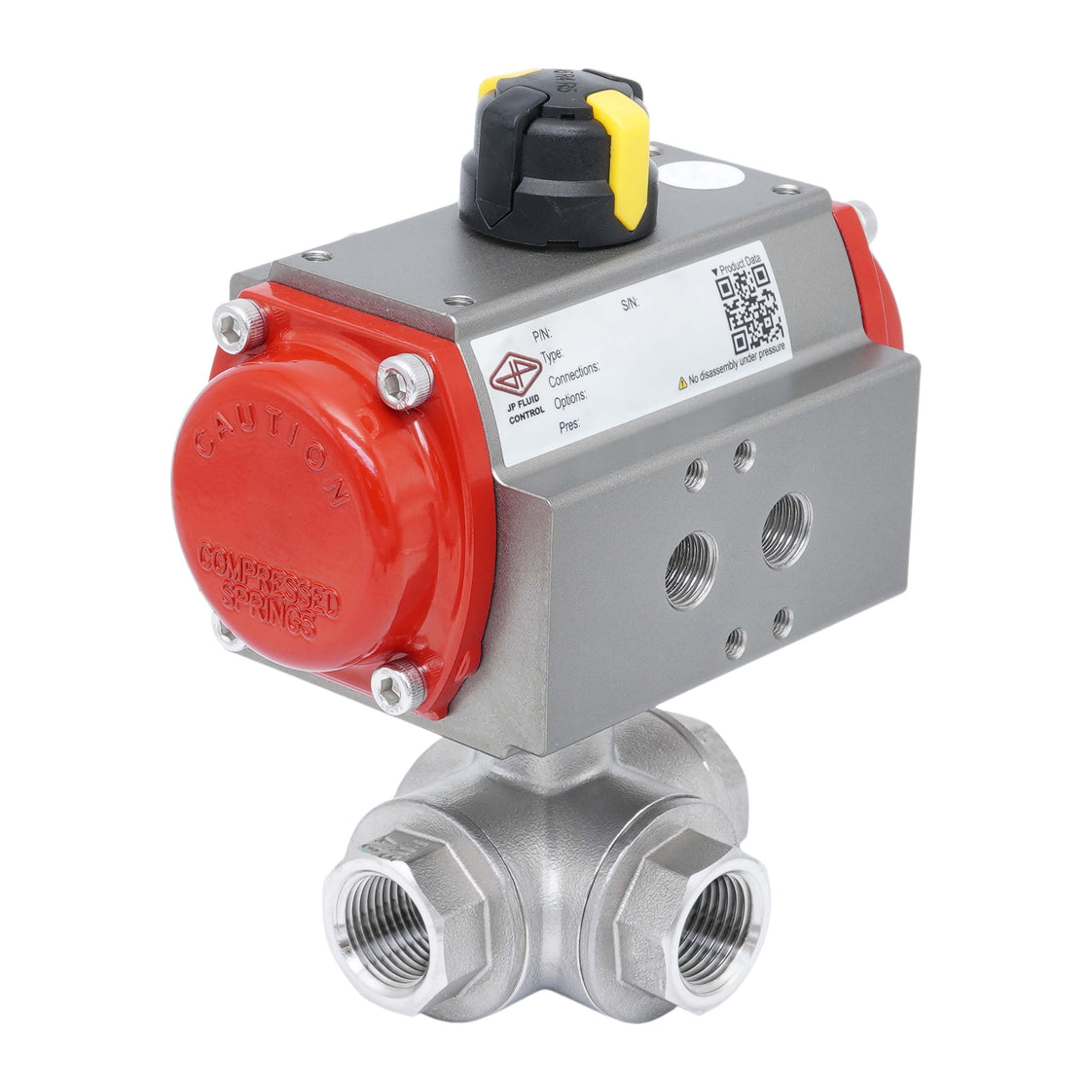

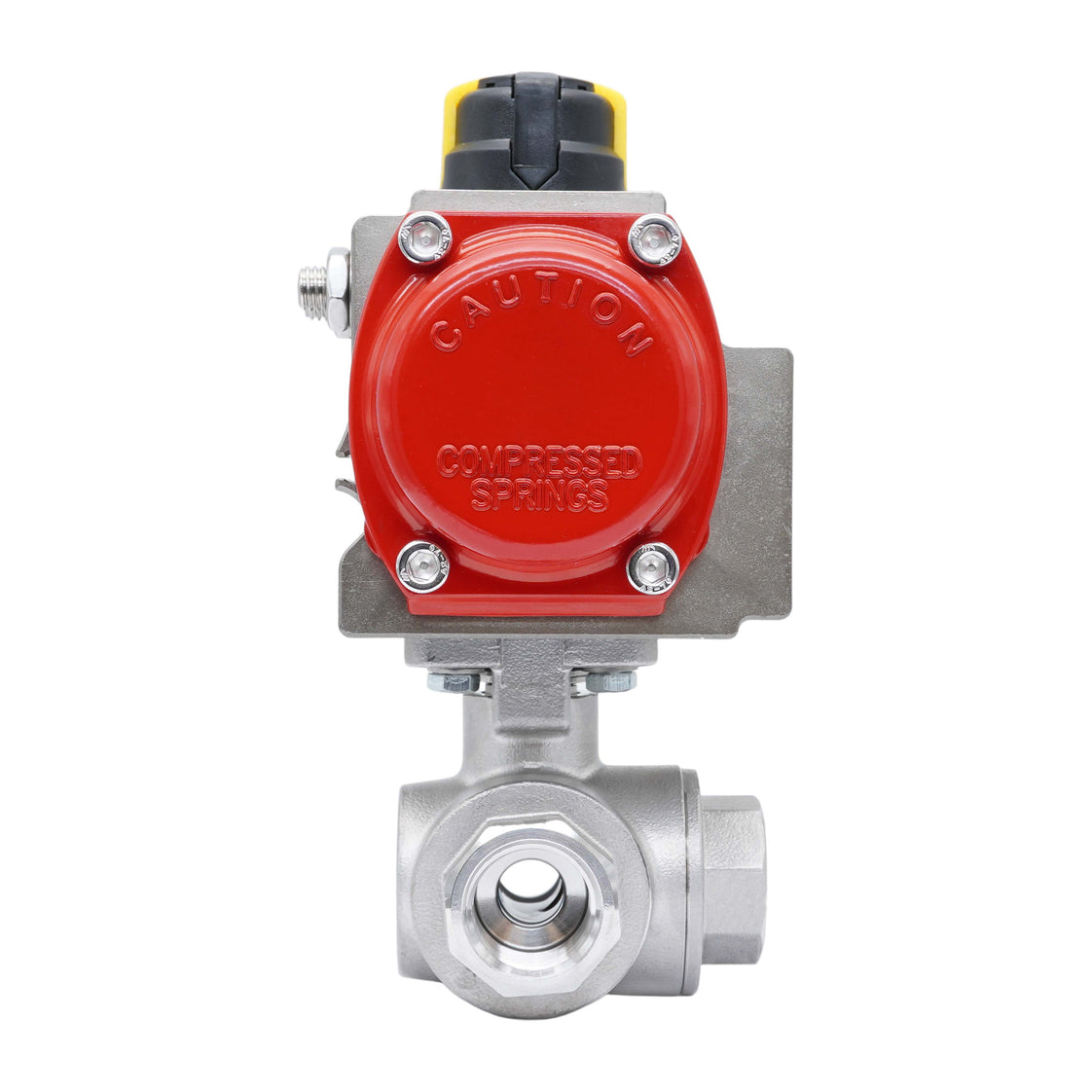

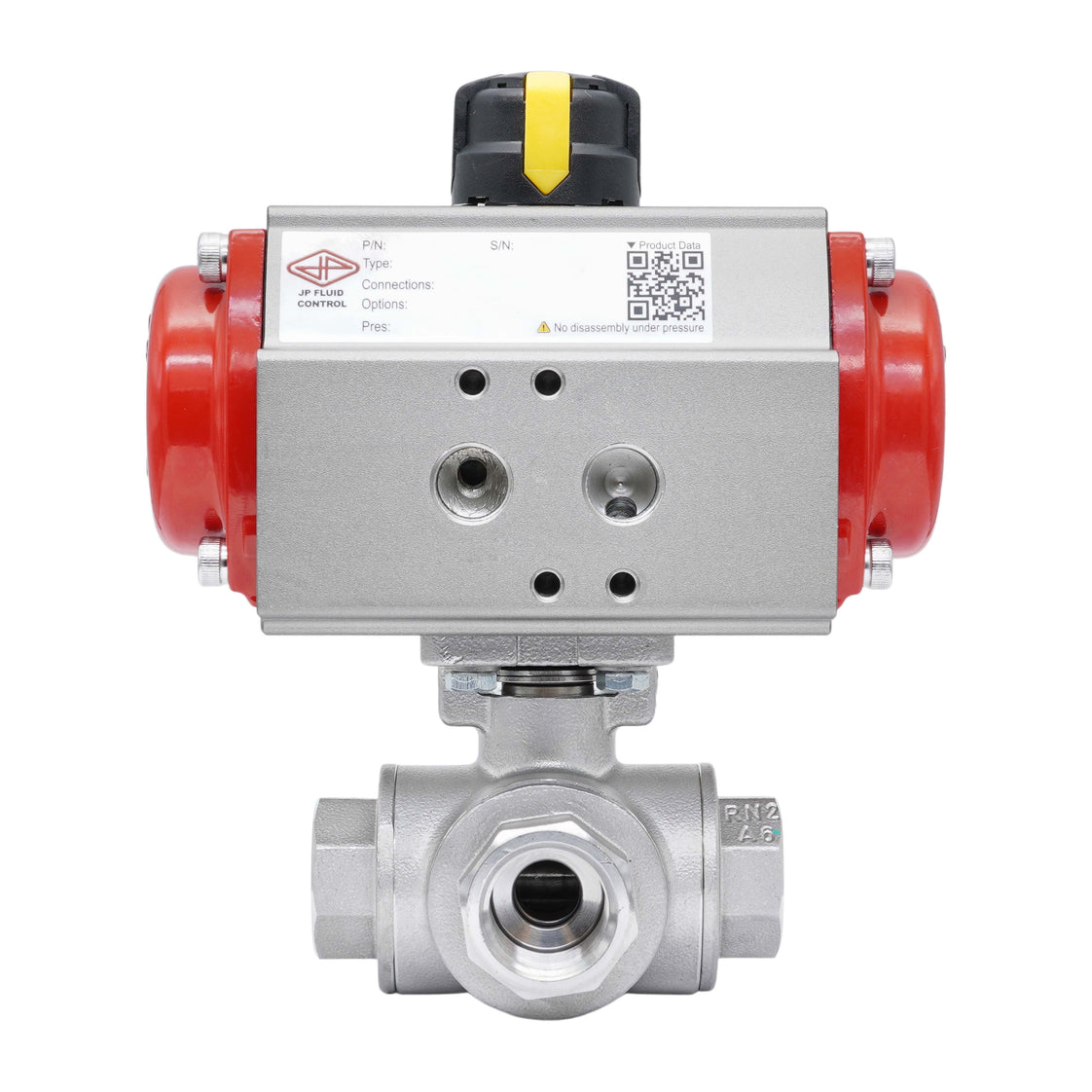

3-Wege Pneumatischer Kugelhahn G1 1/4'' T-Bohrung Edelstahl Federöffnend
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Dieser 3-Wege Kugelhahn wird pneumatisch betätigt und verfügt über eine Bohrung von 25 mm sowie G1 1/4 Zoll Gewindeverbindungen. Er ist geeignet für mittlere Temperaturen von -20 bis 180°C (-4 bis 356°F) und Drücke bis zu 63 bar (914 psi). Der Kv-Wert beträgt 41 m³/h (Cv=47). Kv gibt den Durchfluss von Wasser in m³/h bei einem Druckabfall von einem Bar an.
Der pneumatische Eingangsbereich liegt bei 3–8 bar (43–116 psi). Das Ventilkörper besteht aus Edelstahl mit einer PTFE-Dichtung, was es für verschiedene aggressive und korrosive Medien geeignet macht.
Der Aktuator verfügt über einen robusten, federöffnenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F05/F07 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll Schnittstelle für Magnetventile und eine 80 x 30 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Kugelhahn (BL3SAT-114), Aktuator (V3JMC/PR65B) und Montagesatz.
Hinweis: Dieses Produkt wird in Zukunft abgekündigt
Beschreibung
Dieser 3-Wege Kugelhahn wird pneumatisch betätigt und verfügt über eine Bohrung von 25 mm sowie G1 1/4 Zoll Gewindeverbindungen. Er ist geeignet für mittlere Temperaturen von -20 bis 180°C (-4 bis 356°F) und Drücke bis zu 63 bar (914 psi). Der Kv-Wert beträgt 41 m³/h (Cv=47). Kv gibt den Durchfluss von Wasser in m³/h bei einem Druckabfall von einem Bar an.
Der pneumatische Eingangsbereich liegt bei 3–8 bar (43–116 psi). Das Ventilkörper besteht aus Edelstahl mit einer PTFE-Dichtung, was es für verschiedene aggressive und korrosive Medien geeignet macht.
Der Aktuator verfügt über einen robusten, federöffnenden Zahnradmechanismus mit einem 35-Mikron hart-anodisierten Aluminiumgehäuse. Er ist kompatibel mit ISO 5211 F05/F07 Ventilen und enthält BSPP-Luftanschlüsse für Luftzufuhr und -rückführung. Darüber hinaus verfügt er über eine Namur 1/4 Zoll Schnittstelle für Magnetventile und eine 80 x 30 mm Schnittstelle für VDI/VDE 3845 Endschalterboxen. Wird unmontiert geliefert, einschließlich Kugelhahn (BL3SAT-114), Aktuator (V3JMC/PR65B) und Montagesatz.
Vorteile:
- Direkte Montage eines 1/4 Namur Magnetventils möglich
- Kann mit einer Endschalterbox (VDI/VDE 3845 80 x 30) ausgestattet werden
- Schnelles Öffnen/Schließen
- Deutlicher mechanischer Indikator oben zeigt die Ventilposition an
- Garantierte 500.000+ Zyklen für den pneumatischen Aktuator
- Geeignet für aggressive Medien dank der hochwertigen Materialien
- Der Kugelhahn hat ein 3-teiliges Design, das eine gründliche Reinigung ermöglicht
- Geeignet für raues Vakuum
Nachteile:
- Kein ATEX- oder SIL-Zertifikat
