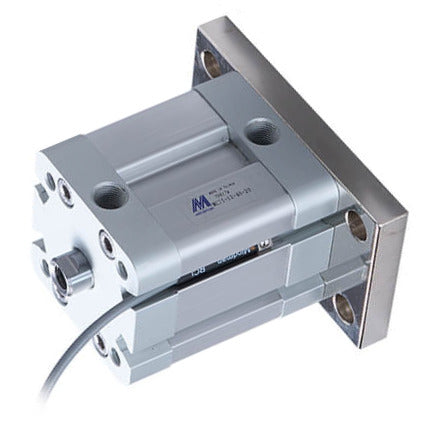

32-25mm Kompaktzylinder mit Doppelstangen-Innengewinde MCJI

Dieser kompakte Pneumatikzylinder von Mindman ist doppeltwirkend, d. h. er benötigt Luft zum Ausfahren und Luft zum Einfahren der Stange. Die pneumatischen Kompaktzylinder können in Anwendungen mit begrenztem Platzangebot eingesetzt werden. Dies ist ein "Doppelstab"-Modell. Das bedeutet, dass der Zylinder zwei gegenüberliegende Stangen hat: Wenn eine Stange ausfährt, zieht sich die andere Stange zurück. Zylinder mit doppelter Kolbenstange können verwendet werden, um Arbeiten auf beiden Seiten auszuführen oder wenn es vorteilhaft ist, eine Last an beiden Enden anzukoppeln. Die Bohrung hat eine Größe von 32 mm, wodurch eine maximale Einzugskraft von 691 N (155 lbf) und eine maximale Auszugskraft von 804 N (181 lbf) erreicht werden kann. Er hat einen Hub von 25 mm (die Hublänge gibt an, wie weit die Kolbenstange gehen kann). Er hat einen Betriebsdruck von 0,5 - 10 bar (7 - 145 psi) und ist für Bewegungsgeschwindigkeiten von 50 - 500 mm/s geeignet. Die Kolbenstange hat am Ende ein Innengewinde M10x1,25. Er hat einen Magneten, der im Kolben montiert ist. Dies ermöglicht eine präzise Positionsrückmeldung der Stangenposition durch die Montage von (einem oder mehreren) magnetischen Sensoren, wie z. B. Reed- oder Hall-Sensoren, in den Nuten des Ventilkörpers. Pneumatikschläuche können an beide G 1/8"-Luftanschlüsse angeschlossen werden, und der Zylinder kann starr oder flexibel mit einer Vielzahl von Befestigungsmöglichkeiten montiert werden. Er verfügt über eine NBR-Dichtung und ein Aluminiumgehäuse, wodurch er langlebig ist und in einem Temperaturbereich von -5 bis 60°C (23 bis 140°F) arbeiten kann.

Vorteile:

• Der Zylinder hat zwei gegenüberliegende Stangen
• Es ist kompakt und dadurch leicht und platzsparend
• Sie ist doppeltwirkend und ermöglicht die volle Kontrolle über die Stange
• Das gerillte Gehäuse ermöglicht eine schnelle und einfache Montage des Sensors

Nachteile:

• Es hat keine einstellbare Dämpfung, aber sie haben einen Gummipuffer zur Dämpfung
• Nicht geeignet für den Betrieb in frostigen Umgebungen

MCJI-Reihe

Die Serie MCJI entspricht der ISO 21287, einer kompakten metrischen Serie von Einstangenzylindern mit Bohrungen von 20 bis 100 mm. Der MCJI kann optional mit einer doppelten Stange geliefert werden, was nicht zum Standard der ISO 21287 gehört. Ein großer Vorteil dieser Norm ist, dass Bohrungen von 32 bis 100 mm die gleichen Enddeckelbefestigungen haben wie die größeren ISO 15552-Zylinder. Für 20- und 25-mm-Bohrungen hat die ISO 21287 ihre eigenen Endabdeckungen. Ebenso wie bei den Zylindern nach ISO 15552 können für die verschiedenen Bohrungen Kolbenstangenbefestigungen nach ISO 8139 und ISO 8140 verwendet werden. Der Stangendurchmesser liegt zwischen 20 und 100 mm und die Hublänge zwischen 5 und 500 mm, so dass er für eine Vielzahl von Anwendungen geeignet ist. Je nach Bohrungsgröße liegt die maximale Kraft zwischen 264 N (59 lbf) und 7854 N (1766 lbf). Der Kolben kann sich mit einer Geschwindigkeit von 50-500 mm/s bewegen und der Zylinder arbeitet in einem Druckbereich von 0,5-10 bar (7-145 psi). Die Kolbenstange kann am Ende mit einem Außen- oder Innengewinde ausgestattet sein. Der Kolben ist mit einem Magnetstreifen ausgestattet, der die Erkennung der Stangenposition ermöglicht. Positionssensoren können leicht in den gerillten Körper eingebaut werden. Mit einem Aluminiumgehäuse und einer NBR-Dichtung ist der Zylinder langlebig und kann bei Temperaturen von -5 bis 60° C eingesetzt werden. Mindman ist ein weltweit führendes Unternehmen in der Pneumatikbranche und stellt eine breite Palette an hochwertigen Pneumatikprodukten her. Sie befolgen strenge Fertigungsstandards (ISO 9001) und überprüfen ihre Endprodukte in zahlreichen Test- und Kalibrierungsschritten, um sicherzustellen, dass sie den Spezifikationen entsprechen. Sie können sich der hohen Qualität, Effizienz, Lebensdauer und des Preis-Leistungs-Verhältnisses dieser Pneumatikzylinder sicher sein.

Die MCJI-Serie ist mit den folgenden Produktserien kompatibel: Asco 449, Aventics CCI, Festo ADN, IMI Norgren RA, Parker P1P und die SMC C55-Serie.
