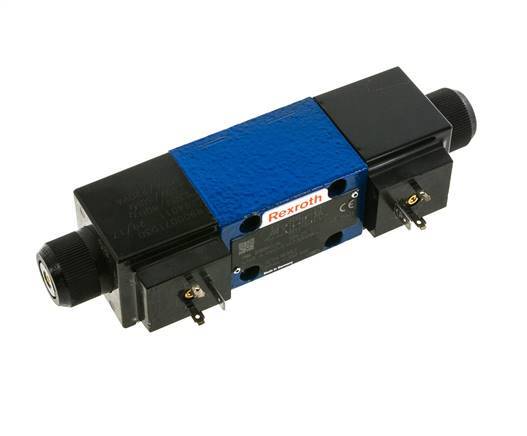

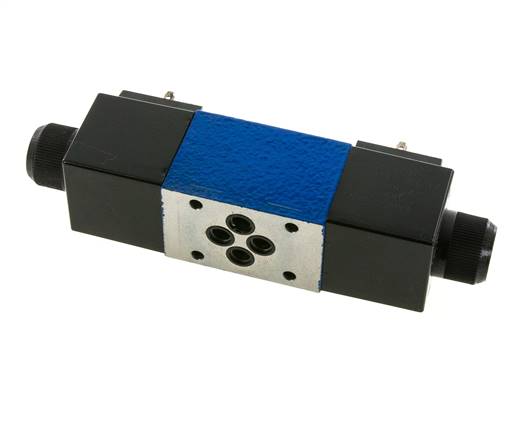

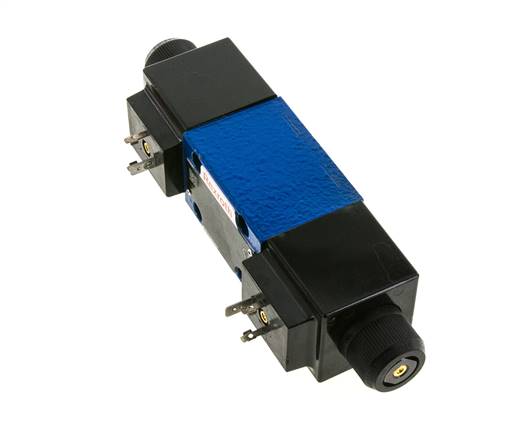

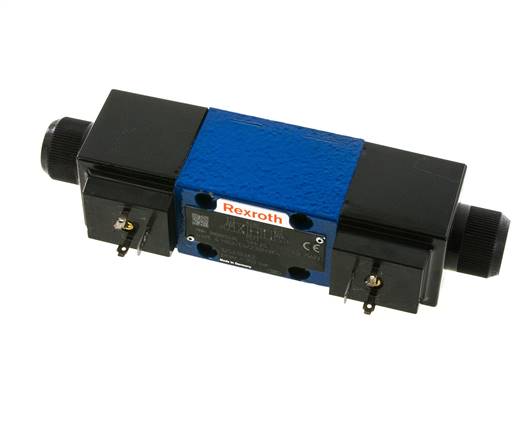

Referenz: 4WE6H6X-EW230N9K4
Marke: Rexroth

Magnet-Wegeventil 4/3 für die Montage auf NG6- / D03-Anschlussplatten, bis 350 bar. Anschlussbild nach ISO 4401-03, CETOP 3 und NFPA D03. In der federzentrierten Mittelstellung sind alle Anschlüsse P, T, A und B verbunden. Empfohlener Volumenstrom bis 40 l/min, maximal 80 l/min. Elektromagnete 230 V AC, je 50 VA, IP65. Gehäuse aus Sphäroguss und NBR-Dichtungen, für Mineralölhydraulik von -30 bis +80 °C.

Alle anzeigen
Regulärer Preis
$1,058.62 USD
ohne MwSt.

Auf Lager Versand in 2T Nicht verfügbar Nicht verfügbar
0 sind bereits in Ihrem Warenkorb Bei Bestellungen, die 0 überschreiten, müssen Sie mit einer längeren Vorlaufzeit von 2 Tagen rechnen. Bis zu 11 Artikel können online bestellt werden. Für höhere Stückzahlen kontaktieren Sie uns bitte unter [email protected], um die Vorlaufzeit zu erfragen. Der Artikel ist nicht online bestellbar, bitte kontaktieren Sie uns unter [email protected], um die Lieferzeit zu erfragen.
Voraussichtliche Lieferung in 4–5 Werktagen

Versand an Vereinigte Staaten: Kostenlos
Kostenlos für Bestellungen > $390.00 USD (ohne MwSt.)

Wir verkaufen nur an registrierte Unternehmen


Beschreibung
Spezifikationen
Downloads
Verwandte Produkte

Bei bestromtem Elektromagnet „a“ ist P mit B und A mit T verbunden; bei bestromtem Elektromagnet „b“ ist P mit A und B mit T verbunden. Sind beide Elektromagnete stromlos, zentrieren die Federn den Steuerkolben. Bei verbundenen Anschlüssen fließt der Pumpenstrom drucklos zum Tank, und der Verbraucher ist frei beweglich. Kolbentyp H nach der Bezeichnung von Bosch Rexroth. Geeignet für Mineralöl mit einer Viskosität von 2,8 bis 500 mm²/s. Montieren Sie das Ventil auf einer NG6-Anschlussplatte, einzeln oder auf NG6-Zwischenplattenventilen, die Druck-, Strom- oder Sperrfunktionen ergänzen. Es wird mit Dichtungen geliefert, jedoch ohne Befestigungsschrauben und Steckverbinder. Befestigen Sie es mit vier Zylinderschrauben mit Innensechskant M5 der Festigkeitsklasse 12.9.

Vorteile:

  • Alle Anschlüsse in der Mittelstellung verbunden, die Pumpe läuft drucklos im Umlauf
  • Drei Stellungen: zwei geschaltet, eine federzentriert
  • Standard-NG6-/D03-Anschlussbild, stapelbar mit NG6-Zwischenplattenventilen
  • IP65: staubdicht und geschützt gegen Strahlwasser mit niedrigem Druck

Nachteile:

  • Wird ohne Befestigungsschrauben und Steckverbinder geliefert
  • Verbraucher wird in der Mittelstellung nicht gehalten - wählen Sie zum Halten den Steuerkolben E (alle Anschlüsse gesperrt)

Serie:

Bosch Rexroth 4WE6 Magnet-Wegeventile in Kolbenbauweise für das genormte NG6-Anschlussbild (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Sie starten, stoppen und ändern die Strömungsrichtung in Hydrauliksystemen und lassen sich mit NG6-Zwischenplattenventilen für Druck, Volumenstrom und Rückschlag zu kompakten Stapeln kombinieren. Das Sortiment umfasst 4/3-Wegeventile mit Steuerkolben H, E, G und J sowie 4/2-Wegeventile mit Steuerkolben D, D/OF, HA, HB, Y und EB, jeweils mit einem Elektromagneten für 24 V DC oder 230 V AC. Gehäuse aus Sphäroguss, Innenteile aus Stahl und NBR-Dichtungen, für Hydraulikflüssigkeiten auf Mineralölbasis von 2,8 bis 500 mm²/s bei -30 bis +80 °C. Betriebsdruck bis 350 bar, Volumenstrom bis 80 l/min, empfohlener Volumenstrom bis 40 l/min. Die Elektromagnete nehmen 30 W bei DC bzw. 50 VA bei AC auf, vertragen ±10 % Spannungsabweichung und sind nach IP65 geschützt. Die Ventile werden mit Dichtungen, aber ohne Befestigungsschrauben und Steckverbinder geliefert.
