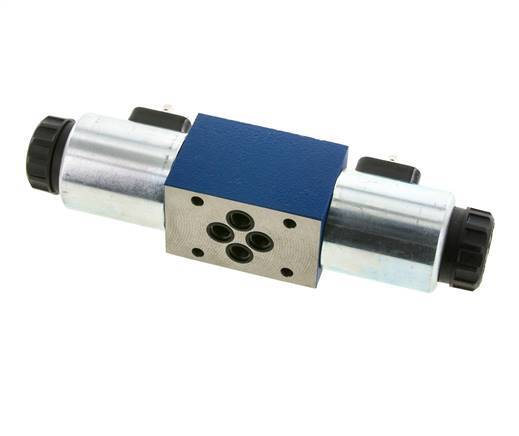

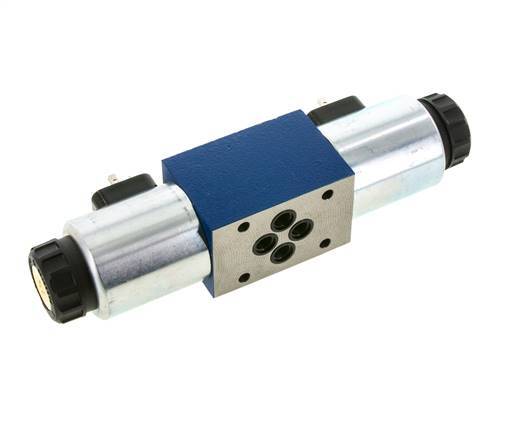

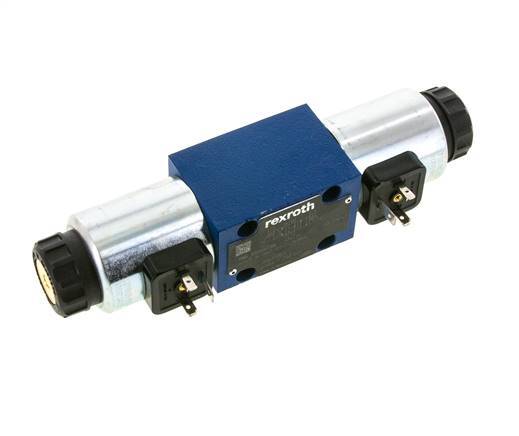

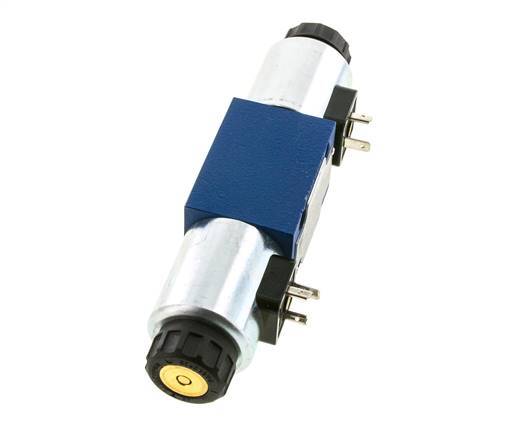

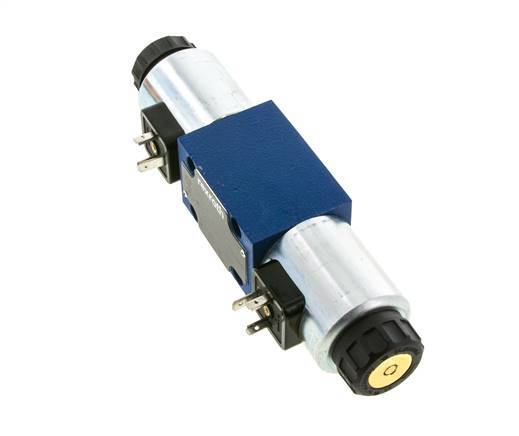

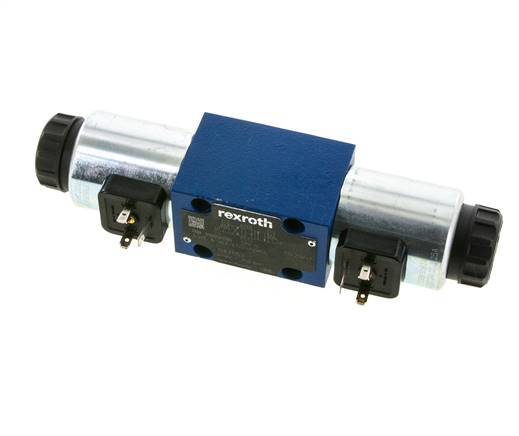

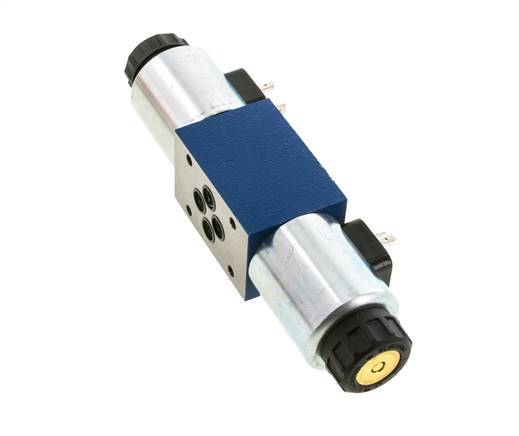

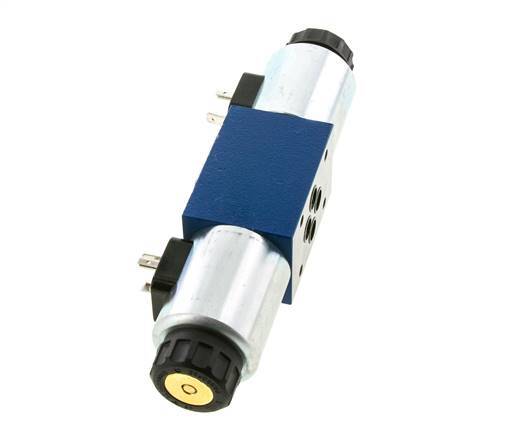

Hydraulisches Magnet-Wegeventil 4/3 NG6 (D03) 24V DC J - Rexroth
Magnet-Wegeventil 4/3 für die Montage auf NG6- / D03-Anschlussplatten, bis 350 bar. Anschlussbild nach ISO 4401-03, CETOP 3 und NFPA D03. In der federzentrierten Mittelstellung ist P gesperrt, A und B sind mit T verbunden. Empfohlener Volumenstrom bis 40 l/min, maximal 80 l/min. Elektromagnete 24 V DC, je 30 W, IP65. Gehäuse aus Sphäroguss und NBR-Dichtungen, für Mineralölhydraulik von -30 bis +80 °C.
- Regulärer Preis
- €415,23
- Regulärer Preis
- €348,93
Beschreibung
Bei bestromtem Elektromagnet „a“ ist P mit B und A mit T verbunden; bei bestromtem Elektromagnet „b“ ist P mit A und B mit T verbunden. Sind beide Elektromagnete stromlos, zentrieren die Federn den Steuerkolben. Sind A und B zum Tank offen, ist der Verbraucher frei beweglich (Schwimmstellung), während P gesperrt ist. Kolbentyp J nach der Bezeichnung von Bosch Rexroth. Geeignet für Mineralöl mit einer Viskosität von 2,8 bis 500 mm²/s. Montieren Sie das Ventil auf einer NG6-Anschlussplatte, einzeln oder auf NG6-Zwischenplattenventilen, die Druck-, Strom- oder Sperrfunktionen ergänzen. Es wird mit Dichtungen geliefert, jedoch ohne Befestigungsschrauben und Steckverbinder. Befestigen Sie es mit vier Zylinderschrauben mit Innensechskant M5 der Festigkeitsklasse 12.9.
Vorteile:
- A und B in der Mittelstellung zum Tank offen, der Verbraucher kann in Schwimmstellung frei bewegt werden
- Drei Stellungen: zwei geschaltet, eine federzentriert
- Standard-NG6-/D03-Anschlussbild, stapelbar mit NG6-Zwischenplattenventilen
- IP65: staubdicht und geschützt gegen Strahlwasser mit niedrigem Druck
Nachteile:
- Wird ohne Befestigungsschrauben und Steckverbinder geliefert
- Verbraucher wird in der Mittelstellung nicht gehalten - wählen Sie zum Halten den Steuerkolben E (alle Anschlüsse gesperrt)
Serie:
Bosch Rexroth 4WE6 Magnet-Wegeventile in Kolbenbauweise für das genormte NG6-Anschlussbild (DIN 24340-A6, ISO 4401-03, CETOP R 35 H-03, NFPA D03). Sie starten, stoppen und ändern die Strömungsrichtung in Hydrauliksystemen und lassen sich mit NG6-Zwischenplattenventilen für Druck, Volumenstrom und Rückschlag zu kompakten Stapeln kombinieren. Das Sortiment umfasst 4/3-Wegeventile mit Steuerkolben H, E, G und J sowie 4/2-Wegeventile mit Steuerkolben D, D/OF, HA, HB, Y und EB, jeweils mit einem Elektromagneten für 24 V DC oder 230 V AC. Gehäuse aus Sphäroguss, Innenteile aus Stahl und NBR-Dichtungen, für Hydraulikflüssigkeiten auf Mineralölbasis von 2,8 bis 500 mm²/s bei -30 bis +80 °C. Betriebsdruck bis 350 bar, Volumenstrom bis 80 l/min, empfohlener Volumenstrom bis 40 l/min. Die Elektromagnete nehmen 30 W bei DC bzw. 50 VA bei AC auf, vertragen ±10 % Spannungsabweichung und sind nach IP65 geschützt. Die Ventile werden mit Dichtungen, aber ohne Befestigungsschrauben und Steckverbinder geliefert.
